7 Reparaturen an SmartFeeder 8 mm X 7.12 Klappe Folienentsorgung 120 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 7.12 Klappe Folienentsorgung Benötigtes Ersatzteil Abb.36: Klappe Folienstopfeinheit kpl. X8…
7 Reparaturen an SmartFeeder 8 mm X
7.11 Abstreifer
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 119

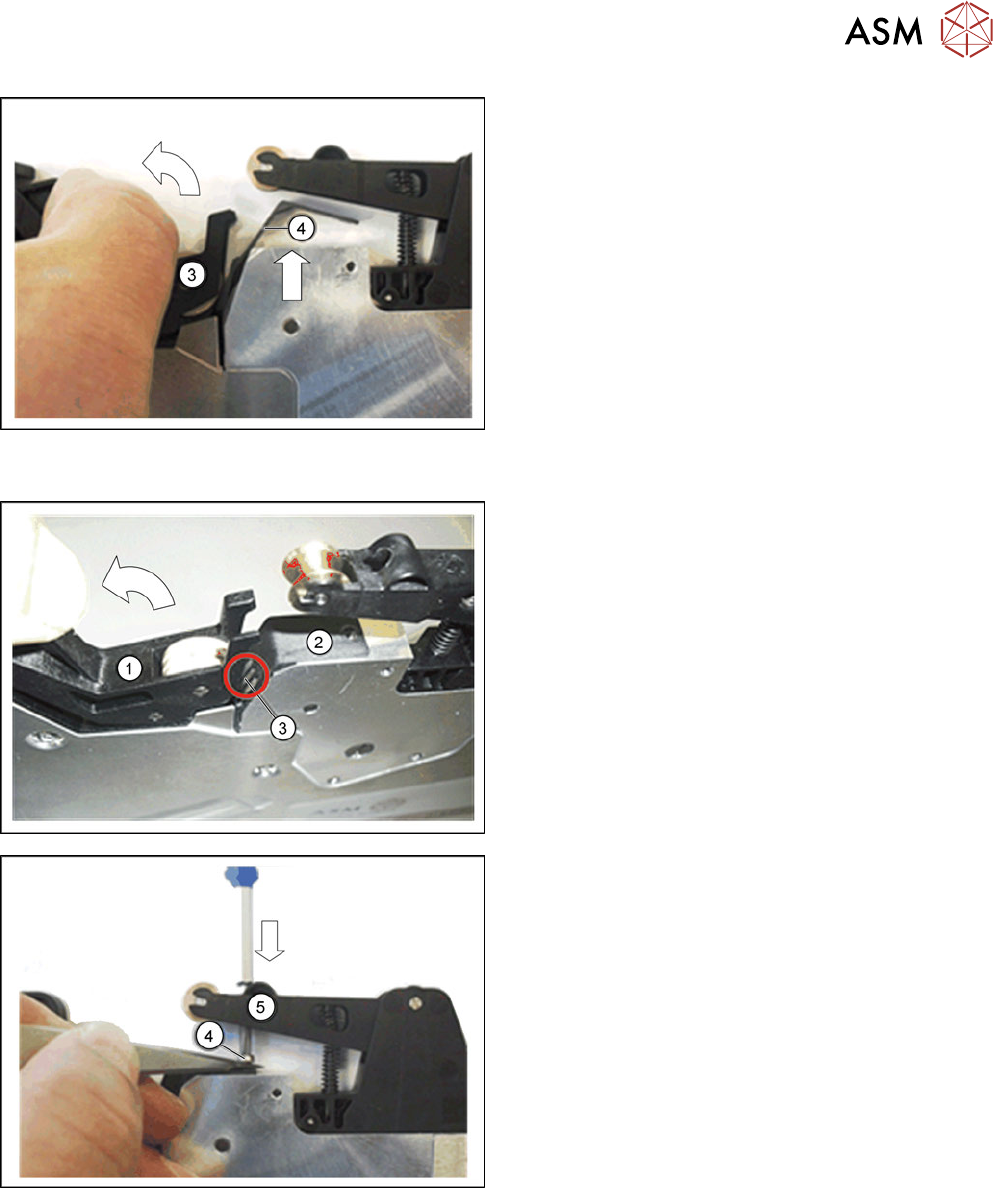

► Drücken Sie die Wippe(3) nach hinten.
► Ziehen Sie den Abstreifer(4) nach oben.
► Senken Sie die Wippe wieder ab.
► Entnehmen Sie den Abstreifer.
7.11.2 Abstreifer 8 mm X montieren
► Drücken Sie die Wippe(1) nach hinten.
► Legen Sie den Abstreifer(2) wie abgebildet mit
der flachen Seite nach oben ein.
► Richten Sie den Abstreifer gerade aus.
Achten Sie darauf, dass die Bohrung für die Schraube
durch das Loch im Abstreifer sichtbar ist und die ein-
zelnen Teile des Stopfrads durch die Aussparun-
gen(3) des Abstreifers herausragen.
► Senken Sie die Wippe wieder ab.
► Halten Sie die Kreuzschlitzschraube(4) mit einer
Pinzette über die Bohrung.
► Führen Sie den Kreuzschlitzschraubendreher
durch die Öffnung der Schwinge(5).
► Schrauben Sie den Abstreifer mit der Kreuz-
schlitzschraube handfest fest.
7 Reparaturen an SmartFeeder 8 mm X
7.12 Klappe Folienentsorgung
120 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017
7.12 Klappe Folienentsorgung
Benötigtes Ersatzteil
Abb.36: Klappe Folienstopfeinheit kpl. X8Smart
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 8mmX 03107505-xx Klappe Folienstopfeinheit kpl. X8Smart
03004081-xx Welle D2 Folienklappe X8
Benötigtes Werkzeug
●
Kreuzschlitzschraubendreher 0,9 Nm
●
TORX-Schraubendreher 0,6 Nm, Größe T8
7.12.1 Klappe entfernen
HINWEIS
Vertauschen des Folientankblechs vermeiden
Auf dem Folientankblech befindet sich ein Barcode, der das Zuführmodul eindeutig identifi-
ziert. Stellen Sie deshalb sicher, dass dieses Blech nicht mit einem anderen Folientank-
blech vertauscht wird.
► Legen Sie das Zuführmodul vorsichtig mit der lin-
ken Seite auf eine stabile, ebene und saubere
Unterlage.
► Entfernen Sie die rechte Seitenabdeckung (siehe
7.3.3 "Rechte Seitenabdeckung entfer-
nen" [}84]).
► Heben Sie vorsichtig das Folientankblech(1) aus
dem Grundkörper des Zuführmoduls.
7 Reparaturen an SmartFeeder 8 mm X
7.12 Klappe Folienentsorgung
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 121
► Entnehmen Sie die Klappe(2) und die Welle(3).
Die Welle ist im Folientank nur eingesteckt.
► Reinigen Sie den Folientank gründlich und entfer-
nen Sie alle Folien- und Klebereste, bevor Sie
das Folientankblech wieder auf den Folientank
aufsetzen.
7.12.2 Klappe montieren
► Stecken Sie die Welle(1) in den Folientank des
Zuführmoduls.
► Schieben Sie die Klappe(2) auf die Welle.
► Legen Sie das Folientankblech(3) wie abgebildet
auf den Folientank.
Achten Sie darauf, dass das Folientankblech an
den rot gekennzeichneten Positionen in die dafür
vorgesehenen Nasen einrastet.
► Montieren Sie die rechte Seitenabdeckung (siehe
7.3.4 "Rechte Seitenabdeckung montieren
8" [}85]).
