8 Reparaturen an SmartFeeder 2x8 mm X 8.2 Gleitführung hinten 136 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 8.2 Gleitführung hinten Benötigtes Ersatzteil Abb.43: Hintere Gleitführung L200 Zuführmodul Art…
8 Reparaturen an SmartFeeder 2x8 mm X
8.1 Gleitführung vorn / Gleitfolie
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 135
8 Reparaturen an SmartFeeder 2x8 mm X
Zuführmodul Artikel-Nr. Beschreibung
SmartFeeder 2x8mmX 00141269-xx SIPLACE SmartFeeder 2x8mm X
00141289-xx SIPLACE SmartFeeder 2x8mm X Splicesensor

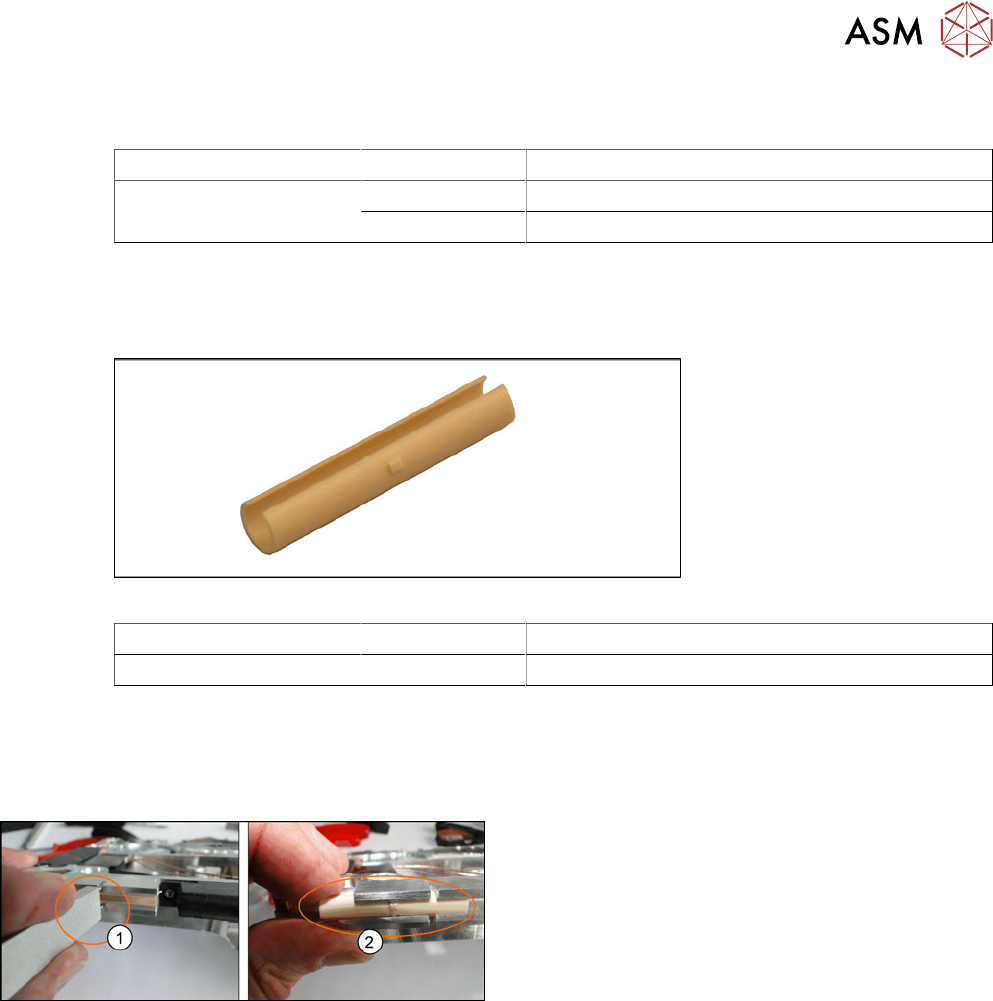

8.1 Gleitführung vorn / Gleitfolie
Benötigtes Ersatzteil
Abb.42: Gleitfolie X-Feeder
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 2x8mmX 03019604Sxx Gleitführung vorn
Benötigtes Werkzeug
●
Gleitfolienentferner
8.1.1 Gleitfolie entfernen
► Legen Sie das Zuführmodul auf eine stabile, ebe-
ne und saubere Unterlage.
► Setzen Sie den Gleitfolienentferner in die Gleit-
führung ein.(1)
► Hebeln Sie die Gleitfolie aus der eingerasteten
Position.
► Hebeln Sie die Gleitfolie, bis diese ungefähr eine
90°-Drehung gemacht hat.
► Schieben Sie die Gleitfolie nach vorn aus der
Gleitführung heraus.(2)
8.1.2 Gleitfolie montieren
► Drücken Sie die Gleitfolie leicht zusammen.
► Schieben Sie die Gleitfolie von vorn in die Gleitführung, bis diese einrastet.
8 Reparaturen an SmartFeeder 2x8 mm X
8.2 Gleitführung hinten
136 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017

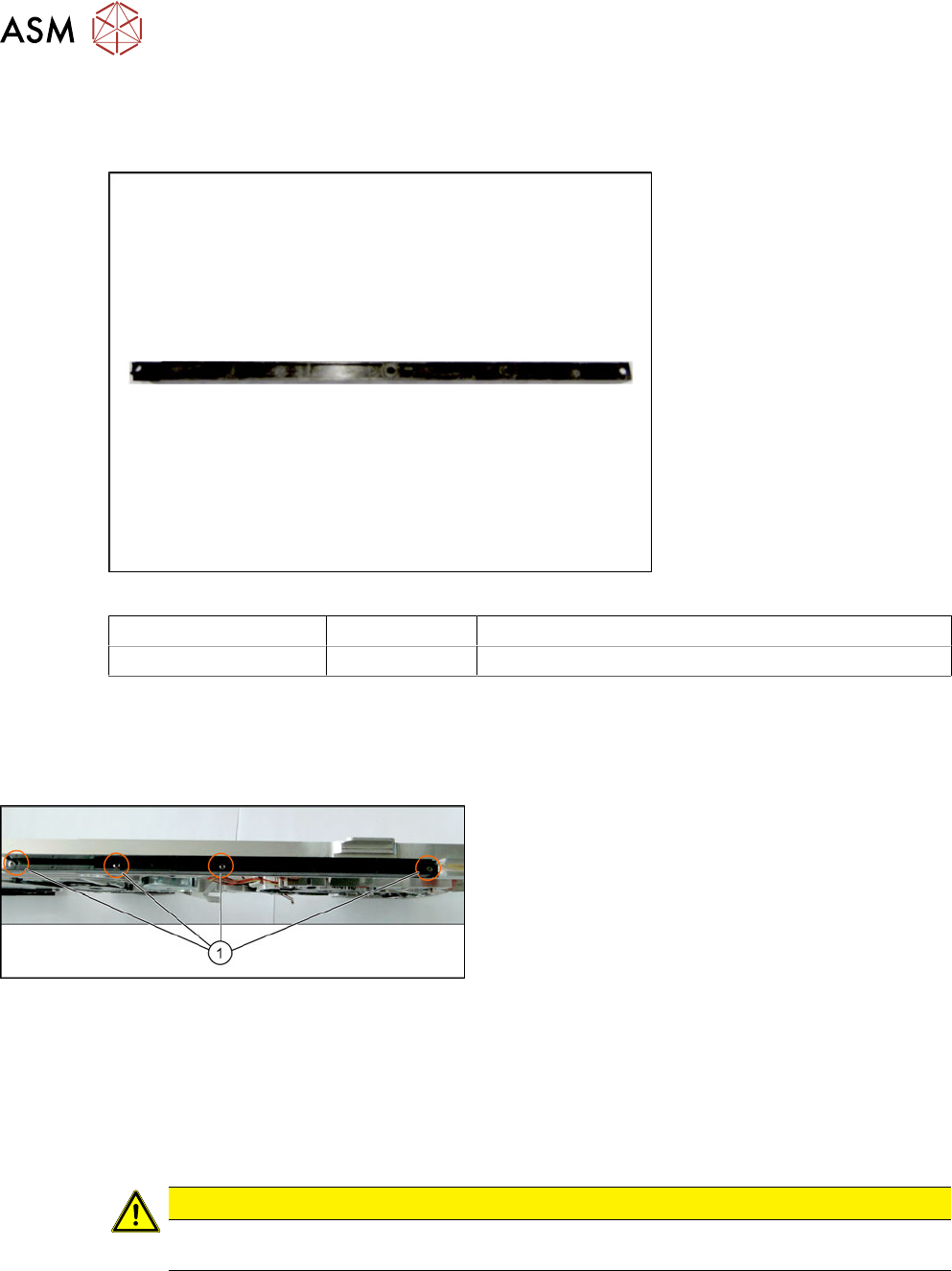

8.2 Gleitführung hinten
Benötigtes Ersatzteil
Abb.43: Hintere Gleitführung L200
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 2x8mmX 03003994Sxx Hintere Gleitführung L200
Benötigtes Werkzeug
●
Kreuzschlitzschraubendreher 0,6Nm
8.2.1 Gleitführung hinten entfernen
► Legen Sie das Zuführmodul auf eine stabile, ebe-
ne und saubere Unterlage.
► Lösen Sie die 4 Schrauben(1) an der Gleitfüh-
rung.
► Heben Sie die Gleitführung hinten an und ziehen
Sie sie nach oben ab.
8.2.2 Gleitführung hinten montieren
► Schieben Sie den linken Teil der hinteren Gleitführung bis zum Anschlag an die vordere Gleit-
führung und in die Aussparung.
► Senken Sie anschließend die beiden Rastnasen der Gleitführung in die dafür vorgesehenen
Öffnungen an der Unterseite des Zuführmoduls.
► Schrauben Sie die Gleitführung an die Unterseite des Zuführmoduls (M2,5x6mm).
VORSICHT
► Um eine Beschädigung des Stiftrades zu vermeiden, muss bei dieser Arbeit das Ab-
holfenster montiert sein.
8 Reparaturen an SmartFeeder 2x8 mm X
8.3 Seitenabdeckungen
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 137

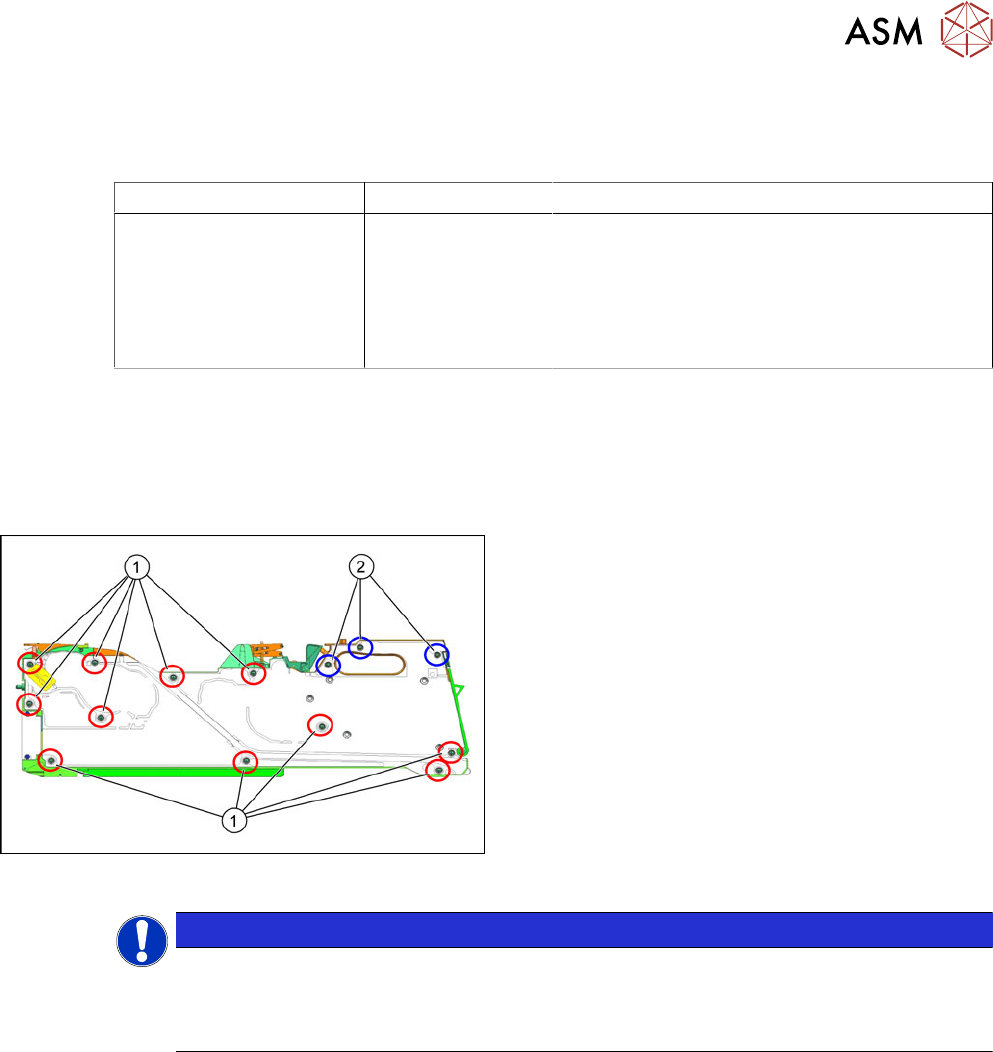

8.3 Seitenabdeckungen
Benötigtes Ersatzteil
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 2x8 mm X 03078734-xx
03078709-xx
03033796-xx
03010209-xx
Abdeckblech links kpl. /X2x8
Abdeckblech rechts /X2x8
RF-SN75-2,5 x 6-9.8
(TORX-Schrauben)
ISO 7045 - M2.5 x 6-A2-50-H
(Kreuzschlitz Schrauben)
Benötigtes Werkzeug
●
Kreuzschlitzschraubendreher 0,6Nm
●
TORX-Schraubendreher 0,6Nm, Größe T8
8.3.1 Linke Seitenabdeckung entfernen
► Legen Sie das Zuführmodul vorsichtig mit der
rechten Seite auf eine stabile, ebene und saube-
re Unterlage.
► Lösen Sie die Schrauben, wie in der Abbildung
angegeben.
1. Rote Kreise zeigen auf Schrauben, für die Sie
einen Kreuzschlitzschraubendreher mit 0,6Nm
Drehmoment verwenden.
2. Blaue Kreise zeigen auf Schrauben, für die Sie
einen TORX-Schraubendreher mit 0,6Nm Dreh-
moment verwenden.
► Legen Sie die Seitenabdeckung an einen geschützen und sauberen Platz.
HINWEIS
Achtung: Die Folienentsorgungsklappe wird von der Seitenabdeckung gehalten und kann
herausfallen!
Zur besseren Übersicht ist es hilfreich, wenn Sie die jeweils gleichen Schrauben gemein-
sam, z.B. in kleinen gekennzeichneten Sortierschalen, aufbewahren.
