8 Reparaturen an SmartFeeder 2x8 mm X 8.6 Spleißsensor / Dummy 152 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 8.6.5.2 Kabel Spleißsensor montieren ► Verlegen Sie die neuen Kabel (1) . ► Setzen Sie das Dic…

100%1 / 300
8 Reparaturen an SmartFeeder 2x8 mm X
8.6 Spleißsensor / Dummy
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 151
8.6.5 Kabel Spleißsensor
Benötigtes Ersatzteil
Abb.46: Kabel Spleißsensor
Zuführmodul Artikel-Nr. Bezeichnung
2x8mmX 03063593-xx Kabel Spleißsensor X2x8
Benötigtes Werkzeug
Kreuzschlitzschraubendreher
TORX-Schraubendreher Größe T8
8.6.5.1 Kabel Spleißsensor entfernen
Legen Sie das Zuführmodul auf eine stabile, ebe-
ne und saubere Unterlage.
Entfernen Sie die linke und die rechte Seitenab-
deckung. (See 8.3.1 "Linke Seitenabdeckung ent-
fernen" [}137], 8.3.3 "Rechte Seitenabdeckung
entfernen" [}138])
Ziehen Sie den Stecker von der Hauptplatine
ab(1).
Entfernen Sie das Dichtungsband links und
rechts(2).
Entfernen Sie die Schraube M2,5x6 am Spleiß-
sensor(3) und stecken Sie die Kabel ab(4).
8 Reparaturen an SmartFeeder 2x8 mm X
8.6 Spleißsensor / Dummy
152 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017

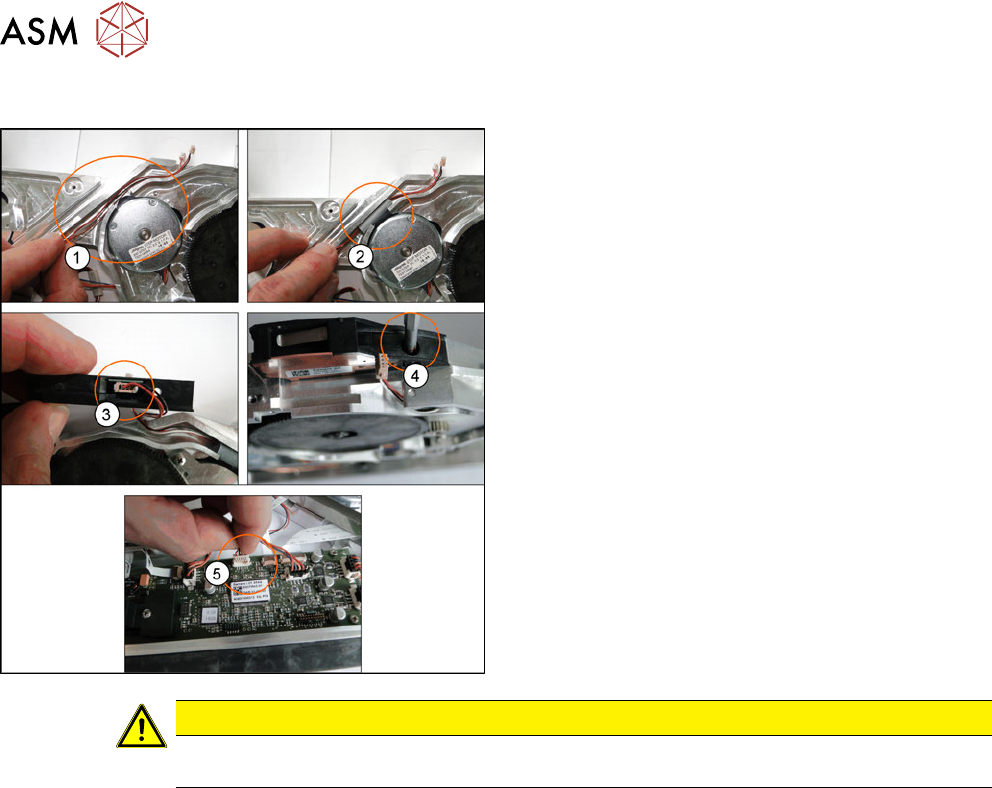

8.6.5.2 Kabel Spleißsensor montieren
Verlegen Sie die neuen Kabel(1).
Setzen Sie das Dichtungsband links und rechts
auf Höhe des Kanals ein. Stellen Sie sicher, dass
sich die Kabel frei bewegen können.(2).
Stecken Sie die Kabel wieder am Spleißsensor
an(3).
Setzen Sie den Spleißsensor mit der Schraube
M2, 5x6 wieder ein(4).
Schließen Sie den Stecker an der Hauptplatine
an(5).
Montieren Sie die linke und die rechte Seitenab-
deckung. (See 8.3.2 "Linke Seitenabdeckung
montieren" [}138], 8.3.4 "Rechte Seitenabde-
ckung montieren" [}139])
VORSICHT
Stellen Sie sicher, dass die Kabel nicht zwischen Gehäuse, Spleißsensor und Abdeckun-
gen eingeschlossen werden.
8 Reparaturen an SmartFeeder 2x8 mm X
8.7 Antriebe
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 153
8.7 Antriebe
8.7.1 Getriebestufe Gurtantrieb
HINWEIS
Ersatzteilpaket
Aufgrund des möglichen Verschleißes der Kunststoffzahnräder wird empfohlen, bei einem
notwendigen Tausch einer Getriebestufe bzw. eines Zahnrades auch das jeweils andere
mit zu Tauschen.
Aus diesem Grund wird das Ersatzteilpaket „ETP Getriebesatz Gurt X 2x8mm“ [03095484-
xx] empfohlen, welches beide Zahnräder mit Unterlegscheiben und Sicherungsringen ent-
hält.
Benötigte Ersatzteile

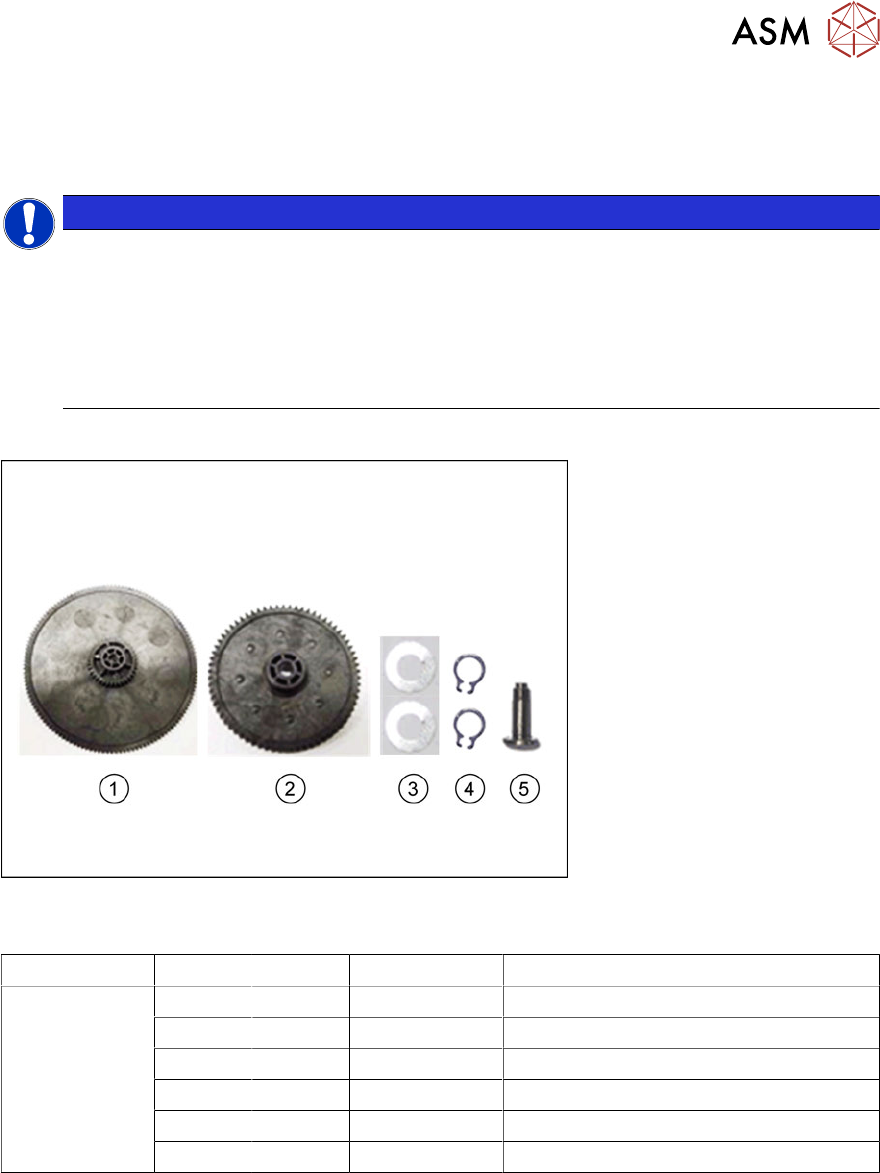

Abb.47: Ersatzteilpaket „ETP Getriebesatz Gurt X 2x8mm“ [03095484-xx]
Die im Getriebesatz enthaltenen Ersatzteile sind in der folgenden Tabelle aufgeführt:
Zuführmodul Position Anzahl Artikel-Nr. Bezeichnung
SmartFeeder
2x8mmX
1 03095484-xx ETP Getriebesatz Gurt X 2x8mm
1 1 03070908-xx Getriebestufe 1 Gurt PA /X2x8
2 1 03070911-xx Zahnrad 4 Gurt PA / X2x8
3 2 03083028-xx DIN 988-3x6x0,1-1.4310 (Beilagscheibe)
4 2 00305726-xx DIN 471-3x0,4-C67 (Sicherungsring)
5 1 03079902-xx Gewindeachse Zahnrad 4 Gurt / X2x8
Beim SmartFeeder 2x8mmX sind die Zahnräder der Getriebestufe Gurtantrieb unterschiedlich
montiert.
Im Antrieb Spur links wird das „Zahnrad 4 Gurt PA /X2x8“ [03070911-xx] mit der „Gewindeachse
Zahnrad 4 Gurt / X2x8“ [03079902-xx] montiert. Die „Getriebestufe 1 Gurt PA /X2x8“ [03070908-
xx], sowie das „Zahnrad 4 Gurt PA /X2x8“ der rechten Spur werden mit Unterlegscheibe und Siche-
rungsring montiert.
Das Ersatzteilpaket „ETP Getriebesatz Gurt X 2x8mm“ [03095484-xx] beinhaltet alle in der nachfol-
genden Tabelle eingetragenen Teile in der genannten Stückzahl.
Benötigtes Werkzeug
Sicherungsringzange für Außenringe 3-10 mm
Innensechskantschlüssel 0,35 Nm
Pinzette
