8 Reparaturen an SmartFeeder 2x8 mm X
8.7 Antriebe
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 155

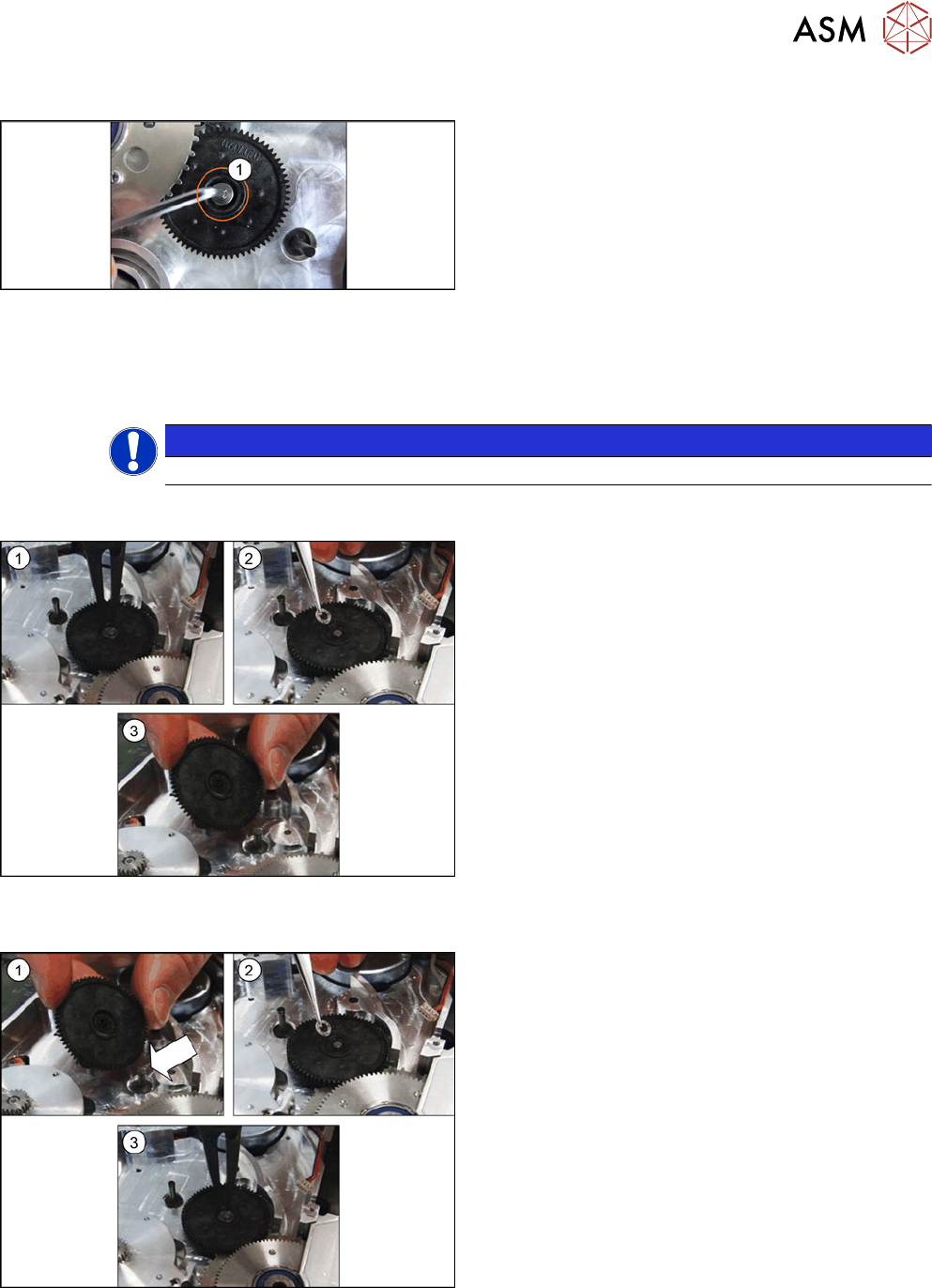

8.7.1.4 Zahnrad 4 Gurt links montieren
► Bringen Sie einen schmalen Fettfilm auf die Wel-
le auf (Polylub GLY 801).
► Montieren Sie das neue Zahnrad und ziehen Sie
es mit einem Innensechskantschlüssel mit
0,35Nm fest(1).
► Setzen Sie die Getriebestufe 1 Gurt PA X2x8mm
wieder ein. (Siehe 8.7.1.2 "Getriebestufe 1 Gurt
Links/Rechts montieren" [}154])
► Montieren Sie die Seitenabdeckungen links und
rechts, falls notwendig. (See 8.3.2 "Linke Sei-
tenabdeckung montieren" [}138], 8.3.4 "Rechte
Seitenabdeckung montieren" [}139])
HINWEIS
► Stellen Sie sicher, dass sich kein Fett auf den Gewinden befindet.
8.7.1.5 Zahnrad 4 Gurt rechts entfernen
► Legen Sie das Zuführmodul auf eine stabile, ebe-
ne und saubere Unterlage.
► Seitenabdeckungen links und rechts entfernen,
falls notwendig. (See 8.3.1 "Linke Seitenabde-
ckung entfernen" [}137], 8.3.3 "Rechte Seitenab-
deckung entfernen" [}138])
► Getriebestufe 1 Gurt PA X2x8mm entfernen.
(See 8.7.1.1 "Getriebestufe 1 Gurt Links/Rechts
entfernen" [}154])
► Lösen und entfernen Sie den Sicherungsring(1).
► Entnehmen Sie die Beilagscheibe(2).
► Entnehmen Sie das Zahnrad (3)
► Reinigen Sie die Lagerwelle und die benachbar-
ten Teile.
8.7.1.6 Zahnrad 4 Gurt rechts montieren
► Bringen Sie einen schmalen Fettfilm auf die Wel-
le auf (Polylub GLY 801).
► Montieren Sie das neue Zahnrad(1).
► Ersetzen Sie die Beilagscheibe(2).
► Ersetzen Sie den Sicherungsring(3).
► Setzen Sie die Getriebestufe 1 Gurt PA X2x8mm
wieder ein. (Siehe 8.7.1.2 "Getriebestufe 1 Gurt
Links/Rechts montieren" [}154])
► Montieren Sie die Seitenabdeckungen links und
rechts, falls notwendig. (See 8.3.2 "Linke Sei-
tenabdeckung montieren" [}138], 8.3.4 "Rechte
Seitenabdeckung montieren" [}139])
8 Reparaturen an SmartFeeder 2x8 mm X
8.7 Antriebe
156 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017
8.7.2 Getriebestufe Folienantrieb
HINWEIS
Ersatzteilpaket
Aufgrund des möglichen Verschleißes der Kunststoffzahnräder wird empfohlen, bei einem
notwendigen Tausch einer Getriebestufe bzw. eines Zahnrades auch das jeweils andere
Teil mit zu tauschen.
Aus diesem Grund werden die Ersatzteilpakete „ETP Getriebesatz Folie links X
2x8mm“ [03095486-xx] und „ETP Getriebesatz Folie rechts X 2x8mm“ [03095487-xx] emp-
fohlen, welche beide Zahnräder mit Unterlegscheiben und Sicherungsringen enthält.
8.7.2.1 Getriebestufe Folienantrieb links (Spur 1)
Benötigte Ersatzteile

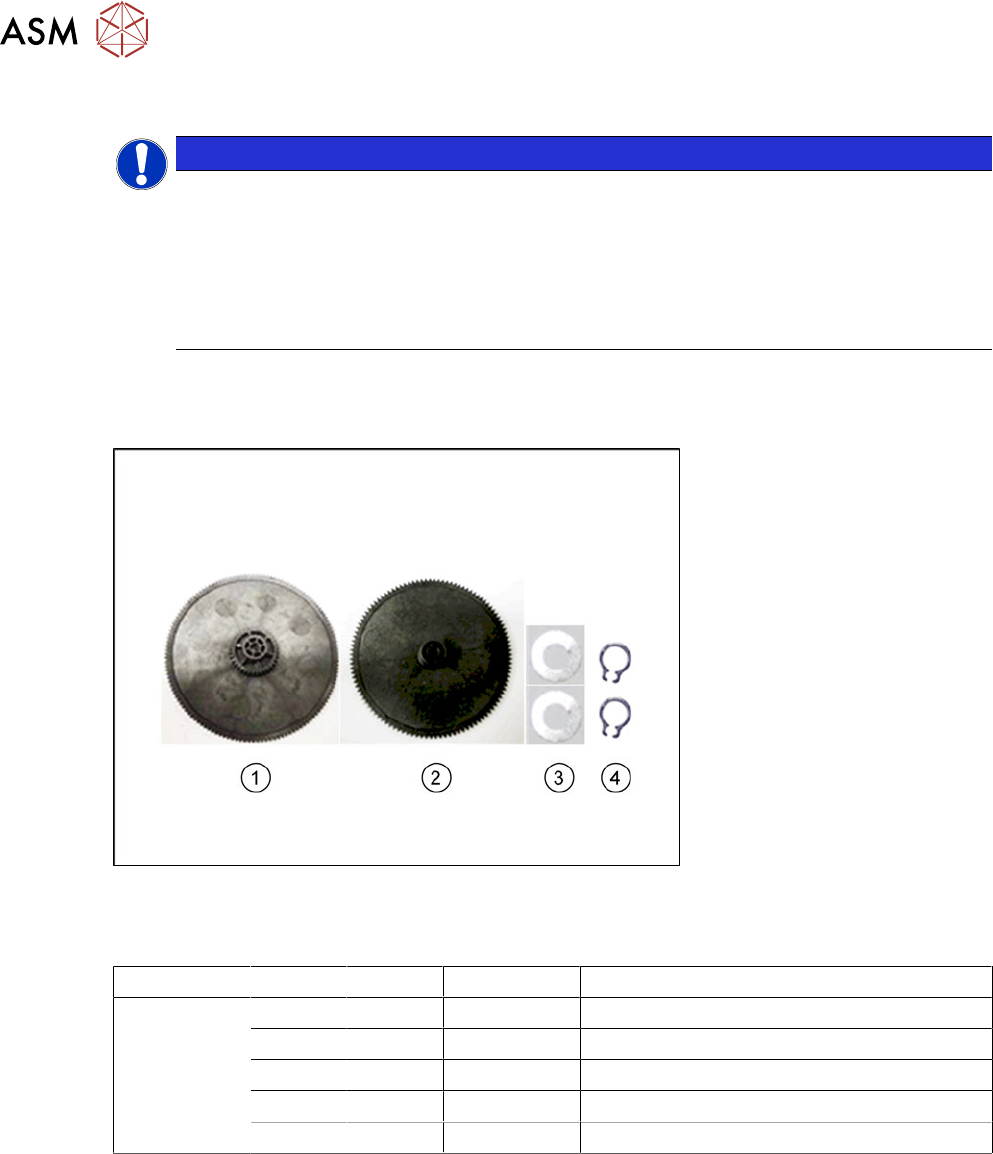

Abb.48: ETP Getriebesatz Folie links X 2x8mm [03095486-xx]
Das Ersatzteilpaket „ETP Getriebesatz Folie links X 2x8mm“ [03095486-xx]beinhaltet alle in der
folgenden Tabelle eingetragenen Teile in der genannten Stückzahl.
Zuführmodul Position Anzahl Artikel-Nr. Bezeichnung
SmartFeeder
2x8mmX
1 03095486-xx ETP Getriebesatz Folie links X 2x8mm
1 1 03071604-xx Getriebestufe1 links Folie PA /X2x8
2 1 03071605-xx Zahnrad 4 Folie PA /X2x8
3 2 03083028-xx DIN 988-3x6x0,1-1.4310 (Beilagscheibe)
4 2 00305726-xx DIN 471-3x0,4-C67 (Sicherungsring)
Benötigtes Werkzeug
●
Kreuzschlitzschraubendreher 60 Ncm
●
TORX-Schraubendreher 60 Ncm, Größe T8
●
Sicherungsringzange für Außenringe 3-10 mm
●
Pinzette
●
Polylub GLY 801 (Fett)
8 Reparaturen an SmartFeeder 2x8 mm X
8.7 Antriebe
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 157

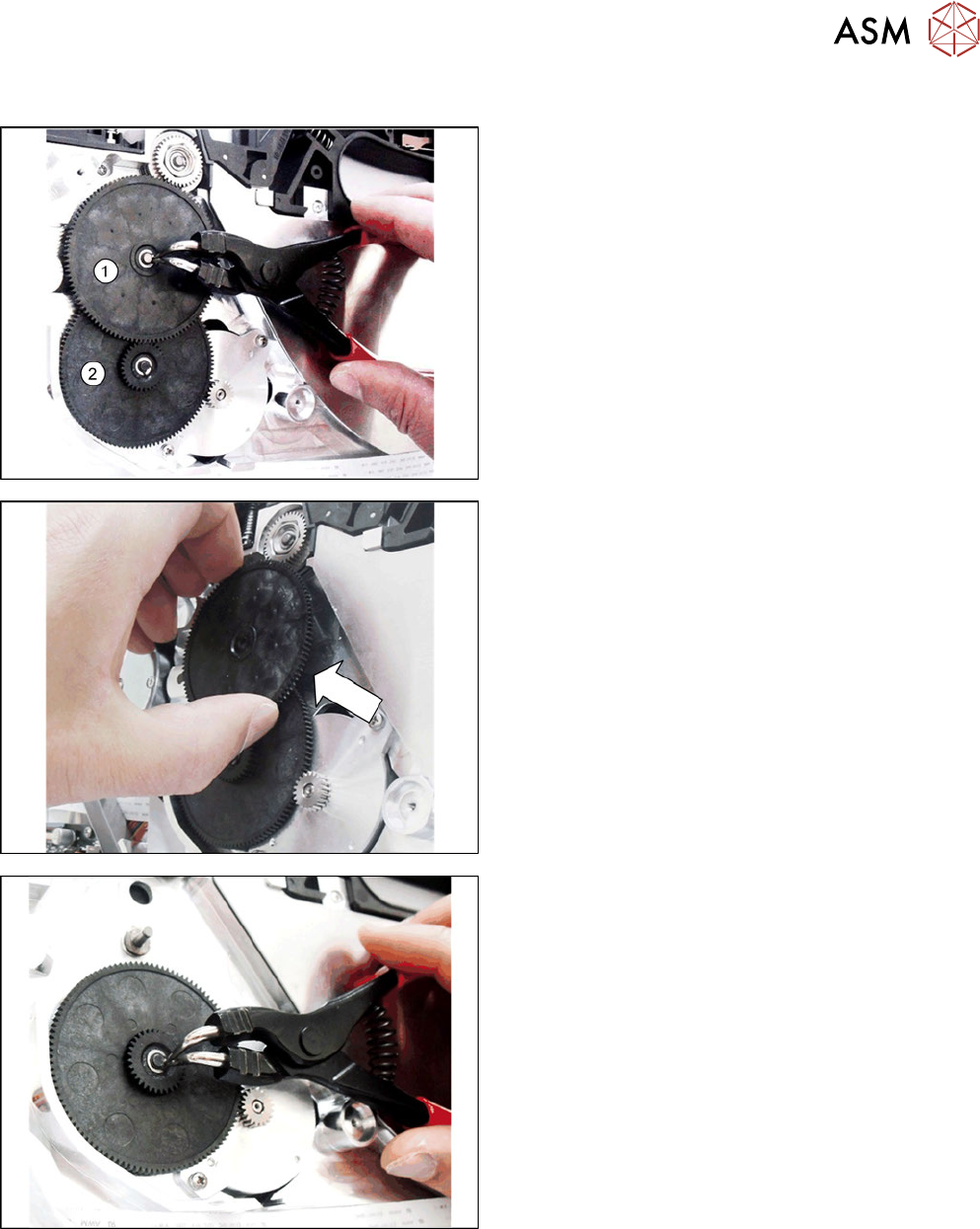

Getriebestufe 1 Folie links entfernen
► Legen Sie das Zuführmodul auf eine stabile, ebe-
ne und saubere Unterlage.
► Entfernen Sie die linke Seitenabdeckung (siehe
8.3.1 "Linke Seitenabdeckung entfernen" [}137]).
► Entfernen Sie den Sicherungsring am Zahnrad4.
Verwenden Sie dazu eine entsprechende Siche-
rungsringzange.
► Entfernen Sie die Unterlegscheibe.
► Ziehen Sie das Zahnrad4 senkrecht von der
Achse ab.
► Entfernen Sie den Sicherungsring an der Getrie-
bestufe1.
Verwenden Sie dazu eine entsprechende Siche-
rungsringzange.
► Entfernen Sie die Unterlegscheibe.
