8 Reparaturen an SmartFeeder 2x8 mm X
8.7 Antriebe
160 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017
8.7.2.2 Getriebestufe Folienantrieb rechts (Spur 2)
Benötigte Ersatzteile

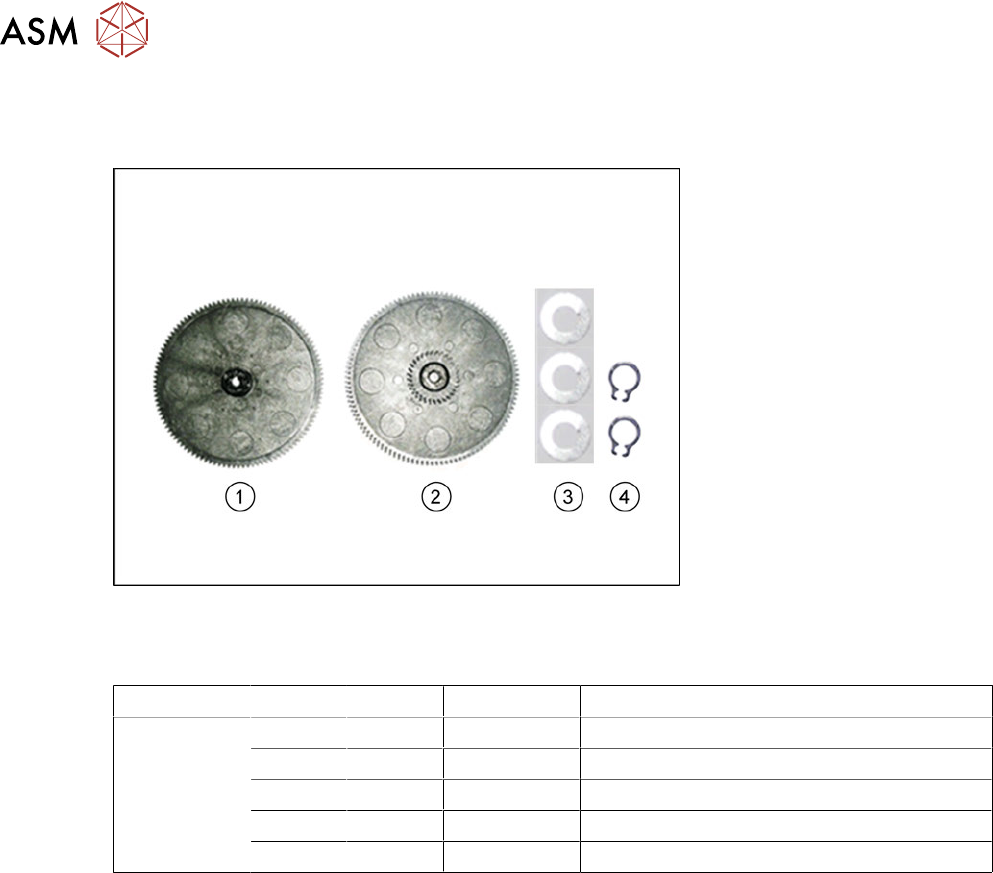

Abb.49: Getriebesatz Folie X 2x8mm rechts [03095487-xx]
Das Ersatzteilpaket „ETP Getriebesatz Folie X 2x8mm rechts" [03095487-xx] beinhaltet alle in der
nachfolgenden Tabelle eingetragenen Teile in der genannten Stückzahl.
Zuführmodul Position Anzahl Artikel-Nr. Bezeichnung
SmartFeeder
2x8mmX
1 03095487-xx ETP Getriebesatz Folie rechts X 2x8mm
1 1 03071607-xx Getriebestufe1 rechts Folie PA /X2x8
2 1 03071605-xx Zahnrad 4 Folie PA /X2x8
3 3 03083028-xx DIN 988-3x6x0,1-1.4310 (Beilagscheibe)
4 2 00305726-xx DIN 471-3x0,4-C67 (Sicherungsring)
Benötigtes Werkzeug
●
Kreuzschlitzschraubendreher 60 Ncm
●
TORX-Schraubendreher 60 Ncm, Größe T8
●
Sicherungsringzange für Außenringe 3-10 mm
●
Pinzette
●
Polylub GLY 801 (Fett)
8 Reparaturen an SmartFeeder 2x8 mm X
8.7 Antriebe
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 161
Getriebestufe 1 Folie rechts entfernen
► Legen Sie das Zuführmodul auf eine stabile, ebe-
ne und saubere Unterlage.
► Entfernen Sie die rechte Seitenabdeckung (siehe
8.3.3 "Rechte Seitenabdeckung entfer-
nen" [}138]).
► Entfernen Sie den Sicherungsring von der Achse
der Getriebestufe1.
Verwenden Sie dazu eine entsprechende Siche-
rungsringzange.
► Entfernen Sie die Unterlegscheibe.
► Ziehen Sie die Getriebestufe1 senkrecht nach
oben von der Achse ab.
► Lösen Sie die Schraube am Abstreifblech.(1)
► Drücken Sie beide Wippen nach hinten.(2)
► Entnehmen Sie das Abstreifblech.(3)
8 Reparaturen an SmartFeeder 2x8 mm X
8.7 Antriebe
162 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017
► Entfernen Sie den Sicherungsring von der Achse
am Stopfrad..
Verwenden Sie dazu eine entsprechende Siche-
rungsringzange.
► Entfernen Sie die Unterlegscheibe.
► Drücken Sie die rechte Wippe nach hinten.(1)
► Ziehen Sie das Stopfrad von der Achse ab.(2)
► Entfernen Sie den Sicherungsring von der Achse
am Zahnrad4.
Verwenden Sie dazu eine entsprechende Siche-
rungsringzange.
► Entfernen Sie die Unterlegscheibe.
► Ziehen Sie das Zahnrad4 senkrecht von der
Achse ab.
