8 Reparaturen an SmartFeeder 2x8 mm X
8.7 Antriebe
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 161

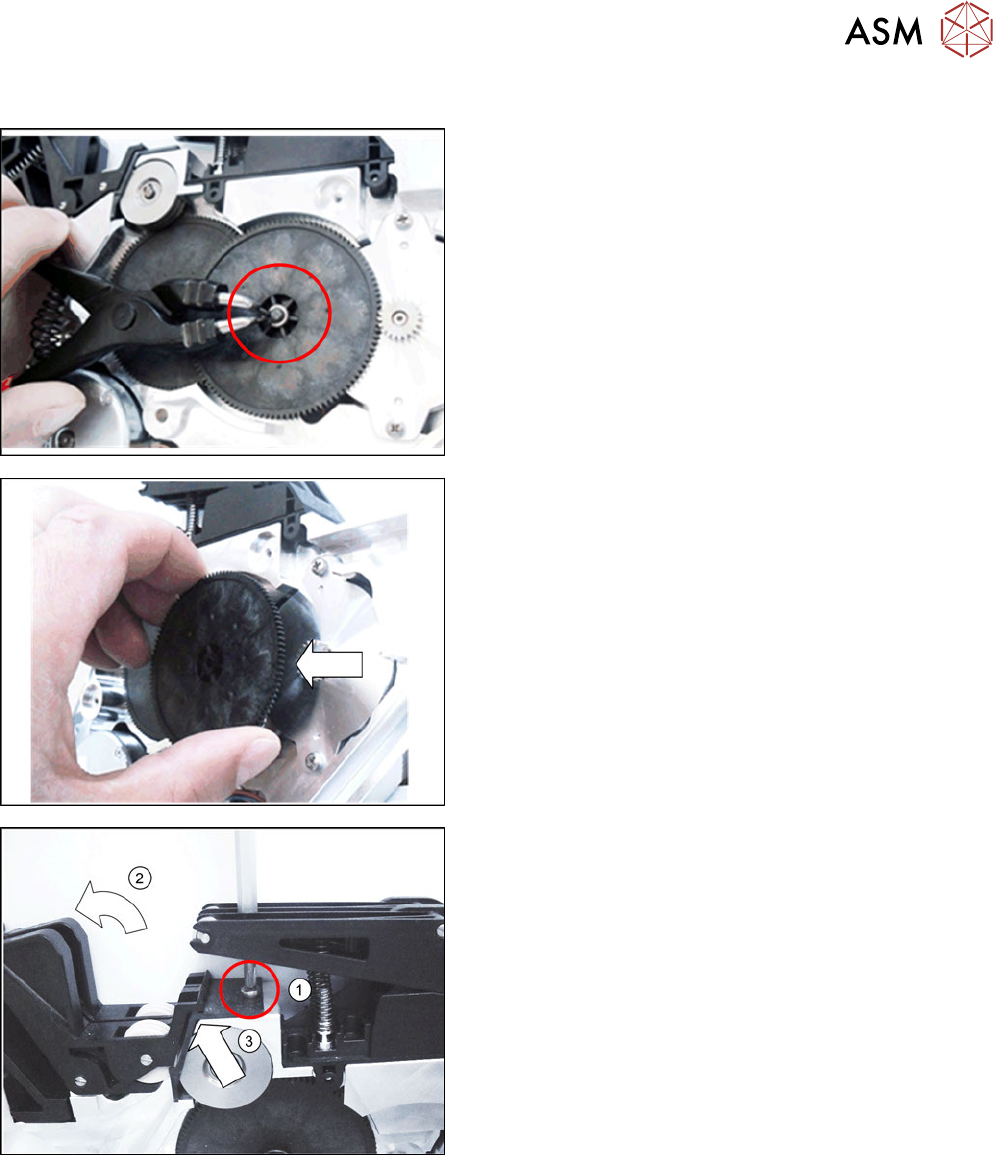

Getriebestufe 1 Folie rechts entfernen
► Legen Sie das Zuführmodul auf eine stabile, ebe-
ne und saubere Unterlage.
► Entfernen Sie die rechte Seitenabdeckung (siehe
8.3.3 "Rechte Seitenabdeckung entfer-
nen" [}138]).
► Entfernen Sie den Sicherungsring von der Achse
der Getriebestufe1.
Verwenden Sie dazu eine entsprechende Siche-
rungsringzange.
► Entfernen Sie die Unterlegscheibe.
► Ziehen Sie die Getriebestufe1 senkrecht nach
oben von der Achse ab.
► Lösen Sie die Schraube am Abstreifblech.(1)
► Drücken Sie beide Wippen nach hinten.(2)
► Entnehmen Sie das Abstreifblech.(3)
8 Reparaturen an SmartFeeder 2x8 mm X
8.7 Antriebe
162 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017
► Entfernen Sie den Sicherungsring von der Achse
am Stopfrad..
Verwenden Sie dazu eine entsprechende Siche-
rungsringzange.
► Entfernen Sie die Unterlegscheibe.
► Drücken Sie die rechte Wippe nach hinten.(1)
► Ziehen Sie das Stopfrad von der Achse ab.(2)
► Entfernen Sie den Sicherungsring von der Achse
am Zahnrad4.
Verwenden Sie dazu eine entsprechende Siche-
rungsringzange.
► Entfernen Sie die Unterlegscheibe.
► Ziehen Sie das Zahnrad4 senkrecht von der
Achse ab.
8 Reparaturen an SmartFeeder 2x8 mm X
8.7 Antriebe
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 163
Getriebestufe 1 Folie rechts montieren
► Reinigen Sie den Bereich um die beiden
Steckachsen.
► Fetten Sie die beiden Steckachsen mit etwas Po-
lylub GLY801.
► Stecken Sie das neue Zahnrad4 bis zum
Anschlag auf die Achse.
► Legen Sie die Sie Unterlegscheibe auf die Achse
des Zahnrad4.
► Befestigen Sie den Sicherungsring an der Achse.
Verwenden Sie dazu eine entsprechende Siche-
rungsringzange.
► Drücken Sie die Wippe nach hinten.(1)
► Schieben Sie das Stopfrad bis zum Anschlag auf
die Achse.(2)
