8 Reparaturen an SmartFeeder 2x8 mm X 8.8 Folienschwinge 170 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 8.8.2.1 Federzapfen mit Feder entfernen ► Ziehen Sie den Federzapfen mit einer Pinzette heraus. ► Ent…
8 Reparaturen an SmartFeeder 2x8 mm X
8.8 Folienschwinge
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 169
8.8.2 Weitere Ersatzteile an der Folienschwinge

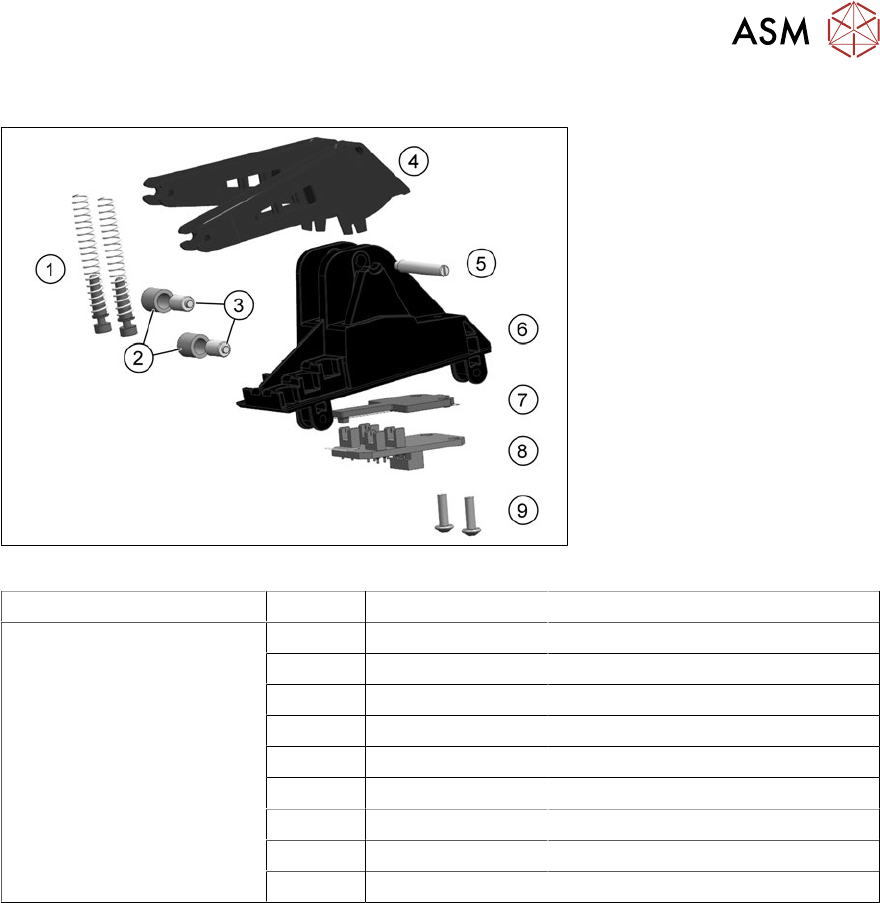

Abb.54: Einzelteile Folienschwinge
Zuführmodul Position Artikel-Nr. Bezeichnung
SmartFeeder 2x8mm X 1 03075720-xx Federzapfen mit Feder/X2x8mm
2 03003143-xx Rolle /Folienentsorgung X8
3 03067456-xx Rollenachse Schwinge /X2x8
4 03066482- xx Folienschwinge/X2x8
5 03061563-xx Lagerwelle Schwinge /X2x8
6 03074758-xx Schwingenlagerung / X2x8
7 03076204-xx Distanzplatte 1.7mm
8 03063457-xx FBG Lichtschrankengeber X2x8
9 03033797-xx RF-SN75-2,5 x 8-9.8
Benötigtes Werkzeug
●
Kreuzschlitzschraubendreher
●
Kleiner Schlitzschraubendreher
●
Pinzette
8 Reparaturen an SmartFeeder 2x8 mm X
8.8 Folienschwinge
170 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017

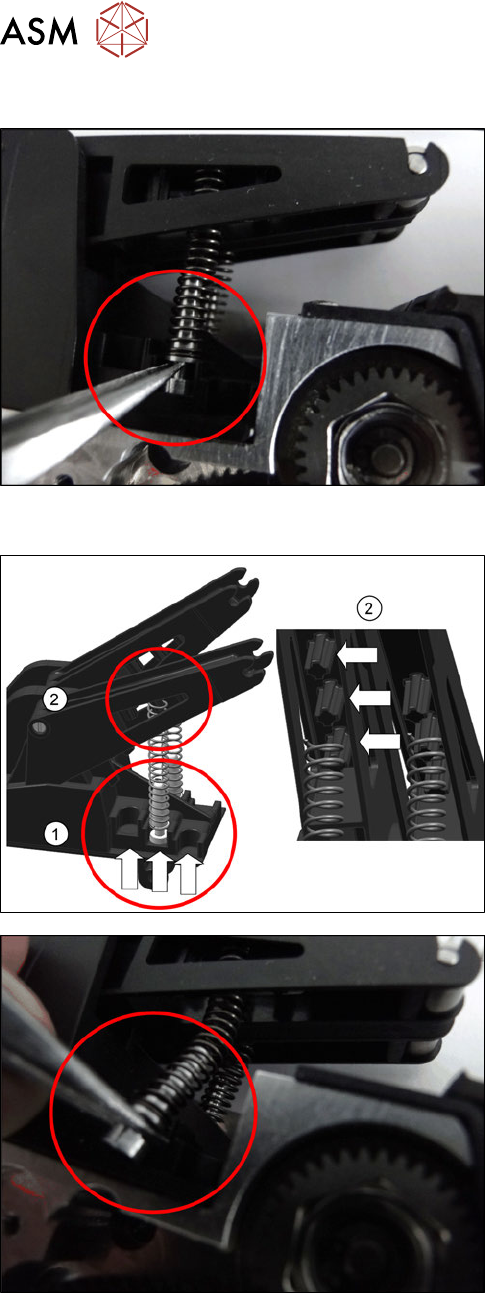

8.8.2.1 Federzapfen mit Feder entfernen
► Ziehen Sie den Federzapfen mit einer Pinzette
heraus.
► Entnehmen Sie den Federzapfen samt Feder.
8.8.2.2 Federzapfen mit Feder montieren
Zum Platzieren des Federzapfens stehen Ihnen in der
Schwingenlagerung 3 verschiedene Positionen zur
Verfügung.(1)
Je höher Sie den Federzapfen platzieren, um ist an-
schließend die Spannung auf die Folie.
Entsprechend dieser 3 Positionen befinden sich ge-
genüber in der Folienschwinge 3 Aufnahmepins, um
die Feder genau über dem Federzapfen platzieren zu
können.(2)
Je nach gewünschter Folienspannung wählen Sie zu-
nächst die passende Position für den Federzapfen.
► Stecken Sie die Feder in der Folienschwinge in
den Aufnahmepin, der sich senkrecht gegenüber
der gewählten Position für den Federzapfen be-
findet.
► Setzen Sie den Federzapfen mit einer Pinzette
an der gewählten Position in die Schwingenlage-
rung ein.
8 Reparaturen an SmartFeeder 2x8 mm X
8.8 Folienschwinge
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 171

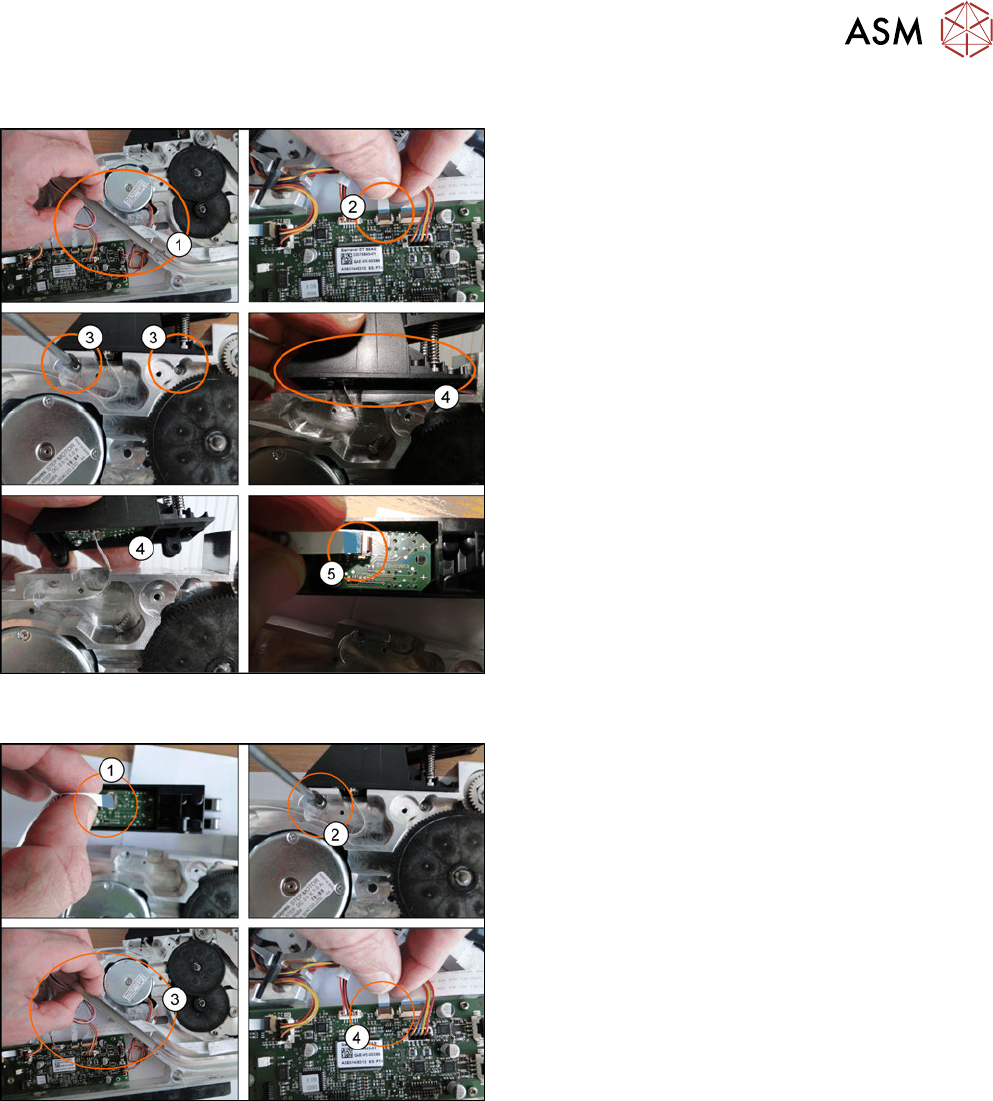

8.8.2.3 Kabel Lichtschrankengeber entnehmen
► Legen Sie das Zuführmodul auf eine stabile, ebe-
ne und saubere Unterlage.
► Entfernen Sie die linke und die rechte Seitenab-
deckung. (See 8.3.1 "Linke Seitenabdeckung ent-
fernen" [}137], 8.3.3 "Rechte Seitenabdeckung
entfernen" [}138])
► Entfernen Sie den Gurtleitkanal.(1)
► Stecken Sie das Kabel Lichtschrankengeber von
der Hauptplatine ab.(2)
► Lösen und entfernen Sie die TORX-Schrauben
(RF-SN75-2,5x8-9,8) an der Folienschwinge.(3)
► Schieben Sie die Folienschwinge nach rechts(4)
und stecken Sie das Kabel ab.(5)
8.8.2.4 Kabel Lichtschrankengeber einsetzen
► Befestigen Sie das neue Kabel an den gleichen
Stellen, wo auch das alte befestigt war.
► Bringen Sie das Kabel am Stecker der Folien-
schwinge an(1) und bauen Sie die Folienschwin-
ge wieder ein.(2)
► Ersetzen Sie den Gurtleitkanal, das Kabel muss
unten sein.(3)
► Stecken Sie das Kabel an der Hauptplatine
an.(4)
► Montieren Sie die linke und die rechte Seitenab-
deckung (siehe 8.3.2 "Linke Seitenabdeckung
montieren" [}138], 8.3.4 "Rechte Seitenabde-
ckung montieren" [}139]).
