8 Reparaturen an SmartFeeder 2x8 mm X 8.11 Abstreifer Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 177 8.11 Abstreifer Benötigtes Ersatzteil Abb.58: Abstreifer Zuführmodul Artikel-Nr. Bezeichnung SmartFeede…
8 Reparaturen an SmartFeeder 2x8 mm X
8.10 Stopfrad gerändelt
176 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017

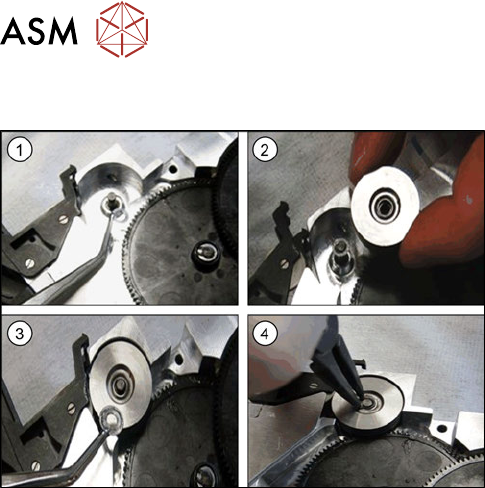

8.10.4 Stopfrad gerändelt rechts montieren
► Reinigen Sie die Welle und den Sicherungring
mit Polyhub Gly 801.
► Ersetzen Sie das kleine Distanzstück.(1)
► Montieren Sie das Stopfrad gerändelt.(2)
► Ersetzen Sie den Sicherungsring.(3)
► Ersetzen Sie die Beilagscheibe.(4)
► Entnehmen Sie das Zahnrad 4 Gurt (siehe ?
Zahnrad 4 Gurt Rechts montieren).
► Setzen Sie den Abstreifer wieder ein (siehe
8.11.2 "Abstreifer montieren" [}177]).
► Setzen Sie die Wippe wieder ein (siehe 8.8.1.2
"Folienschwinge kpl. montieren" [}168]).
► Montieren Sie die linke und die rechte Seitenab-
deckung (siehe 8.3.2 "Linke Seitenabdeckung
montieren" [}138], 8.3.4 "Rechte Seitenabde-
ckung montieren" [}139]).
8 Reparaturen an SmartFeeder 2x8 mm X
8.11 Abstreifer
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 177

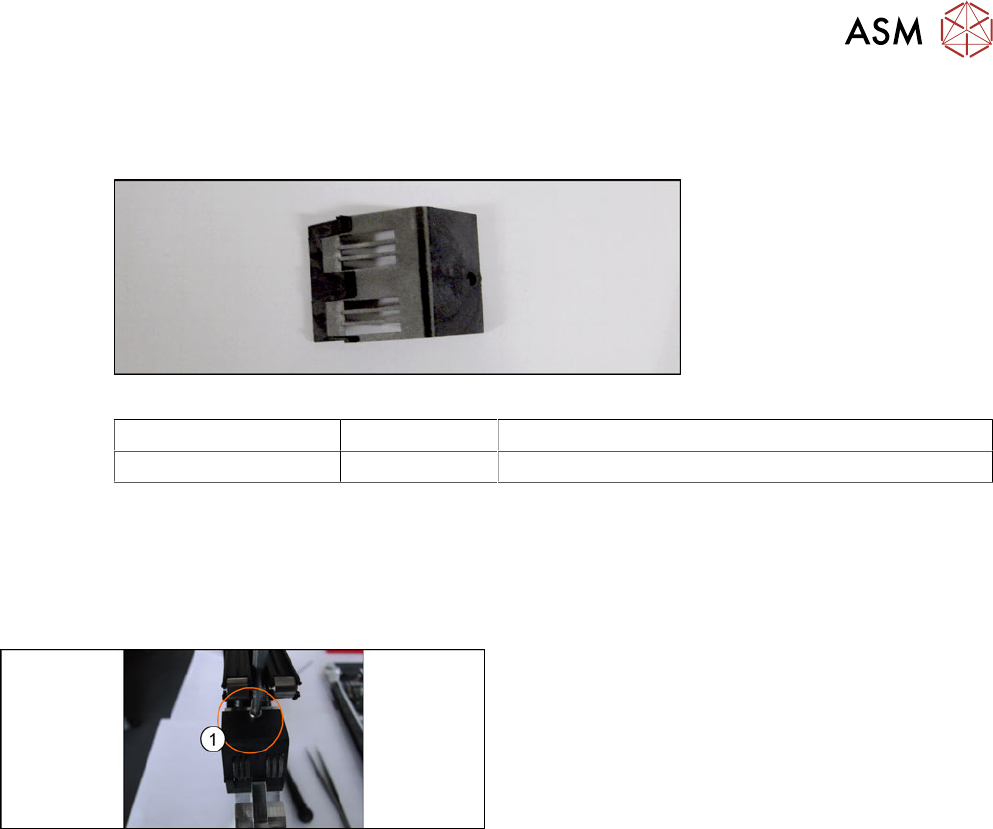

8.11 Abstreifer
Benötigtes Ersatzteil
Abb.58: Abstreifer
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 2x8mmX 03059930Sxx Abstreifer
Benötigtes Werkzeug
●
Kreuzschlitzschraubendreher
●
Schlitzschraubendreher
8.11.1 Abstreifer entfernen
► Legen Sie das Zuführmodul auf eine stabile, ebe-
ne und saubere Unterlage.
► Entfernen Sie die rechte Seitenabdeckung (siehe
8.3.3 "Rechte Seitenabdeckung entfer-
nen" [}138]).
► Entfernen Sie die Folienschwinge (siehe 8.8.1.1
"Folienschwinge kpl. entfernen" [}168]).
► Lösen und entfernen Sie die gekennzeichnete
Schraube.(1)
► Entnehmen Sie den Abstreifer.
8.11.2 Abstreifer montieren
► Montieren Sie den neuen Abstreifer. Stellen Sie sicher, dass das Stopfrad gerändelt den Ab-
streifer nicht berührt und ziehen Sie die Schrauben an.
► Setzen Sie die Folienschwinge wieder ein (siehe 8.8.1.2 "Folienschwinge kpl. montie-
ren" [}168]).
► Montieren Sie die rechte Seitenabdeckung (siehe 8.3.4 "Rechte Seitenabdeckung montie-
ren" [}139]).
8 Reparaturen an SmartFeeder 2x8 mm X
8.12 Klappe Folienentsorgung
178 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017
8.12 Klappe Folienentsorgung
Benötigtes Ersatzteil
Abb.59: Klappe Folienentsorgung
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 2x8mmX 03072467-xx Klappe Folienentsorgung /X2x8
03067306-xx Lagerbolzen Klappe links /X2x8
03067320-xx Lagerbolzen Klappe rechts /X2x8
Benötigtes Werkzeug
●
Innensechskantschlüssel
●
TORX-Schraubendreher Größe T8
●
Kreuzschlitzschraubendreher
8.12.1 Klappe Folienentsorgung entfernen
► Legen Sie das Zuführmodul auf eine stabile, ebe-
ne und saubere Unterlage.
► Öffnen Sie die Klappe.
► Entfernen Sie die gekennzeichnete Schraubach-
se. Halten Sie dabei die Schraube auf der ande-
ren Seite fest.(1)
► Ziehen Sie die Klappe vorsichtig vom Zuführ-
module ab.
8.12.2 Klappe Folienentsorgung montieren
► Setzen Sie die Klappe vorsichtig von der Seite in den Folienbehälter ein.
► Ziehen Sie die Schraubachse fest.(1)
► Schließen Sie die Klappe.
