8 Reparaturen an SmartFeeder 2x8 mm X 8.15 Griff komplett mit Bedienfeld Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 181 8.15 Griff komplett mit Bedienfeld HINWEIS Austausch nur komplett möglich Die einzeln…
8 Reparaturen an SmartFeeder 2x8 mm X
8.14 Blattfeder
180 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017
8.14 Blattfeder
Benötigtes Ersatzteil

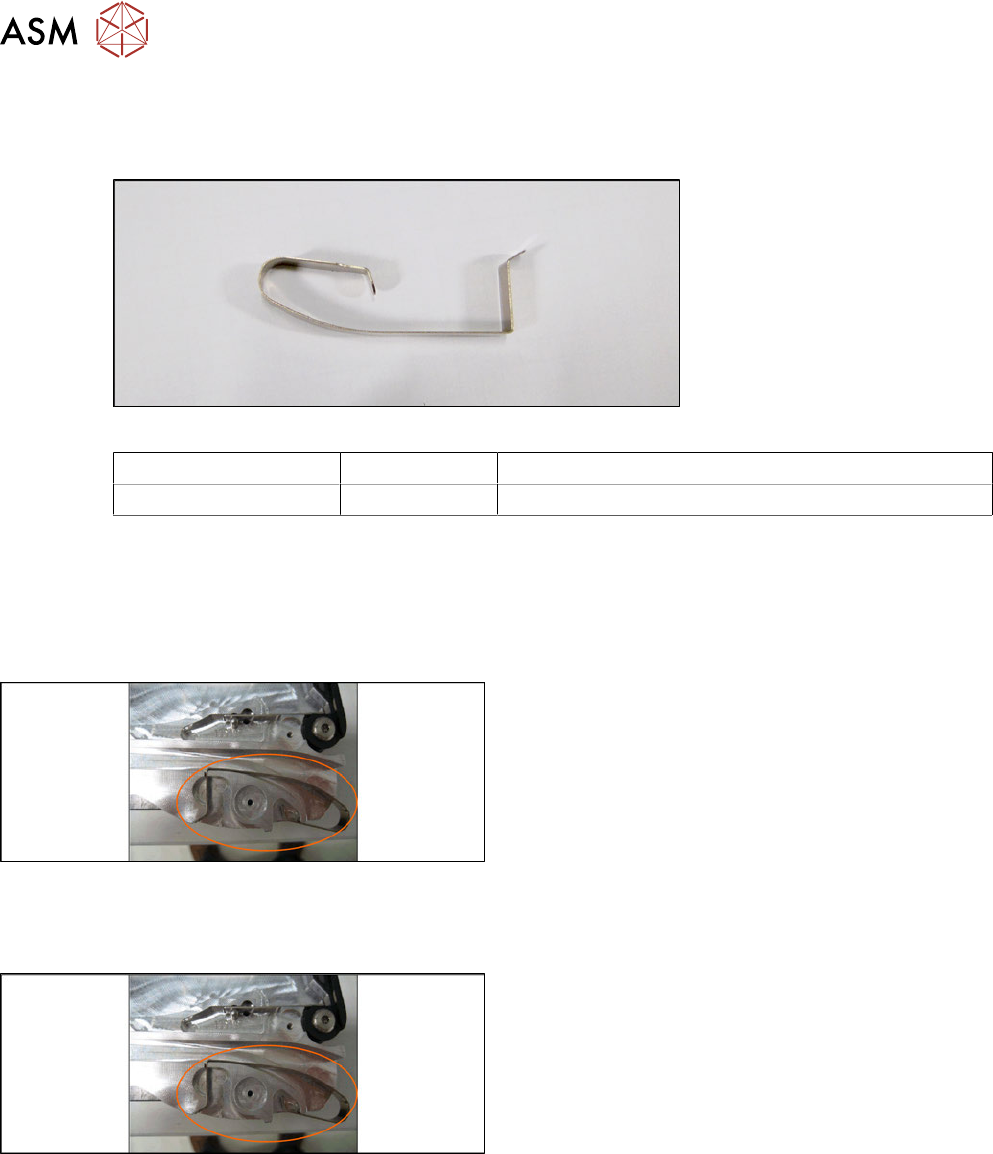

Abb.61: Blattfeder Gurteinlauf
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 2x8mmX 03071618-xx Blattfeder Gurteinlauf /X2x8 PT V1
Benötigtes Werkzeug
●
Kreuzschlitzschraubendreher
●
TORX-Schraubendreher Größe T8
8.14.1 Blattfeder Gurteinlauf entfernen
► Legen Sie das Zuführmodul auf eine stabile, ebe-
ne und saubere Unterlage.
► Entfernen Sie, je nachdem, welche Blattfeder be-
schädigt ist, die linke oder rechte Seitenabde-
ckung (siehe 8.3.1 "Linke Seitenabdeckung ent-
fernen" [}137], 8.3.3 "Rechte Seitenabdeckung
entfernen" [}138]).
► Heben Sie die Blattfeder senkrecht nach oben
aus der Haltevorrichtung.
8.14.2 Blattfeder Gurteinlauf montieren
► Setzen Sie die Blattfeder senkrecht von oben in
die Haltevorrichtung ein.
► Stellen Sie sicher, dass die Blattfeder richtig sitzt.
► Befestigen Sie die linke bzw. rechte Seitenabde-
ckung (siehe 8.3.2 "Linke Seitenabdeckung mon-
tieren" [}138], 8.3.4 "Rechte Seitenabdeckung
montieren" [}139]).
8 Reparaturen an SmartFeeder 2x8 mm X
8.15 Griff komplett mit Bedienfeld
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 181
8.15 Griff komplett mit Bedienfeld
HINWEIS
Austausch nur komplett möglich
Die einzelnen Baugruppen (z.B. Platine oder Deckfolie) sind in den Grundkörper des Griffs
eingeklebt und können daher nicht einzeln getauscht werden. Der Griff kann nur komplett
ausgetauscht werden.
Benötigtes Ersatzteil
Abb.62: Griff komplett
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 2x8mmX 03072432Sxx Griff X2x8 (vormontiert mit Flachbandkabel)
Benötigtes Werkzeug
●
Kreuzschlitzschraubendreher 0,6Nm
●
TORX-Schraubendreher Größe T8, 0,6Nm
●
Pinzette
8.15.1 Griff komplett entfernen
► Entfernen Sie die linke und die rechte Seitenab-
deckung (siehe8.3.1 "Linke Seitenabdeckung ent-
fernen" [}137] und 8.3.3 "Rechte Seitenabde-
ckung entfernen" [}138]).
► Entfernen Sie beide Druckfedern aus den Wip-
pen.
8 Reparaturen an SmartFeeder 2x8 mm X
8.15 Griff komplett mit Bedienfeld
182 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017
► Legen Sie das Zuführmodul vorsichtig auf die
rechte Seite.
► Öffnen Sie an der Steuerplatine den Bügel am
Flachbandanschluss.(1)
► Ziehen Sie das Flachbandkabel aus dem An-
schluss.
► Ziehen Sie das Flachbandkabel vorsichtig durch
die Durchführung am Gurtkanal vollständig her-
aus.(2)
► Ziehen Sie das Flachbandkabel vorsichtig von
den Klebestellen ab.
► Entfernen Sie die beiden in der Abbildung ge-
kennzeichneten Schrauben, mit denen der Griff
befestigt ist.
► Stellen Sie das Zuführmodul senkrecht hin.
► Öffnen Sie die Folienentsorgungsklappe.
► Schieben Sie den Griff zur rechten Seite aus dem
Rahmen des Zuführmoduls.
► Schließen Sie die Folienentsorgungsklappe.
8.15.2 Griff komplett montieren
► Stellen Sie das Zuführmodul senkrecht hin.
► Öffnen Sie die Folienentsorgungsklappe.
► Schieben Sie den Griff von der rechten Seite bis
zum Anschlag in den Rahmen des Zuführmoduls.
► Schließen Sie die Folienentsorgungsklappe.
► Legen Sie das Zuführmodul vorsichtig auf die
rechte Seite
► Befestigen Sie den Griff mit den beiden in der
Abbildung gekennzeichneten Schrauben mit
0,6Nm.
