8 Reparaturen an SmartFeeder 2x8 mm X
8.15 Griff komplett mit Bedienfeld
182 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017

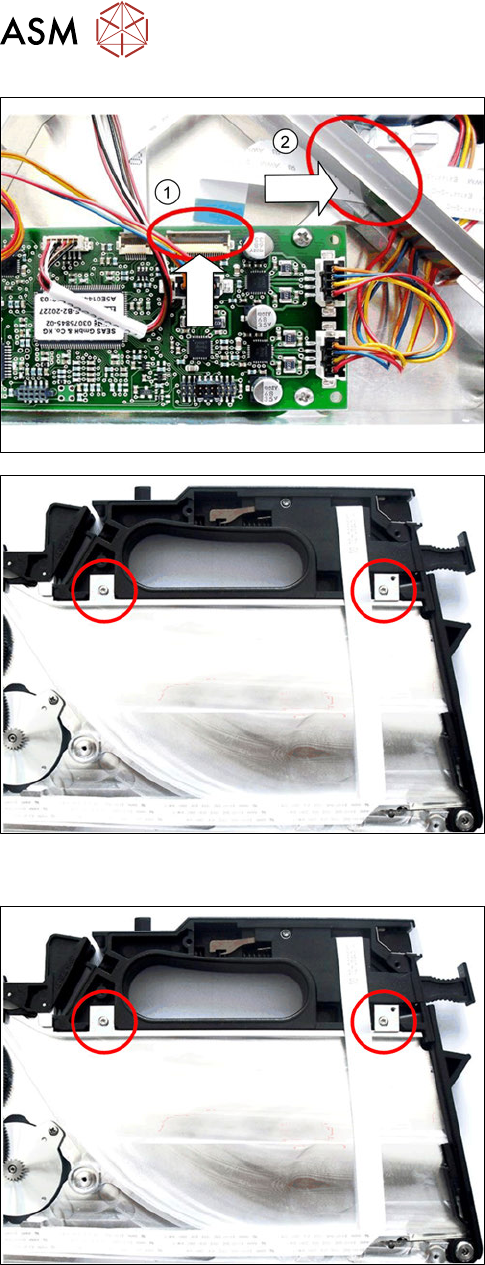

► Legen Sie das Zuführmodul vorsichtig auf die
rechte Seite.
► Öffnen Sie an der Steuerplatine den Bügel am
Flachbandanschluss.(1)
► Ziehen Sie das Flachbandkabel aus dem An-
schluss.
► Ziehen Sie das Flachbandkabel vorsichtig durch
die Durchführung am Gurtkanal vollständig her-
aus.(2)
► Ziehen Sie das Flachbandkabel vorsichtig von
den Klebestellen ab.
► Entfernen Sie die beiden in der Abbildung ge-
kennzeichneten Schrauben, mit denen der Griff
befestigt ist.
► Stellen Sie das Zuführmodul senkrecht hin.
► Öffnen Sie die Folienentsorgungsklappe.
► Schieben Sie den Griff zur rechten Seite aus dem
Rahmen des Zuführmoduls.
► Schließen Sie die Folienentsorgungsklappe.
8.15.2 Griff komplett montieren
► Stellen Sie das Zuführmodul senkrecht hin.
► Öffnen Sie die Folienentsorgungsklappe.
► Schieben Sie den Griff von der rechten Seite bis
zum Anschlag in den Rahmen des Zuführmoduls.
► Schließen Sie die Folienentsorgungsklappe.
► Legen Sie das Zuführmodul vorsichtig auf die
rechte Seite
► Befestigen Sie den Griff mit den beiden in der
Abbildung gekennzeichneten Schrauben mit
0,6Nm.
8 Reparaturen an SmartFeeder 2x8 mm X
8.15 Griff komplett mit Bedienfeld
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 183

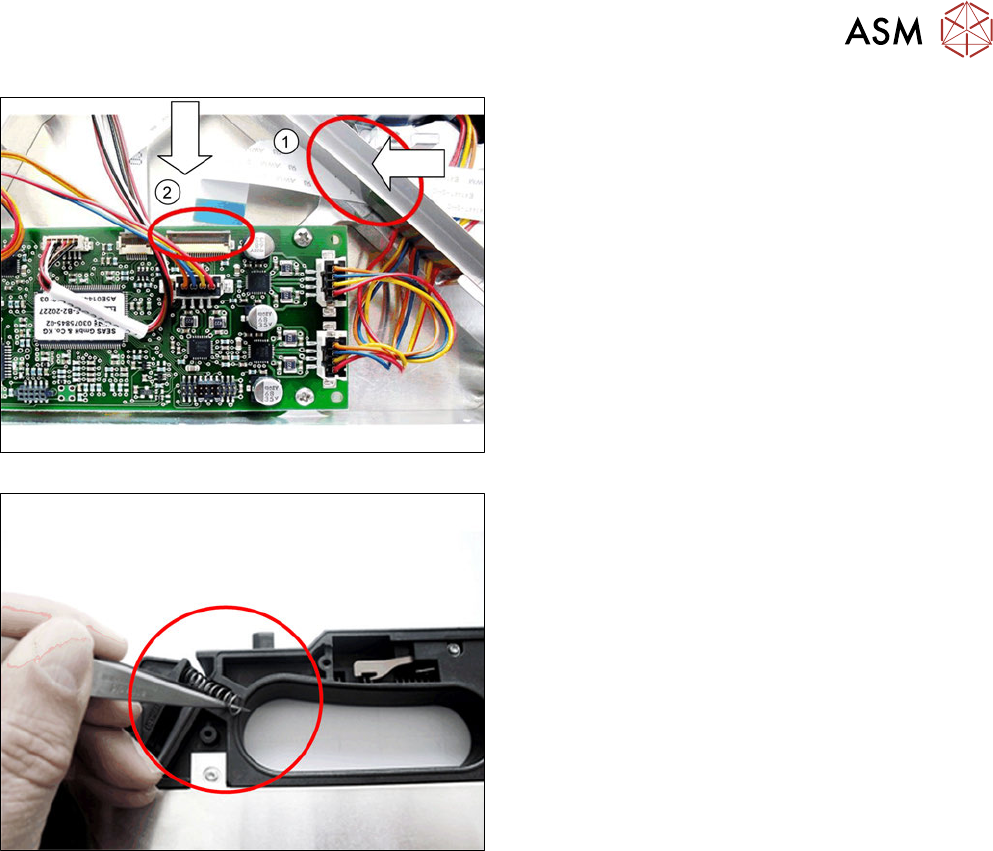

► Falten Sie das Flachbandkabel genau so wie das
alte Kabel.
► Verlegen Sie das Kabel und drücken Sie es im
Kabelkanal auf das doppelseitige Klebeband.
Wenn nötig, ersetzen Sie das Klebeband.
► Stecken Sie das Flachbandkabel vorsichtig durch
die Durchführung am Gurtkanal.(1)
Achten Sie beim Verlegen darauf, dass am Ende
des Kabels die blaue Seite nach oben zeigt.
► Stecken Sie das Ende des Flachbandkabels mit
der blauen Seite nach oben bis zum Anschlag in
den gekennzeichneten Flachbandanschluss auf
der Steuerplatine.(2)
► Klappen Sie den Anschluss zu und stellen Sie si-
cher, dass das Kabel fest sitzt.
► Setzen Sie die beiden Druckfedern in die Wippen
ein.
► Befestigen Sie die linke und die rechte Seitenab-
deckung (siehe 8.3.2 "Linke Seitenabdeckung
montieren" [}138] und 8.3.4 "Rechte Seitenabde-
ckung montieren" [}139]).
8 Reparaturen an SmartFeeder 2x8 mm X
8.16 Steuerplatine
184 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017
8.16 Steuerplatine
Die Steuerplatine des SmartFeeder 2x8mmX steht nicht als Ersatzteil zur Verfügung, da die Da-
ten der Kalibrierung der Abholposition im EEPROM dieser Platine gespeichert sind.
Eine erneute Kalibrierung der Abholposition ist nur am Endprüfplatz der Zuführmodul-Fertigung bei
ASM möglich.
