9 Reparaturen an SmartFeeder 12mmX / 16mmX 9.2 Gleitführung hinten Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 187 9.2 Gleitführung hinten Benötigtes Ersatzteil Abb.64: Gleitfuehrung hinten Zuführmodul…
9 Reparaturen an SmartFeeder 12mmX / 16mmX
9.1 Gleitführung vorn / Gleitfolie
186 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017
9.1.1 Gleitfolie entfernen
► Legen Sie das Zuführmodul vorsichtig mit einer
Seite auf eine stabile, ebene und saubere Unter-
lage.
► Setzen Sie den Gleitfolienentferner an der abge-
bildeten Position in die Gleitführung.
► Hebeln Sie die Gleitfolie aus der eingerasteten
Position.
► Ziehen Sie die Gleitfolie nach vorn aus der Gleit-
führung heraus.
9.1.2 Gleitfolie montieren
► Drücken Sie die Gleitfolie leicht zusammen.
► Schieben Sie die Gleitfolie von vorn bis zum
Anschlag in die Gleitführung.
► Drehen Sie die Gleitfolie, bis der Schlitz vollkom-
men sichtbar ist und die Gleitfolie deutlich einras-
tet.
9 Reparaturen an SmartFeeder 12mmX / 16mmX
9.2 Gleitführung hinten
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 187
9.2 Gleitführung hinten
Benötigtes Ersatzteil
Abb.64: Gleitfuehrung hinten
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 12 mm X
SmartFeeder 16 mm X
03003994-xx
03010209-xx
Gleitführung / hinten L200
ISO 7045 - M2.5 x 6-A2-50-H (Schrauben)
Benötigtes Werkzeug
●
Kreuzschlitzschraubendreher 0,6Nm
9.2.1 Gleitführung entfernen
► Drehen Sie das Zuführmodul mit der Unterseite
nach oben.

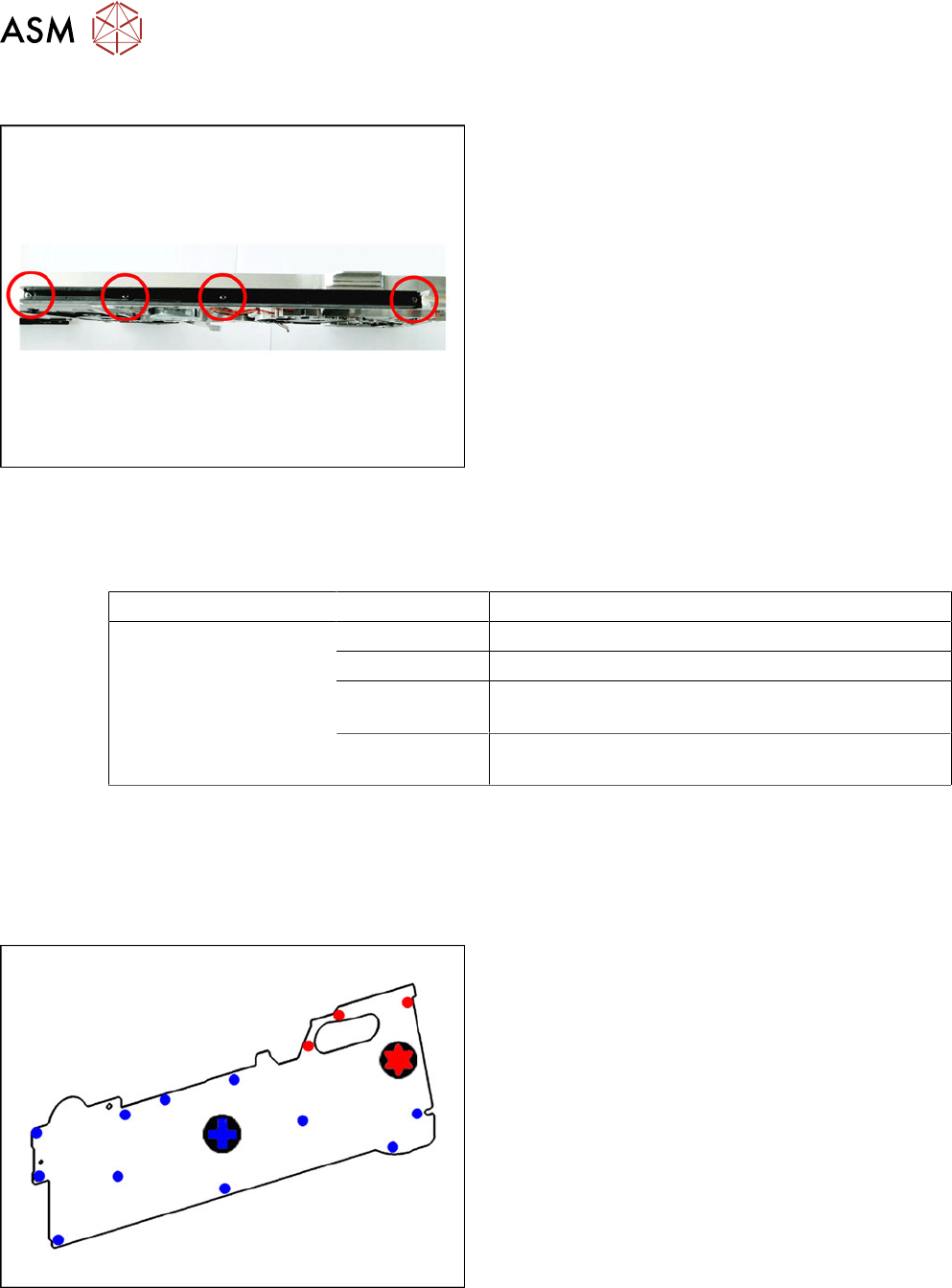

► Entfernen Sie die 4 gekennzeichneten Schrau-
ben an der Gleitführung.
► Heben Sie die Gleitführung nach oben ab.
9 Reparaturen an SmartFeeder 12mmX / 16mmX
9.3 Seitenabdeckungen
188 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017
9.2.2 Gleitführung montieren
► Drehen Sie das Zuführmodul mit der Unterseite
nach oben.
► Setzen Sie die Gleitführung – wie abgebildet – an
die Unterseite des Zuführmoduls.
Beachten Sie hierbei die Anordnung der Bohrun-
gen in der Gleitführung.
► Schieben Sie die Gleitführung wie abgebildet bis
zum Anschlag nach vorn an die vordere Gleitfüh-
rung.
► Senken Sie anschließend die beiden Rastnasen
der Gleitführung in die dafür vorgesehenen Öff-
nungen an der Unterseite des Zuführmoduls.
► Befestigen Sie die Gleitführung mit den 4 Schrau-
ben mit 0,6Nm an das Zuführmodul.
9.3 Seitenabdeckungen
Benötigtes Ersatzteil
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 12 mm X
SmartFeeder 16 mm X
03083858Sxx Abdeckblech links X12/X16 V2
03083836Sxx Abdeckblech rechts X12/X16 V2
03010209-xx ISO 7045 - M2.5 x 6-A2-50-H
(Kreuzschlitzschrauben)
03033796-xx RF-SN75-2,5 x 6-9.8
(TORX-Schrauben)
Benötigtes Werkzeug
●
Kreuzschlitzschraubendreher 0,6Nm
●
TORX-Schraubendreher 0,6Nm, Größe T8
9.3.1 Linke Seitenabdeckung entfernen
► Legen Sie das Zuführmodul vorsichtig mit der
rechten Seite auf eine stabile, ebene und saube-
re Unterlage.
► Lösen Sie die Schrauben, wie in der Abbildung
angegeben.
Die 3 roten Punkte zeigen auf Schrauben, für die Sie
einen TORX-Schraubendreher mit 0,6Nm Drehmo-
ment verwenden.
Die blaue Punkte zeigen auf Schrauben, für die Sie
einen Kreuzschlitzschraubendreher mit 0,6Nm Dreh-
moment verwenden.
