9 Reparaturen an SmartFeeder 12mmX / 16mmX
9.3 Seitenabdeckungen
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 189
9.3.2 Linke Seitenabdeckung montieren
► Legen Sie das Zuführmodul vorsichtig mit der
rechten Seite auf eine stabile, ebene und saube-
re Unterlage.
► Befestigen Sie die Schrauben, wie in der Abbil-
dung angegeben. Beginnen Sie mit den inneren
Schrauben und arbeiten Sie sich nach außen vor.
Die 3 roten Punkte zeigen auf Schrauben, für die Sie
einen TORX-Schraubendreher mit 0,6Nm Drehmo-
ment verwenden.
Die blaue Punkte zeigen auf Schrauben, für die Sie
einen Kreuzschlitzschraubendreher mit 0,6Nm Dreh-
moment verwenden.
9.3.3 Rechte Seitenabdeckung entfernen
► Legen Sie das Zuführmodul vorsichtig mit der lin-
ken Seite auf eine stabile, ebene und saubere
Unterlage.
► Lösen Sie die Schrauben, wie in der Abbildung
angegeben.
Die 3 roten Punkte zeigen auf Schrauben, für die Sie
einen TORX-Schraubendreher mit 0,6Nm Drehmo-
ment verwenden.
Die blaue Punkte zeigen auf Schrauben, für die Sie
einen Kreuzschlitzschraubendreher mit 0,6Nm Dreh-
moment verwenden.
9.3.4 Rechte Seitenabdeckung montieren
► Legen Sie das Zuführmodul vorsichtig mit der lin-
ken Seite auf eine stabile, ebene und saubere
Unterlage.
► Befestigen Sie die Schrauben, wie in der Abbil-
dung angegeben. Beginnen Sie mit den inneren
Schrauben und arbeiten Sie sich nach außen vor.
Die 3 roten Punkte zeigen auf Schrauben, für die Sie
einen TORX-Schraubendreher mit 0,6Nm Drehmo-
ment verwenden.
Die blaue Punkte zeigen auf Schrauben, für die Sie
einen Kreuzschlitzschraubendreher mit 0,6Nm Dreh-
moment verwenden.
9 Reparaturen an SmartFeeder 12mmX / 16mmX
9.4 EDIF
190 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017
9.4 EDIF
Benötigtes Ersatzteil

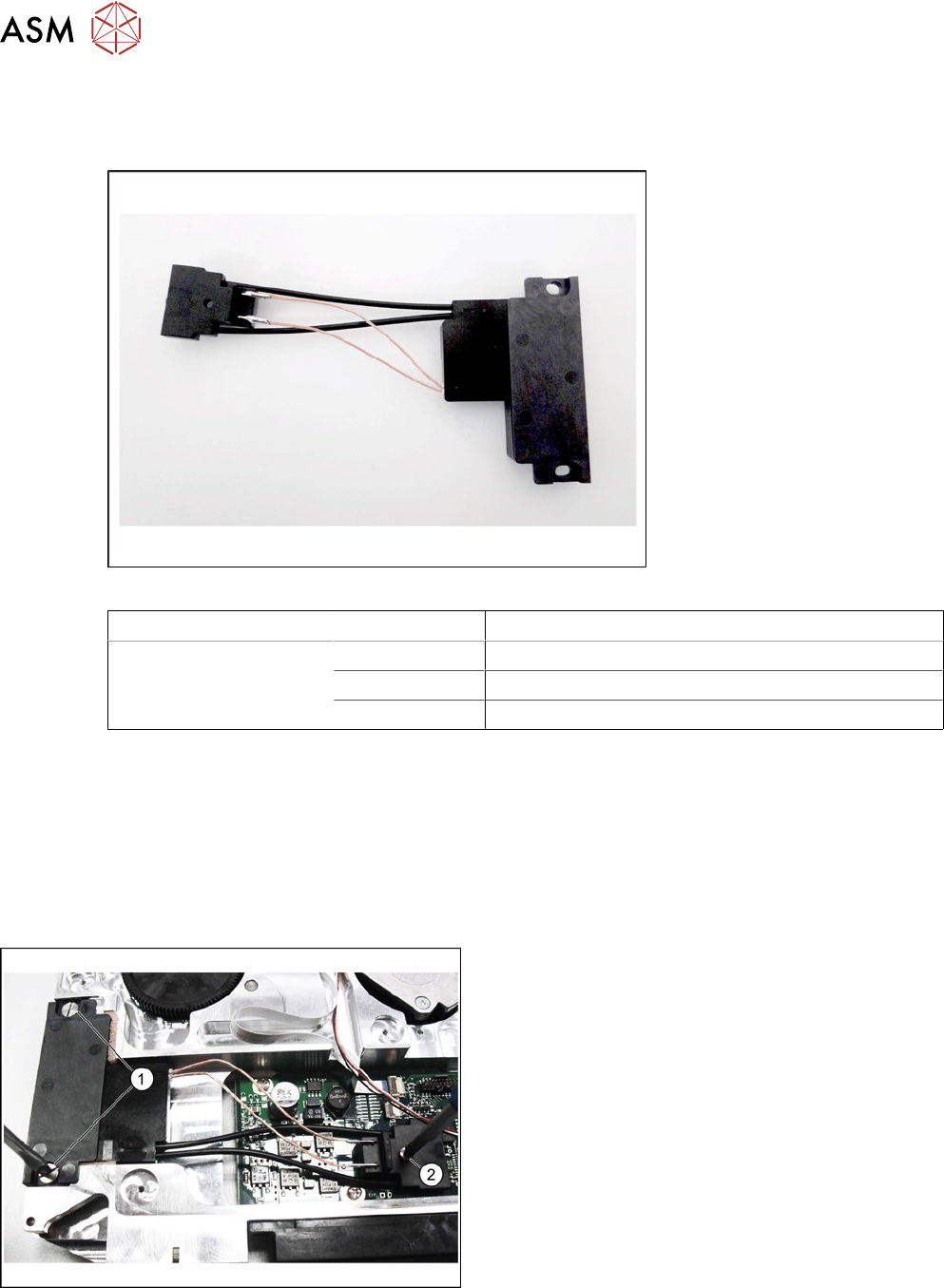

Abb.65: EDIF-Sekundär kpl.
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 12 mm X
SmartFeeder 16 mm X
03125222-xx EDIF-Sekundaer kpl. X Smart
03012683-xx DruckfederD-027
03068667-xx Bundschraube ø4x4,5 M3 /X2x8
Benötigtes Werkzeug
●
Schlitzschraubendreher 0,6Nm
●
Kreuzschlitzschraubendreher 0,6Nm
●
Kreuzschlitzschraubendreher 0,2Nm
●
TORX-Schraubendreher 0,6Nm, Größe T8
9.4.1 EDIF entfernen
► Entfernen Sie die linke Seitenabdeckung (siehe
9.3.1 "Linke Seitenabdeckung entfernen" [}188]).
► Lösen Sie die beiden Schrauben am EDIF.(1)
► Lösen Sie die Schraube am Stecker.(2)
9 Reparaturen an SmartFeeder 12mmX / 16mmX
9.4 EDIF
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 191
► Ziehen Sie vorsichtig den Stecker nach oben
ab.(3)
► Entnehmen Sie das EDIF.
Hinweis:
Achten Sie darauf, dass die beiden Federn(4) nicht
verloren gehen.
9.4.2 EDIF montieren
► Positionieren Sie den EDIF-Stecker. Stecken Sie
hierzu die beiden Zentrierstifte an der Unterseite
des Steckers in die dafür vorgesehenen Bohrun-
gen auf der Platine.(1)
► Drücken Sie den EDIF-Stecker auf den gekenn-
zeichneten Anschluss.(2)
► Schieben Sie das EDIF in die Aussparung am
vorderen Ende des Zuführmoduls.
Hinweis:
Achten Sie darauf, dass sich die beiden Federn(3)
hinter dem EDIF befinden, gerade nach vorn zum
EDIF zeigen und beim Einsetzen nicht verkannten.
Sollten die Federn verbogen sein, müssen diese aus-
getauscht werden.
► Schrauben Sie das EDIF mit den beiden gekenn-
zeichneten Schrauben(4) mit 0,6Nm an.
► Überprüfen Sie, ob das EDIF bei leichtem Druck
von vorn wieder zurückfedert.
Wenn das EDIF nicht zurückfedert, lösen Sie die
Schrauben(4) und stellen Sie sicher, dass die
beiden Federn(3) nach vorn ausgerichtet und
nicht verkanntet sind.
► Schrauben Sie den EDIF-Stecker mit 0,2Nm
an.(5)
► Befestigen Sie die linke Seitenabdeckung (siehe
9.3.2 "Linke Seitenabdeckung montie-
ren" [}189]).
