9 Reparaturen an SmartFeeder 12mmX / 16mmX 9.5 Abholfenster Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 193 9.5.1 Abholfenster entfernen ► Legen Sie das Zuführmodul vorsichtig mit der rechten Seite auf …
9 Reparaturen an SmartFeeder 12mmX / 16mmX
9.5 Abholfenster
192 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017
9.5 Abholfenster
Benötigtes Ersatzteil

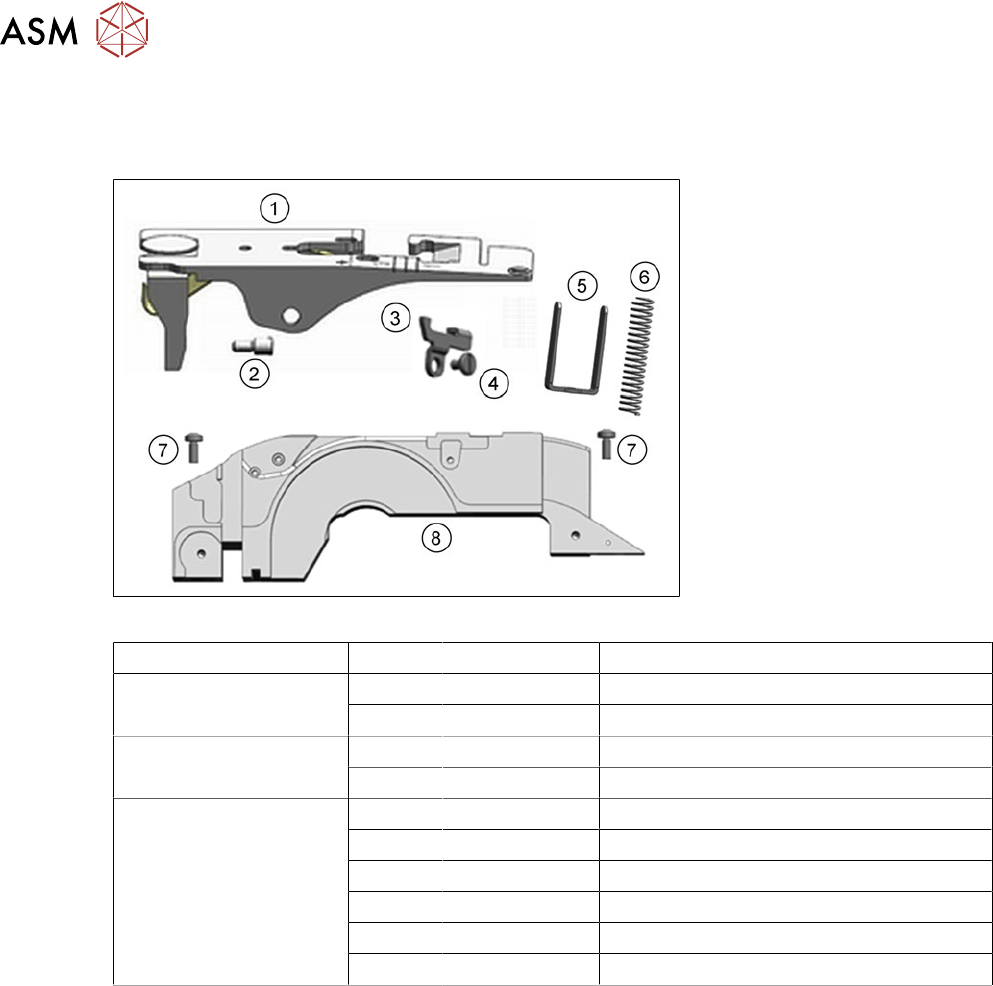

Abb.66: Abholfenster
Zuführmodul Position Artikel-Nr. Bezeichnung
SmartFeeder 12 mm X 1 03083995-xx Abholfenster mit Zuhaltung X12 V2 kpl
8 03083996-xx Gurtkanal vorne X12 V2
SmartFeeder 16 mm X 1 03082789-xx Abholfenster mit Zuhaltung X16 V2 kpl
8 03082041-xx Gurtkanal vorne X16 N
SmartFeeder 12 mm X
SmartFeeder 16 mm X
2 03082321-xx Schraubachse Abholfenster X12/X16 V2
3 03053708-xx Kipphebel /X2x8
4 03077823-xx Bundschraube /X2x8
5 03082323- Druckgabel X12/X16 V2
6 03091961-xx Druckfeder 1,1x9,0x74,0mm
7 03010209-xx ISO 7045 - M2.5 x 6-A2-50-H
Benötigtes Werkzeug
●
Schlitzschraubendreher Größe1, 0,35Nm
●
Kreuzschlitzschraubendreher 0,6Nm
●
Pinzette
9 Reparaturen an SmartFeeder 12mmX / 16mmX
9.5 Abholfenster
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 193

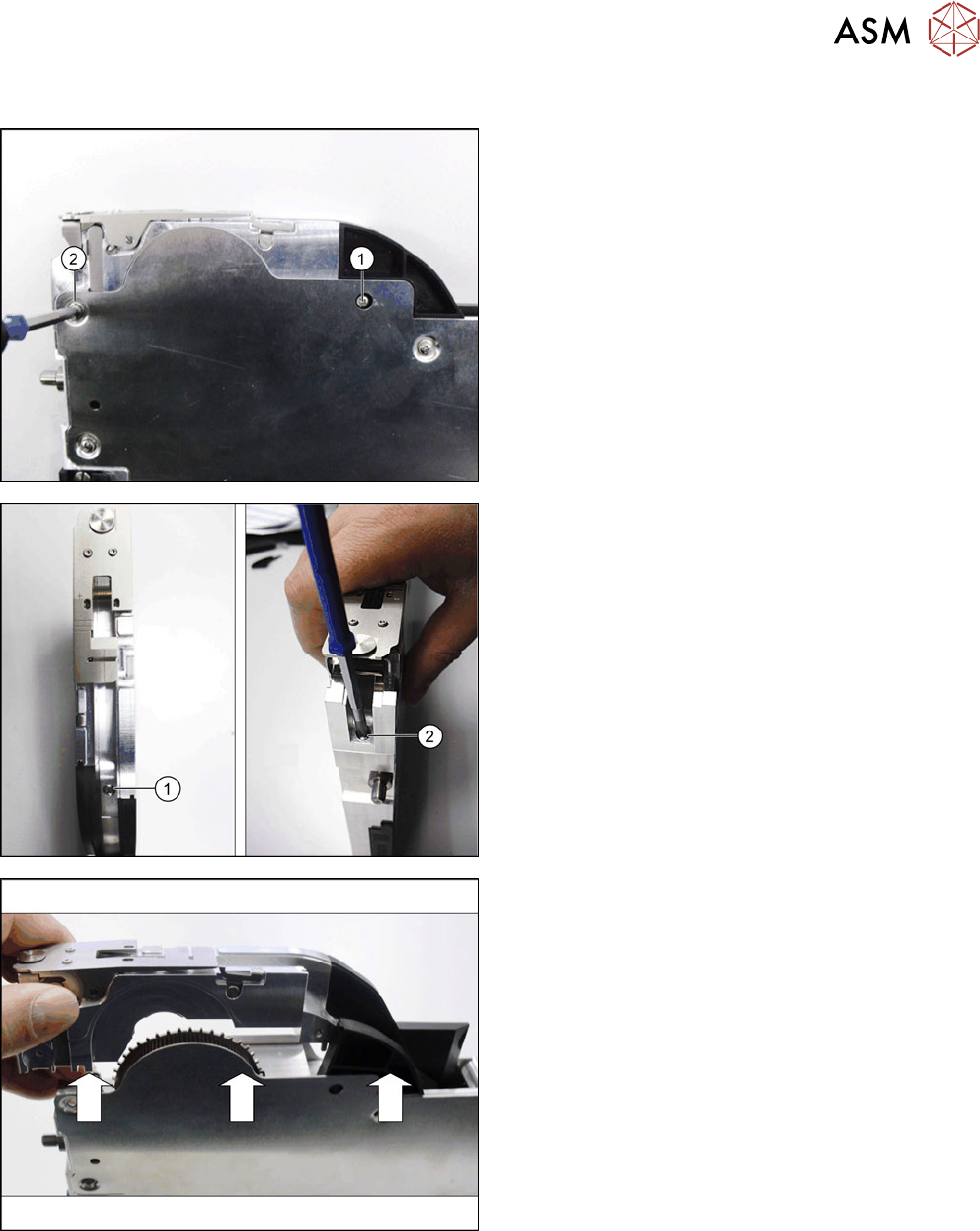

9.5.1 Abholfenster entfernen
► Legen Sie das Zuführmodul vorsichtig mit der
rechten Seite auf eine stabile, ebene und saube-
re Unterlage.
► Entfernen Sie die Schraube am Spleißsensor.(1)
► Entfernen Sie die linke obere Schraube von der
Seitenabdeckung.(2)
► Stellen Sie das Zuführmodul senkrecht auf.
► Entfernen Sie die hintere Schraube am Gurtka-
nal.(1)
► Halten Sie das Abholfenster samt Gurtkanal wie
abgebildet mit einer Hand fest, um der Federkraft
der Druckfeder entgegen zu wirken.
► Entfernen Sie die vordere Schraube es Gurtka-
nals.(2)
► Heben Sie den Gurtkanal mit Abholfenster und
Rampe aus dem Zuführmodul.
9 Reparaturen an SmartFeeder 12mmX / 16mmX
9.5 Abholfenster
194 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017

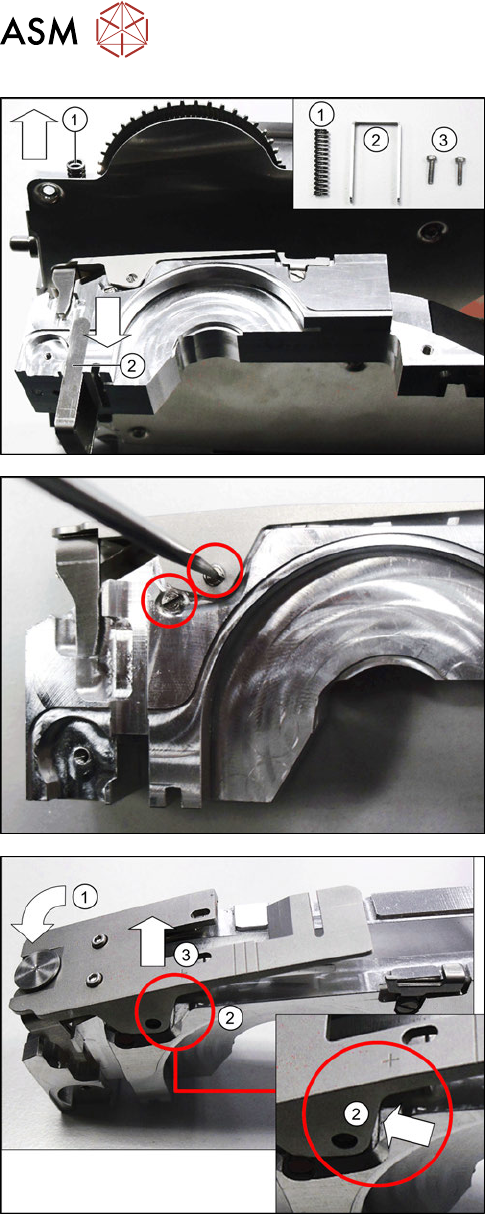

► Entnehmen Sie die Druckfeder(1), die Druckga-
bel(2) und die beide Schrauben(3), damit diese
nicht verloren gehen.
► Legen Sie das Zuführmodul vorsichtig auf eine
stabile, ebene und saubere Unterlage.
► Legen Sie den Gurtkanal mit der rechten Seite
vorsichtig auf eine auf eine stabile, ebene und
saubere Unterlage.
► Entfernen Sie die beiden gekennzeichneten
Schraubachsen.
► Drücken Sie das Abholfenster vorn bis zum
Anschlag herunter.(1)
Achten Sie dabei darauf, dass das Abholfensters
in die Aussparung am Gurtkanal gedrückt werden
kann.(2)
► Drücken Sie das Abholfenster zur Seite in die
Aussparung am Gurtkanal.(3)
Achten Sie darauf, dass Sie dabei das Abhol-
fenster aus der Rastnase auf der rechten Seite
des Gurtkanals herausschieben.
