9 Reparaturen an SmartFeeder 12mmX / 16mmX
9.5 Abholfenster
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 195

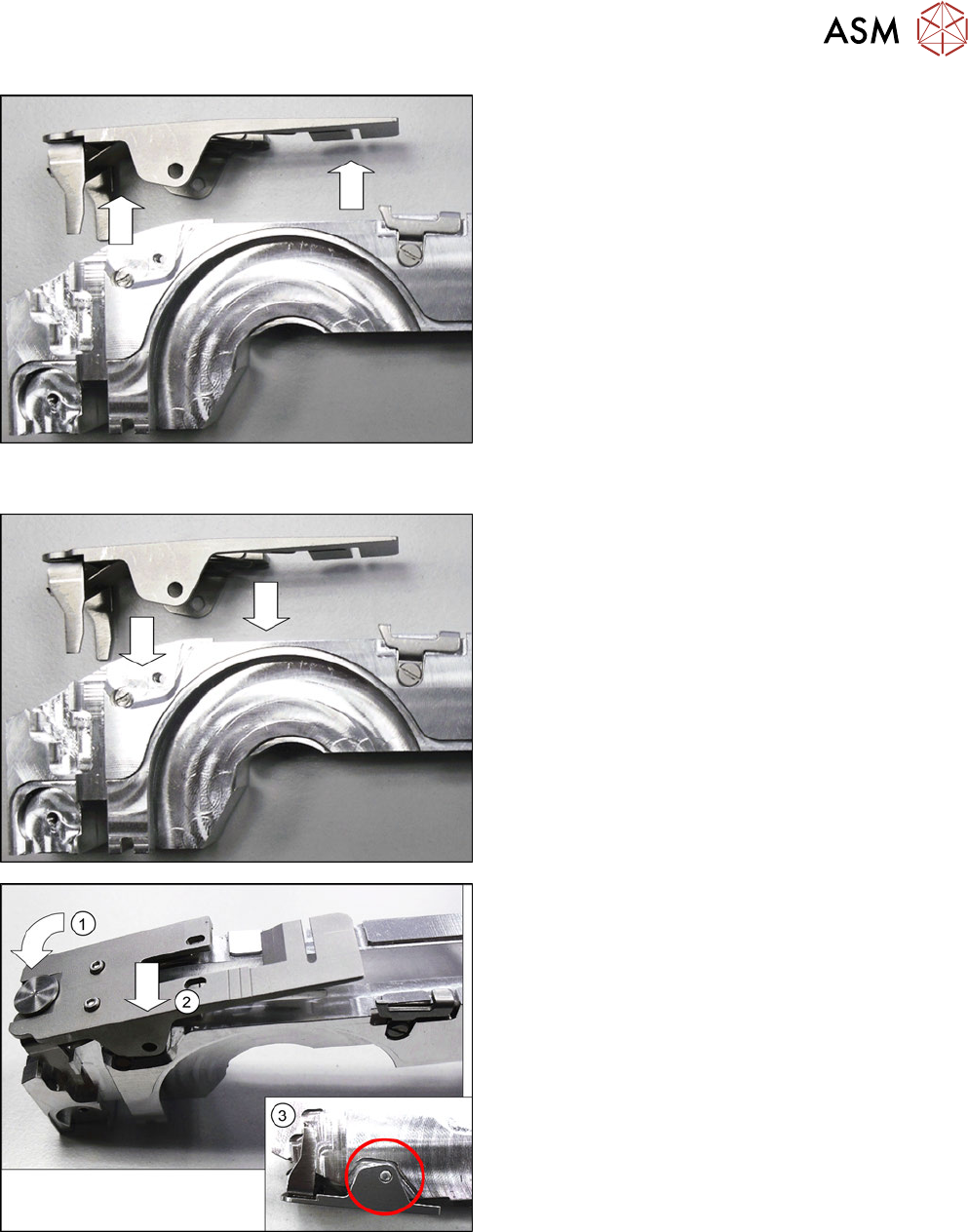

► Heben Sie das Abholfenster nach oben vom
Gurtkanal ab.
9.5.2 Abholfenster montieren
► Setzen Sie das Abholfenster von oben auf den
Gurtkanal.
► Drücken Sie das Abholfenster vorn nach un-
ten.(1)
► Schieben Sie das Abholfenster seitlich in die ab-
gebildete Position.(2)
Achten Sie dabei darauf, dass das Abholfenster
auf der rechten Seite des Gurtkanals in die Rast-
nase einrastet.(3)
9 Reparaturen an SmartFeeder 12mmX / 16mmX
9.5 Abholfenster
196 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017

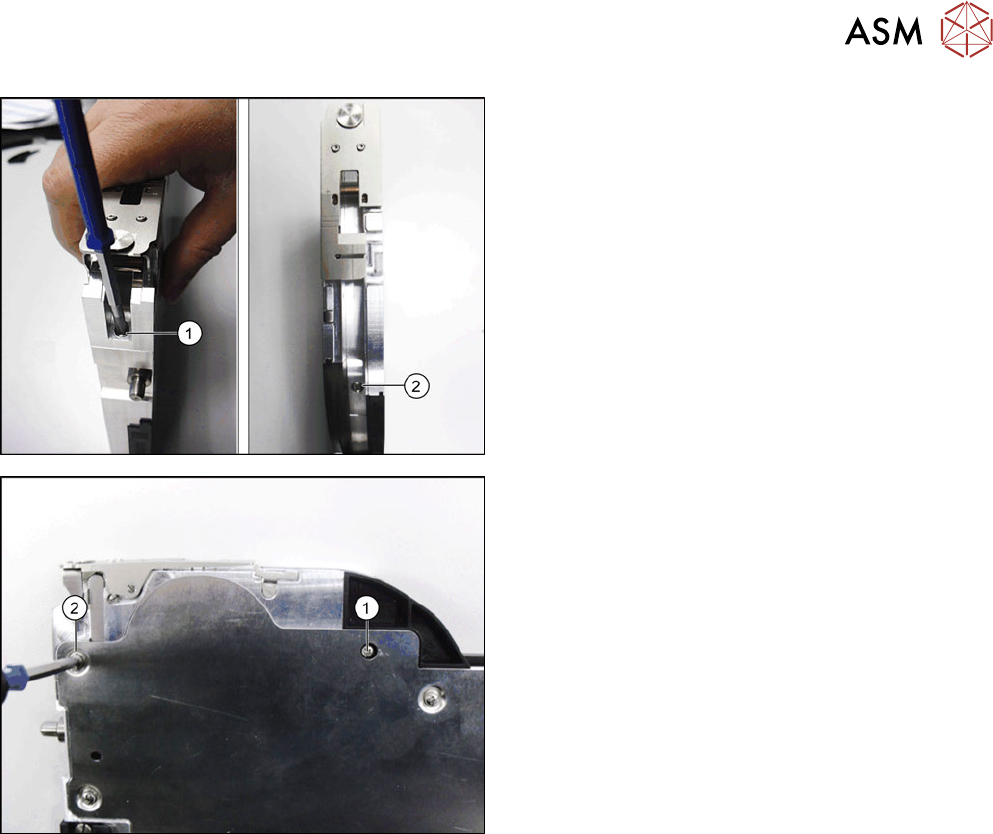

► Fixieren Sie das Abholfenster mit einer Schrau-
bachse mit 0,35Nm.(1)
Achten Sie darauf, dass der Kopf der Schrau-
bachse bündig mit der Seite des Abholfensters
abschließt.
► Befestigen Sie die zweite Schraubachse mit
0,35Nm.(2)

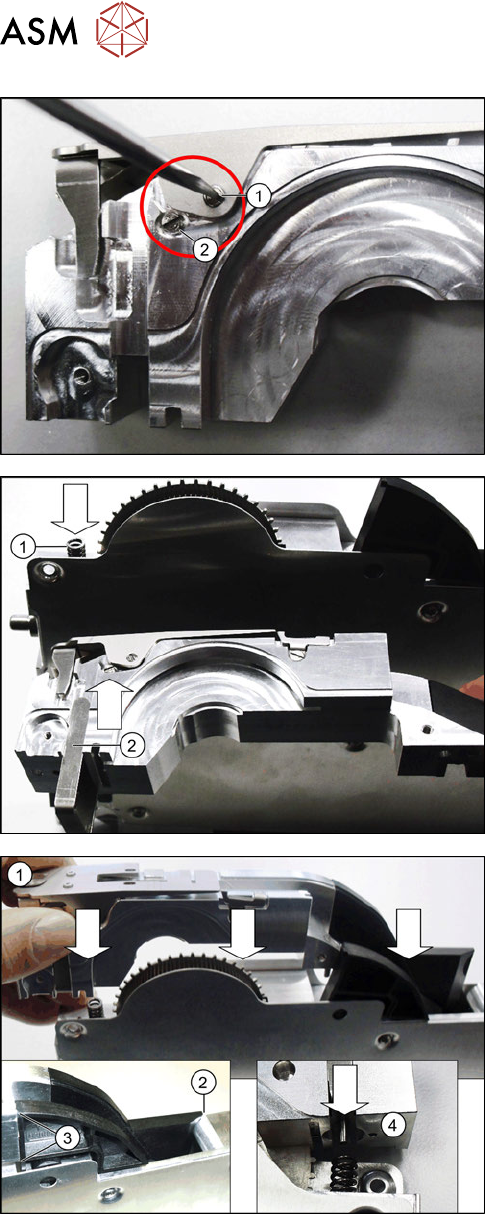

► Setzen Sie die Druckfeder wie abgebildet in den
Grundkörper des Zuführmoduls ein.(1)
► Schieben Sie die Druckgabel von unten an den
Gurtkanal.(2)
► Setzen Sie den Gurtkanal von oben auf das
Zuführmodul.(1)
Achten Sie beim Einsetzen darauf, dass hinten
der Gurtkanal an der Rampe(2) und am Spleiß-
sensor(3) bündig abschließt. Vorn muss der Stift,
der sich in der Druckgabel befindet, in die Druck-
feder greifen.(4)
9 Reparaturen an SmartFeeder 12mmX / 16mmX
9.5 Abholfenster
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 197
► Stellen Sie das Zuführmodul senkrecht auf.
► Halten Sie das Abholfenster samt Gurtkanal wie
abgebildet mit einer Hand fest, um der Federkraft
der Druckfeder entgegen zu wirken.
► Befestigen Sie die vordere Schraube es Gurtka-
nals mit 0,6Nm.(1)
► Befestigen Sie die hintere Schraube mit 0,6Nm
am Gurtkanal.(2)
► Legen Sie das Zuführmodul vorsichtig mit der
rechten Seite auf eine stabile, ebene und saube-
re Unterlage.
► Befestigen Sie die Schraube mit 0,6Nm am
Spleißsensor.(1)
► Befestigen Sie die linke obere Schraube mit
0,6Nm an der Seitenabdeckung(1).
