9 Reparaturen an SmartFeeder 12mmX / 16mmX
9.6 Spleißsensor
198 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017
9.6 Spleißsensor
HINWEIS
Spleißsensor oder Dummy
Im Zuführmodul kann ein Spleißsensor oder ein Spleißsensor-Dummy verbaut sein. Die
Bearbeitung ist jedoch in beiden Fällen gleich.
Benötigtes Ersatzteil

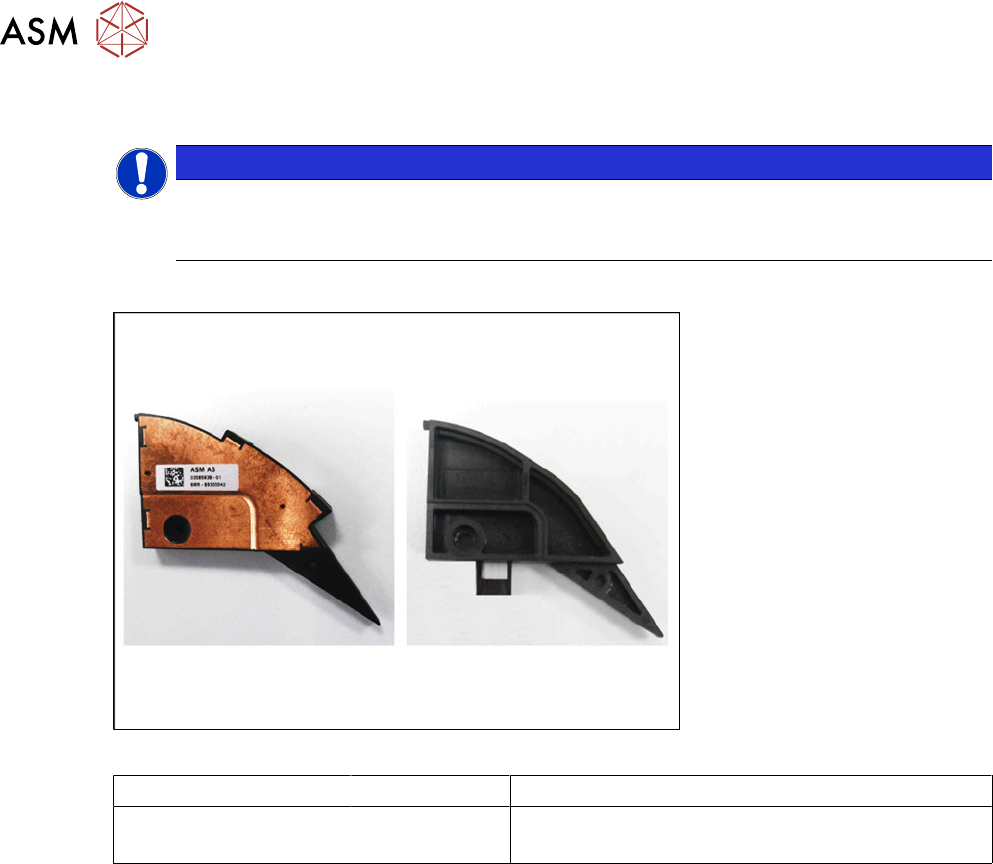

Abb.67: Spleißsensor (links) / Spleißsensor-Dummy (rechts)
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 12 mm X
SmartFeeder 16 mm X
03085638-xx
03085517Sxx
Spleißsensor X12/X16 V2
Dummy Spleißsensor X12/X16 V2
Benötigtes Werkzeug
●
Schlitzschraubendreher Größe1
●
Kreuzschlitzschraubendreher 0,6Nm
●
TORX-Schraubendreher 0,6Nm, GrößeT8
●
Pinzette
9 Reparaturen an SmartFeeder 12mmX / 16mmX
9.6 Spleißsensor
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 199

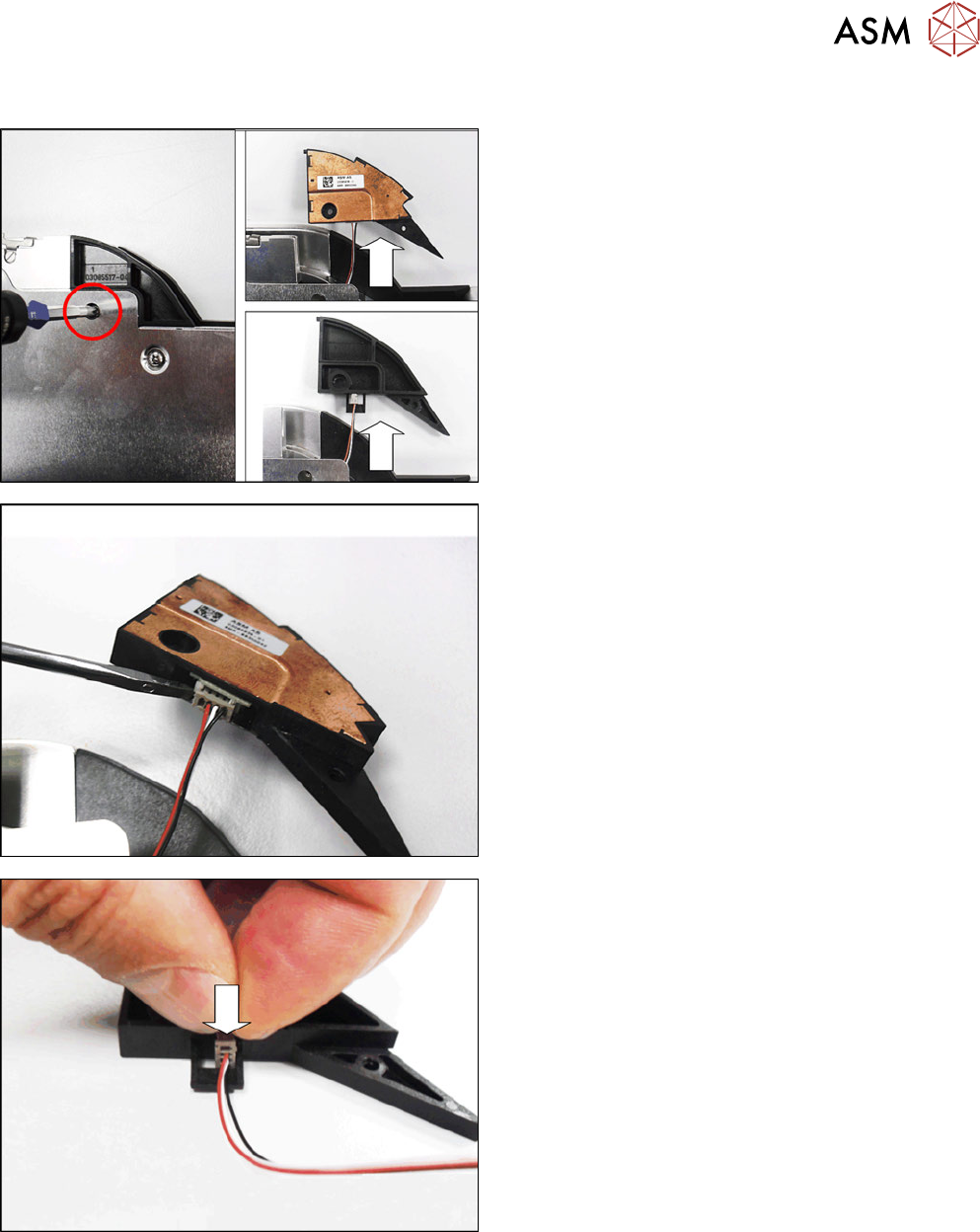

9.6.1 Spleißsensor (-Dummy) entfernen
► Legen Sie das Zuführmodul vorsichtig mit der
rechten Seite auf eine stabile, ebene und saube-
re Unterlage.
► Entfernen Sie die in der Abbildung gekennzeich-
nete Schraube.
► Entnehmen Sie den Spleißsensor bzw. Spleiß-
sensor-Dummy und ziehen Sie vorsichtig das
Kabel etwas heraus.
Beim Spleißsensor:
► Hebeln Sie vorsichtig den Stecker des Spleißsen-
sorkabels aus dem Anschluss. Verwenden Sie
dazu einen kleinen Schraubendreher oder eine
Pinzette.
Beim Spleißsensor-Dummy:
► Ziehen Sie den Stecker des Spleißsensorkabels
aus dem Spleißsensor-Dummy.
9 Reparaturen an SmartFeeder 12mmX / 16mmX
9.6 Spleißsensor
200 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017

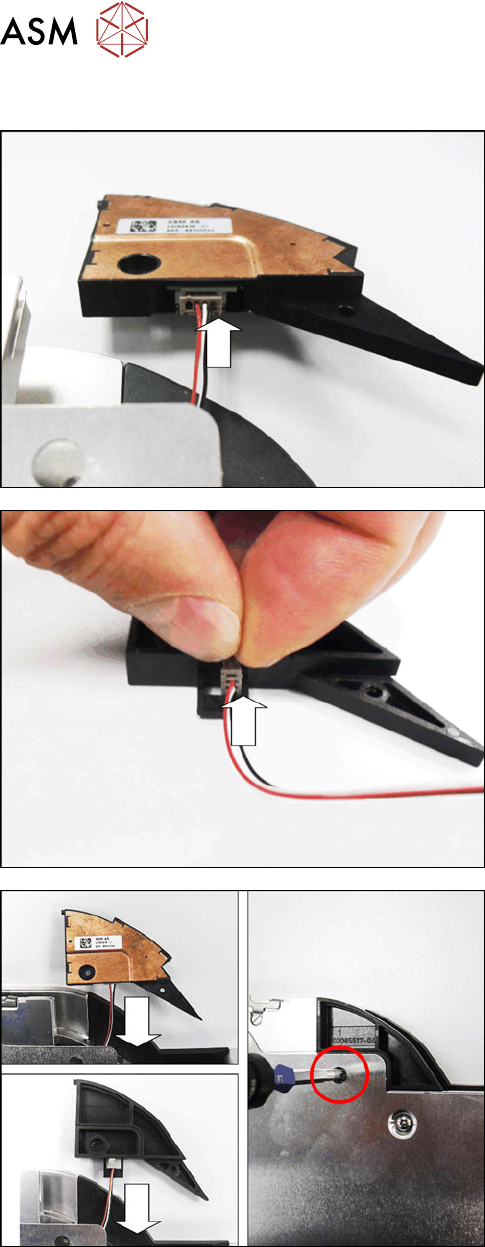

9.6.2 Spleißsensor (-Dummy) montieren
Beim Spleißsensor:
► Stecken Sie den 4-poligen Stecker des Spleiß-
sensorkabels wie abgebildet in den Spleißsensor.
Beim Spleißsensor-Dummy:
► Schieben Sie den 4-poligen Stecker des Spleiß-
sensorkabels wie abgebildet in den Spleißsen-
sor-Dummy.
► Schieben Sie das Spleißsensorkabel und den
Spleißsensor(-Dummy) wieder zurück in das Ge-
häuse des Zuführmoduls.
► Befestigen Sie den Spleißsensor(-Dummy) mit
der gekennzeichneten Schraube. Verwenden Sie
dazu einen Kreuzschlitzschraubendreher mit
0,6Nm.
