9 Reparaturen an SmartFeeder 12mmX / 16mmX 9.7 Antriebe und Getriebe Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 209 9.7.2.2 Getriebestufen montieren ► Stecken Sie das Zahnrad auf die Achse. Achten Sie …

100%1 / 300
9 Reparaturen an SmartFeeder 12mmX / 16mmX
9.7 Antriebe und Getriebe
208 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017
9.7.2.1 Getriebestufen entfernen
► Entfernen Sie die rechte Seitenabdeckung (siehe
9.3.3 "Rechte Seitenabdeckung entfer-
nen" [}189])
► Entfernen Sie den Sicherungsring(1) der Getrie-
bestufe1.
► Entfernen Sie die Beilagscheibe (2) der Getrie-
bestufe1.
► Entnehemen Sie die Getriebestufe 1.(3)
► Entfernen Sie den Sicherungsring(4) der Getrie-
bestufe2.
► Entfernen Sie die Beilagscheibe(5) der Getrie-
bestufe2.
► Entnehemen Sie die Getriebestufe 2.(6)
► Entfernen Sie den Sicherungsring(1) von Zahn-
rad6.
► Entfernen Sie die Beilagscheibe (2) von Zahn-
rad6.
► Entnehemen Sie das Zahnrad6.(3)
► Reinigen Sie den gekennzeichneten Gehäusebe-
reich mit einem fusselfreiem Tuch und entfernen
Sie das Fett von den Getriebeachsen mit etwas
Ethylalkohol.
► Fetten Sie die Getriebeachsen (4,5,6) leicht mit
PolylubGLY801.
9 Reparaturen an SmartFeeder 12mmX / 16mmX
9.7 Antriebe und Getriebe
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 209

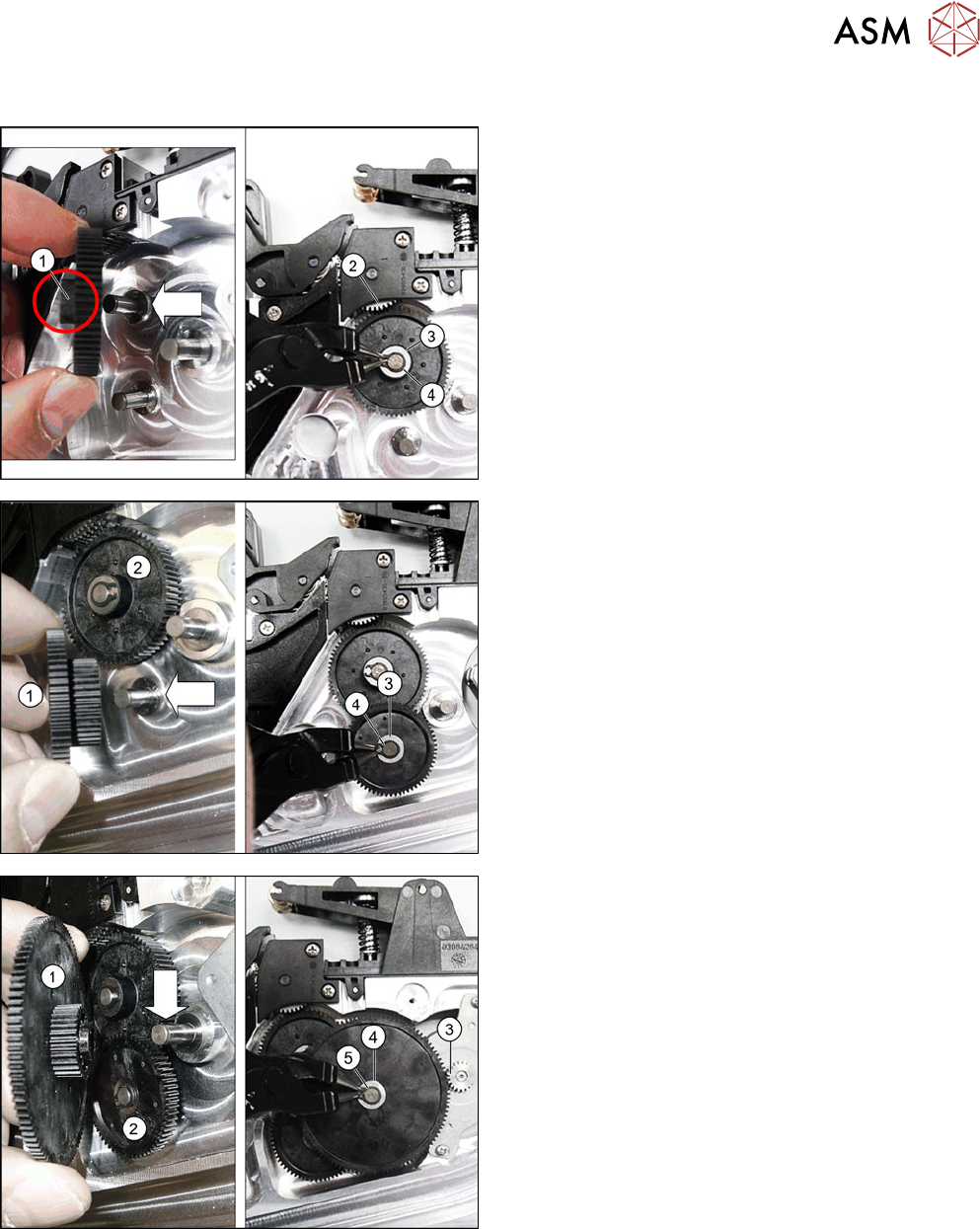

9.7.2.2 Getriebestufen montieren
► Stecken Sie das Zahnrad auf die Achse.
Achten Sie darauf, dass sich die Verlägerung der
Achsenführung(1) oben befindet und das Zahn-
rad in die Zähne des Stopfrads(2) greift.
► Legen Sie die Beilagscheibe auf.(3)
► Sichern Sie das Zahnrad mit einem neuen Siche-
rungsring.(4)
► Stecken Sie die Getriebestufe2(1) mit dem klei-
neren Zahnrad nach unten auf die Achse.
Achten Sie darauf, dass das kleinere Zahnrad
dabei unten in das Zahnrad(2) greift.
► Legen Sie die Beilagscheibe auf.(3)
► Sichern Sie die Getriebestufe mit einem neuen
Sicherungsring.(4)
► Stecken Sie die Getriebestufe1(1) mit dem klei-
neren Zahnrad nach unten auf die Achse.(1)
Achten Sie darauf, dass das kleinere Zahnrad
dabei unten in die Getriebestufe2(2) greift.
Das große Zahnrad der Getriebestufe greift oben
in das Motorritzel.(3)
► Legen Sie die Beilagscheibe auf.(4)
► Sichern Sie die Getriebestufe mit einem neuen
Sicherungsring.(5)
► Befestigen Sie die rechte Seitenabdeckung (sie-
he 9.3.4 "Rechte Seitenabdeckung montie-
ren" [}189]).
9 Reparaturen an SmartFeeder 12mmX / 16mmX
9.7 Antriebe und Getriebe
210 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017
9.7.3 Gurtantrieb (Hybrid-Schrittmotor)
Benötigtes Ersatzteil
Abb.71: Gurtantrieb Hybrid-Schrittmotor kpl.
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 12 mm X
SmartFeeder 16 mm X
03081431-xx Hybrid-Schrittmotor kpl. /X12-16 V2
03010210-xx ISO 7045 - M2.5 x 8-A2-50-H
Benötigtes Werkzeug
●
Kreuzschlitzschraubendreher 0,9Nm
●
TORX-Schraubendreher 0,6Nm, Größe T8
●
Lehre Motor Gurtantrieb /X12-16 V2, Artikel-Nr. 03085120-xx
●
Sicherungsringzange für Außenringe 3-10mm
●
Pinzette
