3 X-Feeder Test Station
3.1 Fehlermeldungen der X-Feeder Test Station
20 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017
3.1 Fehlermeldungen der X-Feeder Test Station
Wenn an der X-Feeder Testbox eine Fehlernummer angezeigt wird gehen Sie folgendermaßen
vor:
► Reinigen Sie zunächst das Zuführmodul und entfernen Sie alle Fremdkörper (z.B. Folienreste
oder Bauteile).
► Führen Sie anschließend die Aktion aus, die im Job Guide zu der jeweiligen Fehlernummer
beschrieben ist.
► Wiederholen Sie den Test.
Wenn Fehlermeldung erneut angezeigt wird, ist eine Reparatur notwendig. In der folgenden Tabel-
le finden Sie eine Zuordnung, welche Reparaturen bei den einzelnen Fehlermeldungen auszufüh-
ren sind.

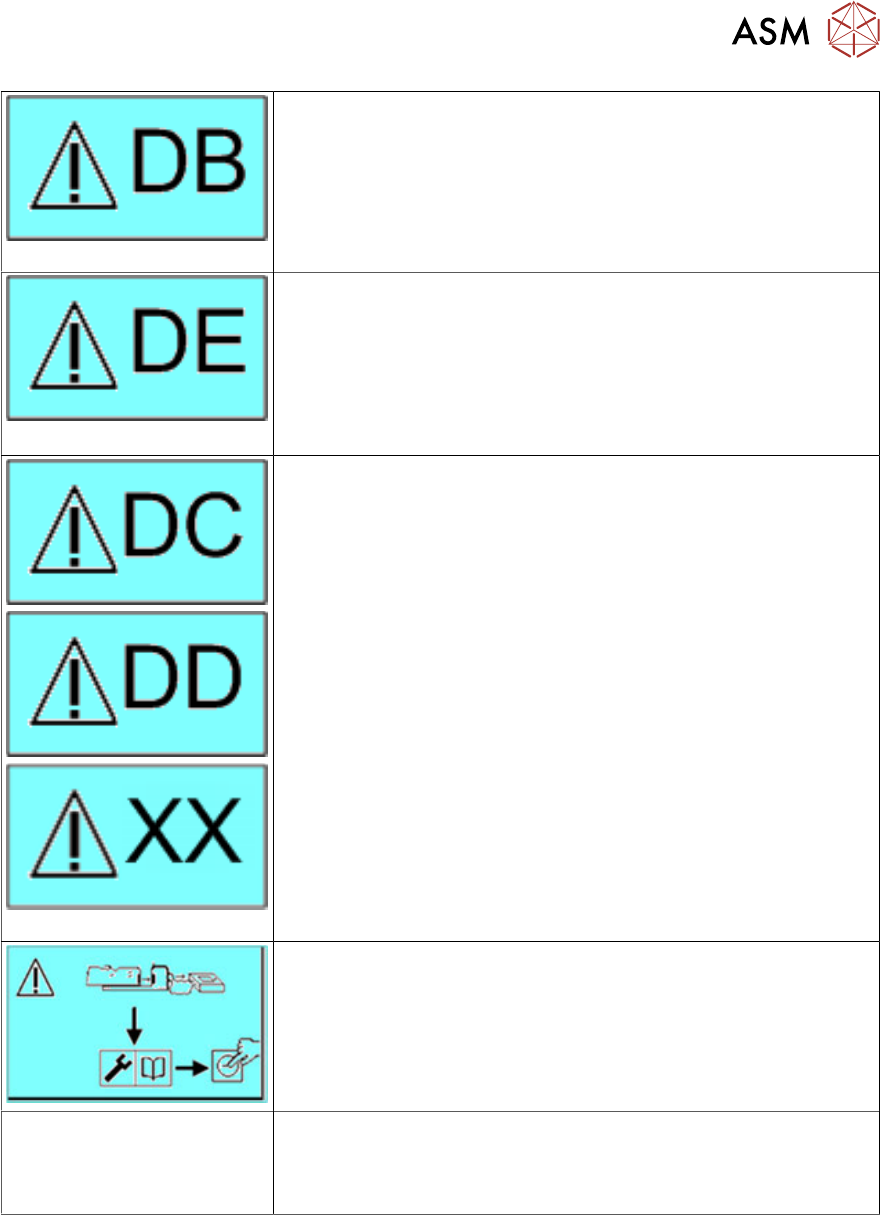

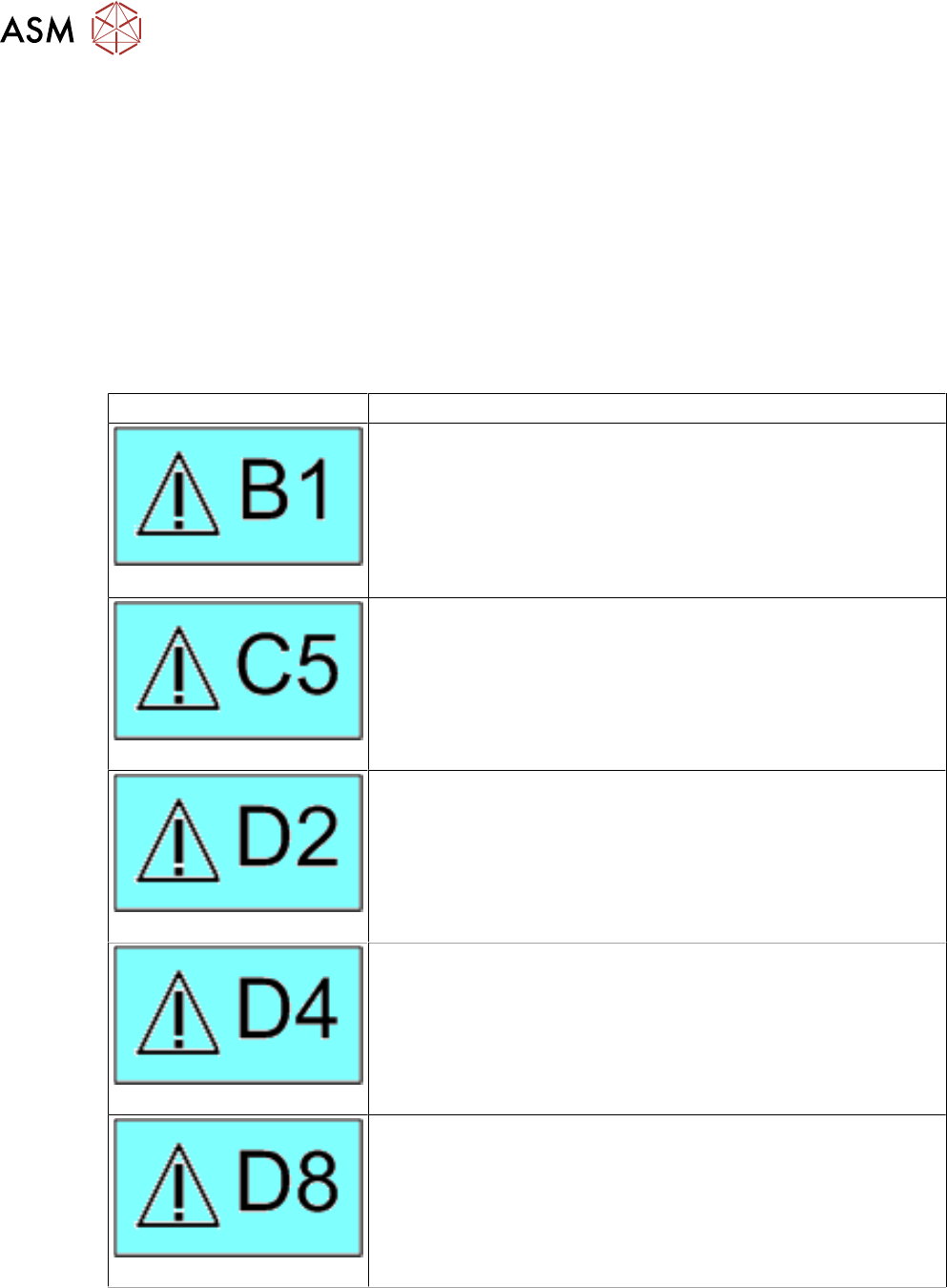

Fehler Reparatur
Griff
Wenn der Fehler auch bei eingeschobenem Griff bleibt, tauschen
Sie das Bedienfeld komplett aus.
Referenzlauf durchführen
Führen Sie einen Referenzlauf durch.
Wenn der Fehler bleibt, schicken Sie das Zuführmodul zur Repara-
tur an den Hersteller.
Transportfehler
Wenn der Fehler bleibt, schicken Sie das Zuführmodul zur Repara-
tur an den Hersteller.
Folienriss
Führen Sie die Abrüstfunktion durch.
Griff
Wenn der Fehler auch bei eingeschobenem Griff bleibt, tauschen
Sie das Bedienfeld komplett aus.
3 X-Feeder Test Station
3.1 Fehlermeldungen der X-Feeder Test Station
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 21
Referenz-Fehler
Führen Sie einen Referenzlauf durch.
Wenn der Fehler bleibt, schicken Sie das Zuführmodul zur Repara-
tur an den Hersteller.
EEPROM-Fehler
Führen Sie einen Referenzlauf durch.
Wenn der Fehler weiterhin besteht, schicken Sie das Zuführmodul
zur Reparatur an den Hersteller.
Wiederholen Sie den Test.
Wenn der Fehler weiterhin besteht, können Sie das Zuführmodul
nicht selbst reparieren.
Schicken Sie das Zuführmodul zur Reparatur zum Hersteller.
Stellen Sie sicher, dass die X-Feeder Test Station korrekt ange-
schlossen ist und starten Sie den Test erneut.
Wenn diese Meldung wiederholt angezeigt wird, ist die Kommuni-
kation mit dem Zuführmodul nicht möglich.
Schicken Sie das Zuführmodul zur Reparatur zum Hersteller.
Die Status- LED des Zuführ-
moduls blinkt rot. Bei 2x8
mm X-Feedern blinken beide
Status-LEDs
Aktualisieren Sie die Firmware (Applikation) des Zuführmoduls mit
der X-Feeder Test Station.
Wenn sich der Fehler nicht beheben lässt, schicken Sie das
Zuführmodul zur Reparatur zum Hersteller.
3 X-Feeder Test Station
3.2 Seltene Fehlerbilder
22 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017
3.2 Seltene Fehlerbilder
Einigen Zuführmodule zeigen in sehr seltenen Fällen folgende Fehlerbilder, die eine sehr komplexe
Fehlerursache haben können.
●
Kommunikationsprobleme an der Maschine
●
Probleme an der Abholposition
Kommunikationsprobleme an der Maschine
Symptom:
Der Test mit der X-Feeder Test Station wird ohne Fehler absolviert, allerdings hat das Zuführmodul
ein Kommunikationsproblem an der Maschine.
Beispiel:
das Zuführmodul meldet sich nicht an der Maschien an.
Vorgehen zum Beheben der Störung:
► Reinigen Sie das EDIF am Zuführmodul und an der Maschinen.
Versuchen Sie erneut, das Zuführmodul an der Maschien anzu melden.
► Nehmen Sie das Zuführmodul an einer anderen Maschine in Betrieb.
Diagnose:
Verschwindet der Fehler nach dem Reinigen oder nach dem Einsetzen des Zuführmoduls an einer
anderen Maschine, deutet dies auf einen Maschinenfehler hin.
Bleibt das Kommunikationsproblem zum Zuführmodul bestehen, ist das Zuführmodul defekt und
sollte zur Reparatur zum Hersteller eingesendet werden.
Probleme an der Abholposition
Hat ein Zuführmodul ein stetiges Abholproblem und sind Fehler in der Konfiguration auszuschlie-
ßen, ist das Zuführmodul defekt und sollte zur Reparatur zum Hersteller eingesendet werden.
