9 Reparaturen an SmartFeeder 12mmX / 16mmX 9.10 Klappe Folienentsorgung 226 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 9.10.1 Klappe entfernen ► Legen Sie das Zuführmodul vorsichtig mit der lin- ken Se…

100%1 / 300
9 Reparaturen an SmartFeeder 12mmX / 16mmX
9.10 Klappe Folienentsorgung
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 225

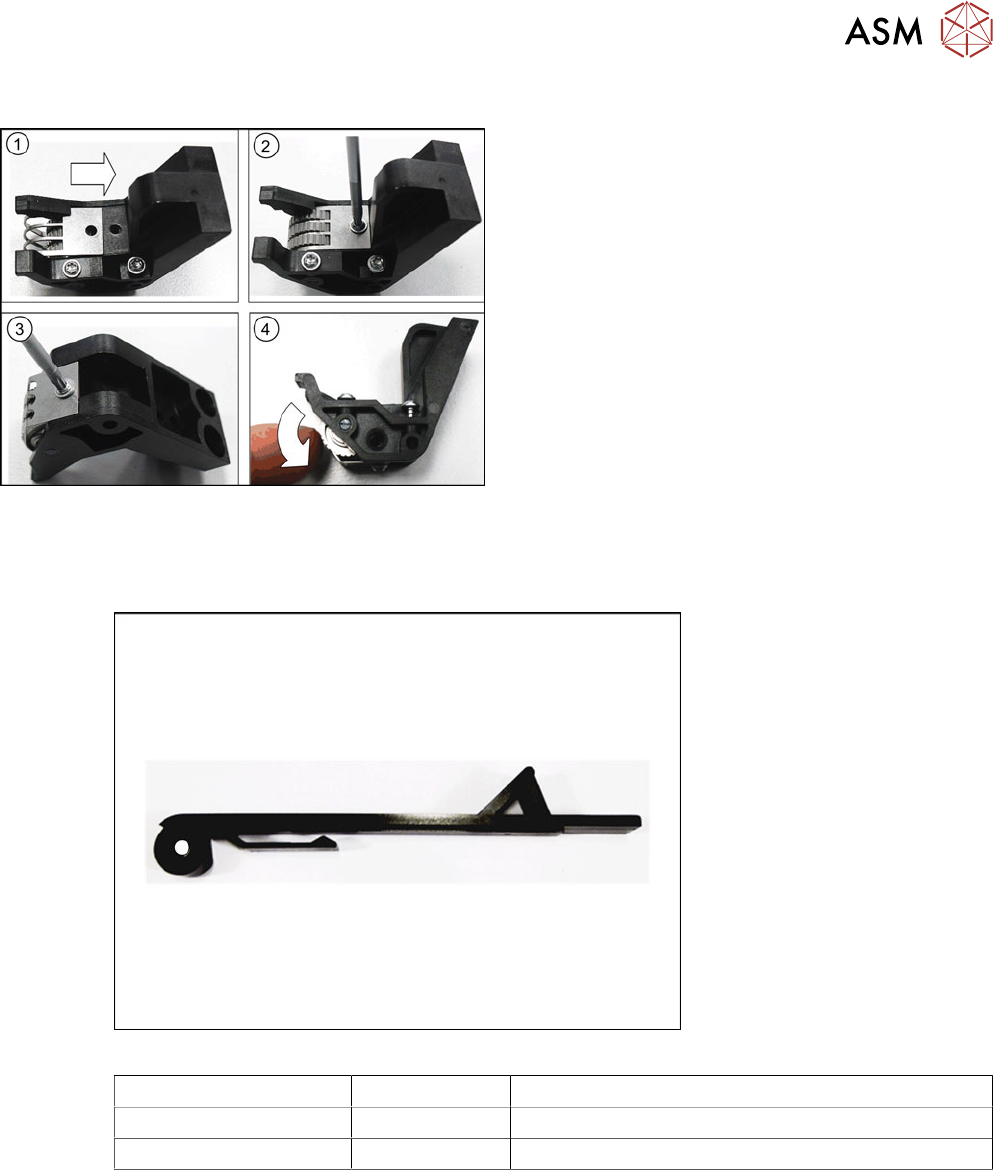

9.9.2.2 Abstreifer Wippe montieren
► Setzen Sie den Abstreifer von der Seite wie ab-
gebildet über das Stopfrad in die Wippe ein.(1)
► Richten Sie den Abstreifer gerade aus und befes-
tigen Sie ihn mit der oberen (2) und der unteren
(3) Schraube mit 0,6Nm.
► Kontrollieren Sie, ob sich das Stopfrad leicht und
nur in die abgebildete Richtung drehen lässt.
Wenn dies nicht der Fall ist, lösen Sie die beiden
Schrauben, richten Sie den Abstreifer korrekt aus
und ziehen Sie die beiden Schrauben wieder
fest.
► Setzen Sie die Wippe wieder ein (siehe 9.9.1.2
"Wippe montieren" [}223]).
9.10 Klappe Folienentsorgung
Benötigtes Ersatzteil
Abb.79: Klappe Folienentsorgung
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 12 mm X 03081997Sxx Klappe Folienentsorgung X12 V2
SmartFeeder 16 mm X 03091584-xx Klappe Folienentsorgung X16 N kpl.
Benötigtes Werkzeug
●
Inbusschlüssel Größe 3, 0,6Nm
9 Reparaturen an SmartFeeder 12mmX / 16mmX
9.10 Klappe Folienentsorgung
226 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017
9.10.1 Klappe entfernen
► Legen Sie das Zuführmodul vorsichtig mit der lin-
ken Seite auf eine stabile, ebene und saubere
Unterlage.
► Entfernen Sie die Schraubachse der Klappe(1).
Verwenden Sie hierzu einen Inbusschlüssel Grö-
ße 3.
► Entnehmen Sie die Klappe seitlich aus dem
Zuführmodul.(2)
9.10.2 Klappe montieren
► Legen Sie das Zuführmodul vorsichtig mit der lin-
ken Seite auf eine stabile, ebene und saubere
Unterlage.
► Schieben Sie die Klappe wie abgebildet seitlich in
das Zuführmodul.(1)
► Schließen Sie die Klappe.
► Befestigen Sie die Klappe mit der Schraubach-
se(2). Verwenden Sie hierzu einen Inbusschlüs-
sel Größe3 mit 0,6Nm.
9 Reparaturen an SmartFeeder 12mmX / 16mmX
9.11 Messer Folienentsorgung
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 227
9.11 Messer Folienentsorgung
Benötigtes Ersatzteil
Abb.80: Messer Folienentsorgung
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 12 mm X
SmartFeeder 16 mm X
0341370Sxx Messer
Benötigtes Werkzeug
●
TORX-Schraubendreher 0,6Nm, Größe T8
●
Pinzette
WARNUNG
Verletzungsgefahr
Die Schneide des Messers ist sehr scharf. Verwenden Sie deshalb beim Entfernen und
Montieren des Messers eine Pinzette.
9.11.1 Messer entfernen
► Legen Sie das Zuführmodul vorsichtig mit der
rechten Seite auf eine stabile, ebene und saube-
re Unterlage.
► Öffnen Sie die Klappe hinten am Folienbehälter.
► Entfernen Sie die Schraube, mit der das Messer
befestigt ist.(1)
Verwenden Sie dazu einen TORX-Schraubendre-
her Größe8.
► Entfernen Sie das Messer mit einer Pinzette.(2)
