9 Reparaturen an SmartFeeder 12mmX / 16mmX
9.12 Blattfeder
230 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017

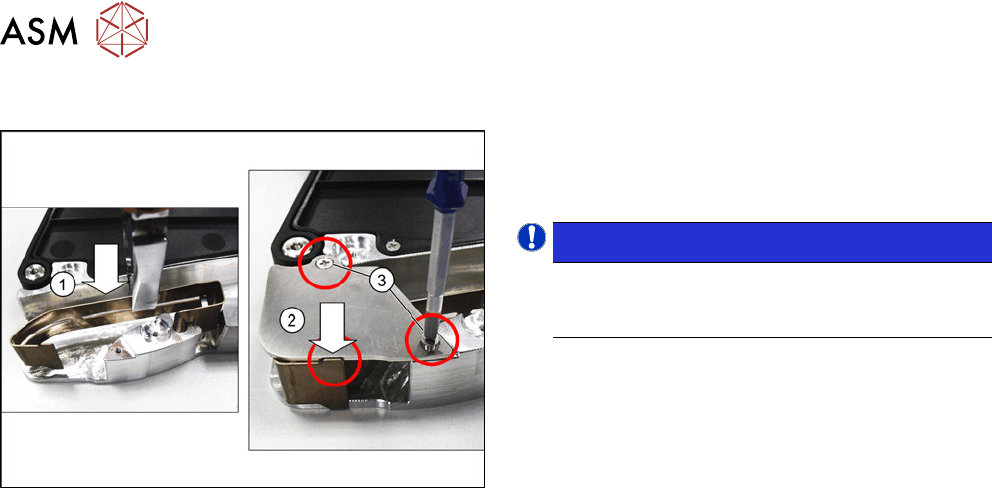

9.12.2 Blattfeder montieren
► Setzen Sie die Blattfeder wie abgebildet in das
Zuführmodul ein.(1)
► Legen Sie das Stützblech auf.(2)
 HINWEIS!
Achten Sie darauf, dass sich das Ende der
Blattfeder vom Stützblech nicht eingeklemmt
wird und nach unten frei beweglich ist.
.
► Bestigen Sie das Stützblech mit den beiden ge-
kennzeichneten Schrauben. Verwenden Sie dazu
einen Kreuzschlitzschraubendreher mit 0,6Nm.
► Befestigen Sie die rechte Seitenabdeckung (sie-
he 9.3.4 "Rechte Seitenabdeckung montie-
ren" [}189]).
9 Reparaturen an SmartFeeder 12mmX / 16mmX
9.13 Griff mit Bedienfeld komplett
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 231
9.13 Griff mit Bedienfeld komplett
Benötigtes Ersatzteil

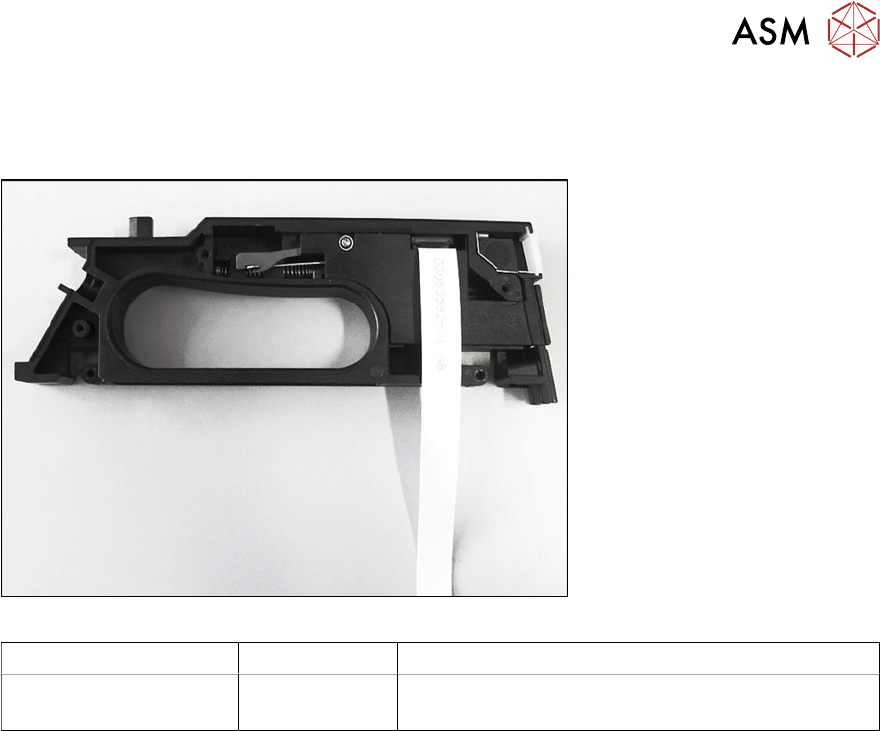

Abb.82: Griff komplett
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 12 mm X
SmartFeeder 16 mm X
03082057Sxx Griff komplett X12/X16 V2
(vormontiert mit Flachbandkabel)
Benötigtes Werkzeug
●
Kreuzschlitzschraubendreher 0,6Nm
●
TORX-Schraubendreher Größe T8, 0,6Nm
●
Pinzette
9 Reparaturen an SmartFeeder 12mmX / 16mmX
9.13 Griff mit Bedienfeld komplett
232 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017

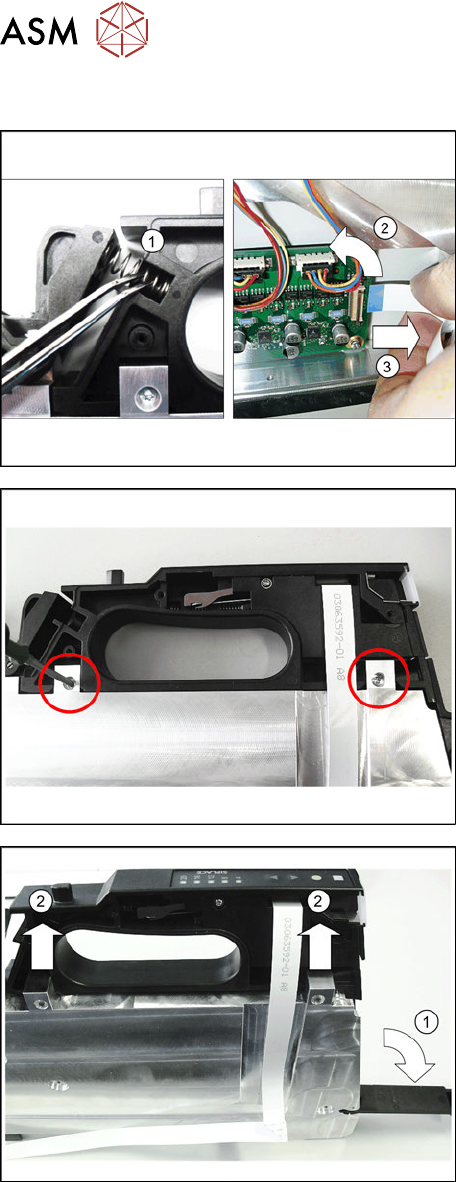

9.13.1 Griff entfernen
► Entfernen Sie die linke und die rechte Seitenab-
deckung (siehe 9.3.1 "Linke Seitenabdeckung
entfernen" [}188] und 9.3.3 "Rechte Seitenabde-
ckung entfernen" [}189]).
► Entfernen Sie beide Druckfedern aus der
Wippe.(1)
► Legen Sie das Zuführmodul vorsichtig auf die
rechte Seite.
► Öffnen Sie an der Steuerplatine den Bügel am
Flachbandanschluss.(2)
► Ziehen Sie das Flachbandkabel aus dem An-
schluss.(3)
► Entfernen Sie die beiden gekennzeichneten
Schrauben, mit denen der Griff befestigt ist.
► Stellen Sie das Zuführmodul senkrecht hin.
► Öffnen Sie die Folienentsorgungsklappe.(1)
► Schieben Sie den Griff in Pfeilrichtung zur rech-
ten Seite aus dem Rahmen des Zuführmo-
duls.(2)
► Schließen Sie die Folienentsorgungsklappe.
► Ziehen Sie das Flachbandkabel vorsichtig von
den Klebestellen ab.
