10 Reparaturen an SmartFeeder 24 - 104 mm X 10.2 Gleitführung hinten Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 237 10.2 Gleitführung hinten Benötigtes Ersatzteil Abb.84: Gleitfuehrung hinten Zuführmodul …

100%1 / 300
10 Reparaturen an SmartFeeder 24 - 104 mm X
10.1 Gleitführung vorn / Gleitfolie
236 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017
10.1.2 Gleitfolie montieren
► Drücken Sie die Gleitfolie leicht zusammen.
► Schieben Sie die Gleitfolie von vorn bis zum
Anschlag in die Gleitführung.
► Drehen Sie die Gleitfolie, bis der Schlitz vollkom-
men sichtbar ist und die Gleitfolie deutlich einras-
tet.
10 Reparaturen an SmartFeeder 24 - 104 mm X
10.2 Gleitführung hinten
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 237
10.2 Gleitführung hinten
Benötigtes Ersatzteil
Abb.84: Gleitfuehrung hinten
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 24 – 104mmX 03003994-xx Gleitführung / hinten L200
03010211-xx ISO 7045 - M2.5 x 10-A2-50-H (4x)
Benötigtes Werkzeug
●
Kreuzschlitzschraubendreher 0,6Nm
10.2.1 Gleitführung entfernen
► Drehen Sie das Zuführmodul mit der Unterseite
nach oben.
► Entfernen Sie die 4 gekennzeichneten Schrau-
ben an der Gleitführung.
► Heben Sie die Gleitführung nach oben ab.
10 Reparaturen an SmartFeeder 24 - 104 mm X
10.3 Seitenabdeckungen
238 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017

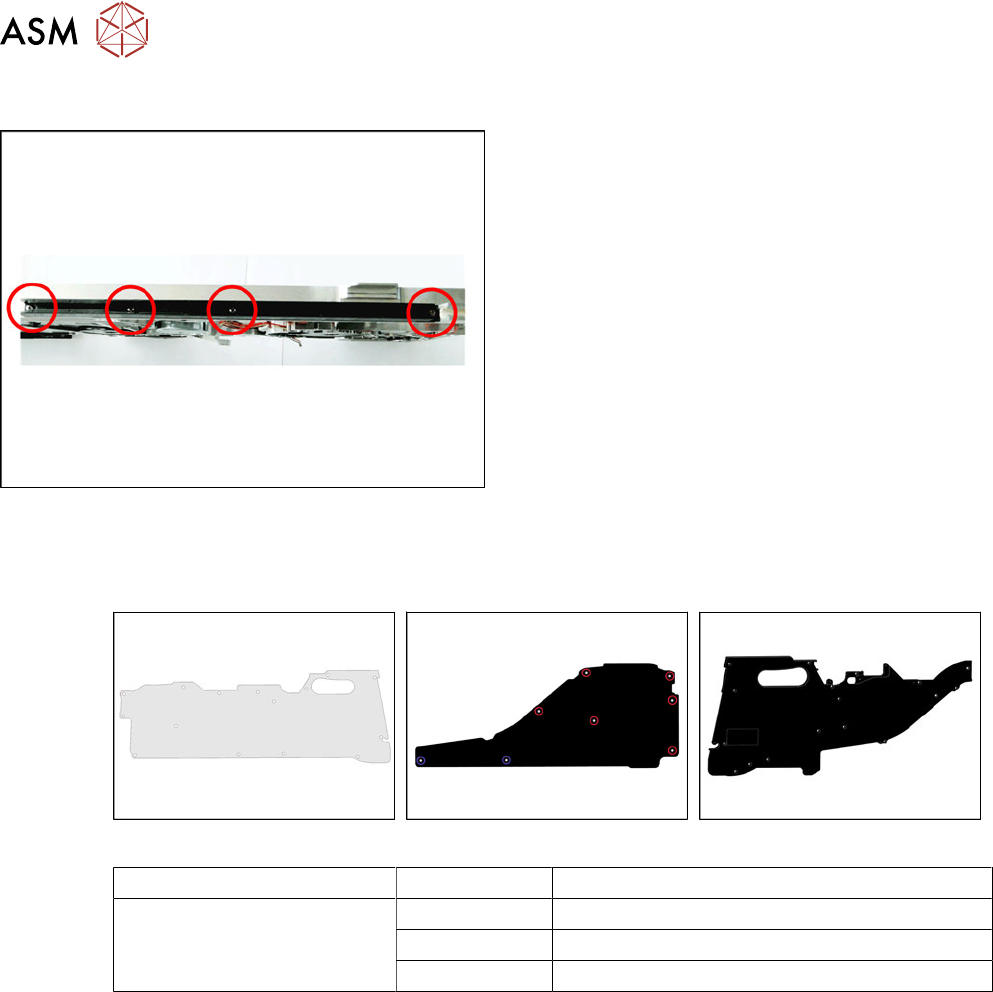

10.2.2 Gleitführung montieren
► Drehen Sie das Zuführmodul mit der Unterseite
nach oben.
► Setzen Sie die Gleitführung – wie abgebildet – an
die Unterseite des Zuführmoduls.
Beachten Sie hierbei die Anordnung der Bohrun-
gen in der Gleitführung.
► Schieben Sie die Gleitführung wie abgebildet bis
zum Anschlag nach vorn an die vordere Gleitfüh-
rung.
► Senken Sie anschließend die beiden Rastnasen
der Gleitführung in die dafür vorgesehenen Öff-
nungen an der Unterseite des Zuführmoduls.
► Befestigen Sie die Gleitführung mit den 4 Schrau-
ben mit 0,6Nm an das Zuführmodul.
10.3 Seitenabdeckungen
Benötigte Ersatzteile
Seitenblech li. X24 -104Smart Abdeckung re. X24 -104Smart Seitenwand re. X24 -104Smart
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 24 – 104 mm X 03113301Sxx Seitenblech li. X24-104Smart
03122209Sxx Abdeckung re. X24-104Smart
03122209Sxx Seitenwand re. X24-104Smart
Benötigtes Werkzeug
●
Kreuzschlitzschraubendreher 0,6Nm
●
TORX-Schraubendreher 0,6Nm, Größe T8
