10 Reparaturen an SmartFeeder 24 - 104 mm X
10.3 Seitenabdeckungen
242 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017
10.3.3.2 Seitenwand hinten rechts montieren
► Legen Sie das Zuführmodul vorsichtig mit der linken Seite auf eine stabile, ebene und saube-
re Unterlage.
► Befestigen Sie die Schrauben jeweils mit dem Werkzeug, das in der Abbildung angegeben ist.
Die unterschiedlichen Schraubentypen sind in der Abbildung farblich gekennzeichnet.
●
Blaue Punkte kennzeichnen Schrauben, für die Sie einen TORX-Schraubendreher mit 0,6Nm
Drehmoment verwenden.
Schraube: RF-SN75-2,5 x 10-9.8 [03033798-xx]
●
Rote Punkte kennzeichnen Schrauben, für die Sie einen Kreuzschlitzschraubendreher mit
0,6Nm Drehmoment verwenden.
Schraube: SN 213307-H-M2,5 x 5-A2-70 [03071822-xx]
► Stellen Sie bei der Montage der Seiten-
wand sicher, dass sich beide Rastnasen
der Blattfeder außerhalb des Grundkörpers
befinden und die Blattfeder frei nach unten
schwingen kann.
► Legen Sie das Zuführmodul vorsichtig mit
der rechten Seite auf eine stabile, ebene
und saubere Unterlage.
► Setzen Sie das Blech-Wippe wie abgebil-
det an der Folienschwinge ein.
Stellen Sie sicher, dass die Schraubachse
der Folienschwinge wie gekennzeichnet
durch das Blech geführt ist.
10 Reparaturen an SmartFeeder 24 - 104 mm X
10.3 Seitenabdeckungen
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 243

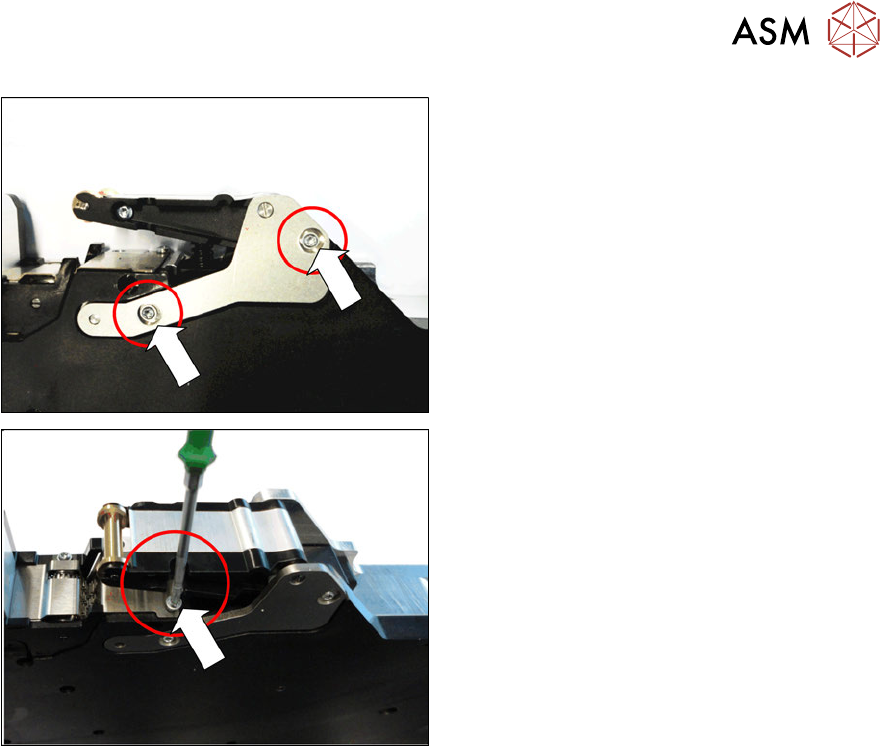

► Befestigen Sie das Blech mit den beiden in
der Abbildung gekennzeichneten Schrau-
ben.
Verwenden Sie hierzu einen TORX-
Schraubendreher Größe T8 mit 0,6Nm.
► Befestigen Sie die in der Abbildung unter
der Folienschwinge gekennzeichnete
Schraube.
Verwenden Sie hierzu einen TORX-
Schraubendreher Größe T8 mit 0,6Nm.
10 Reparaturen an SmartFeeder 24 - 104 mm X
10.4 EDIF
244 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017
10.4 EDIF
Benötigtes Ersatzteil
Abb.85: EDIF-Sekundaer kpl. X Smart
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 24 – 104 mm X 03125222Sxx EDIF-Sekundaer kpl. X Smart
03068667-xx Bundschraube ø4x4,5 M3 /X2x8
03012683-xx DruckfederD-027
Benötigtes Werkzeug
●
Schlitzschraubendreher 0,6Nm
●
Kreuzschlitzschraubendreher 0,6Nm
●
Kreuzschlitzschraubendreher 0,2Nm
●
TORX-Schraubendreher 0,6Nm, Größe T8
10.4.1 EDIF entfernen
► Entfernen Sie die linke Seitenabdeckung (siehe
10.3.1 "Seitenblech links entfernen / montie-
ren" [}239]).
► Lösen Sie die beiden Schrauben am EDIF.(1)
► Lösen Sie die Schraube am Stecker.(2)
