10 Reparaturen an SmartFeeder 24 - 104 mm X
10.6 Spleißsensor
252 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017
10.6 Spleißsensor
Benötigtes Ersatzteil

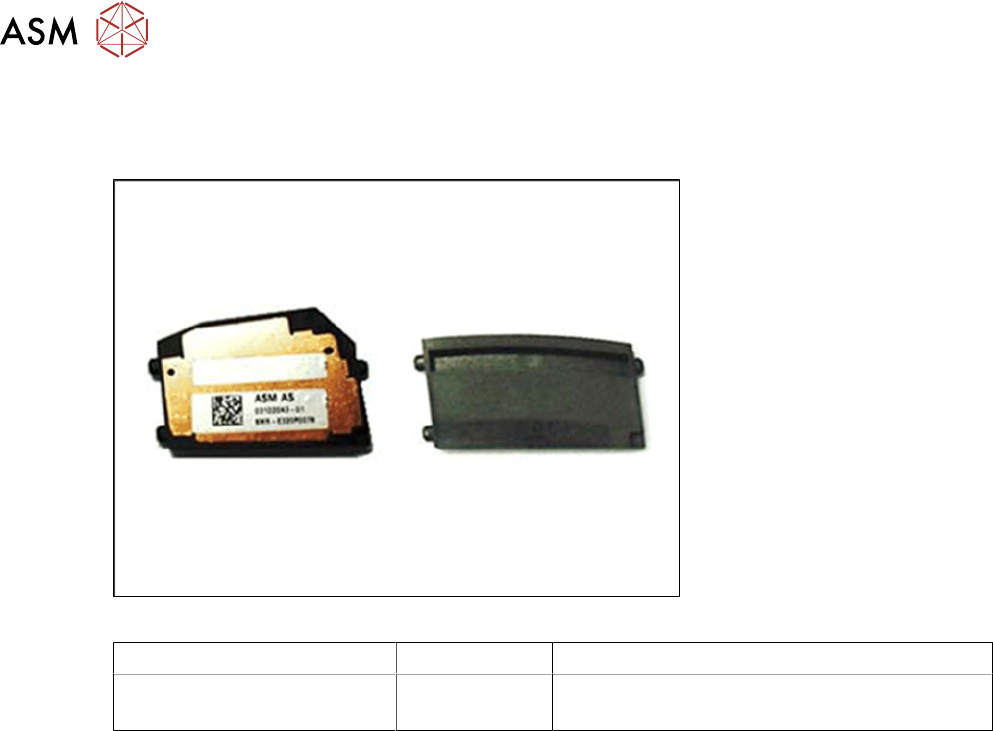

Abb.87: Spleißsensor (links) / Dummy-Spleißsensor (rechts)
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 24 - 104mmX 03107028 -xx
03104558 -xx
Spleißsensor X8Smart kpl.
Dummy Spleisssensor X8Smart
Benötigtes Werkzeug
●
TORX-Schraubendreher 0,6Nm, GrößeT8
10 Reparaturen an SmartFeeder 24 - 104 mm X
10.6 Spleißsensor
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 253

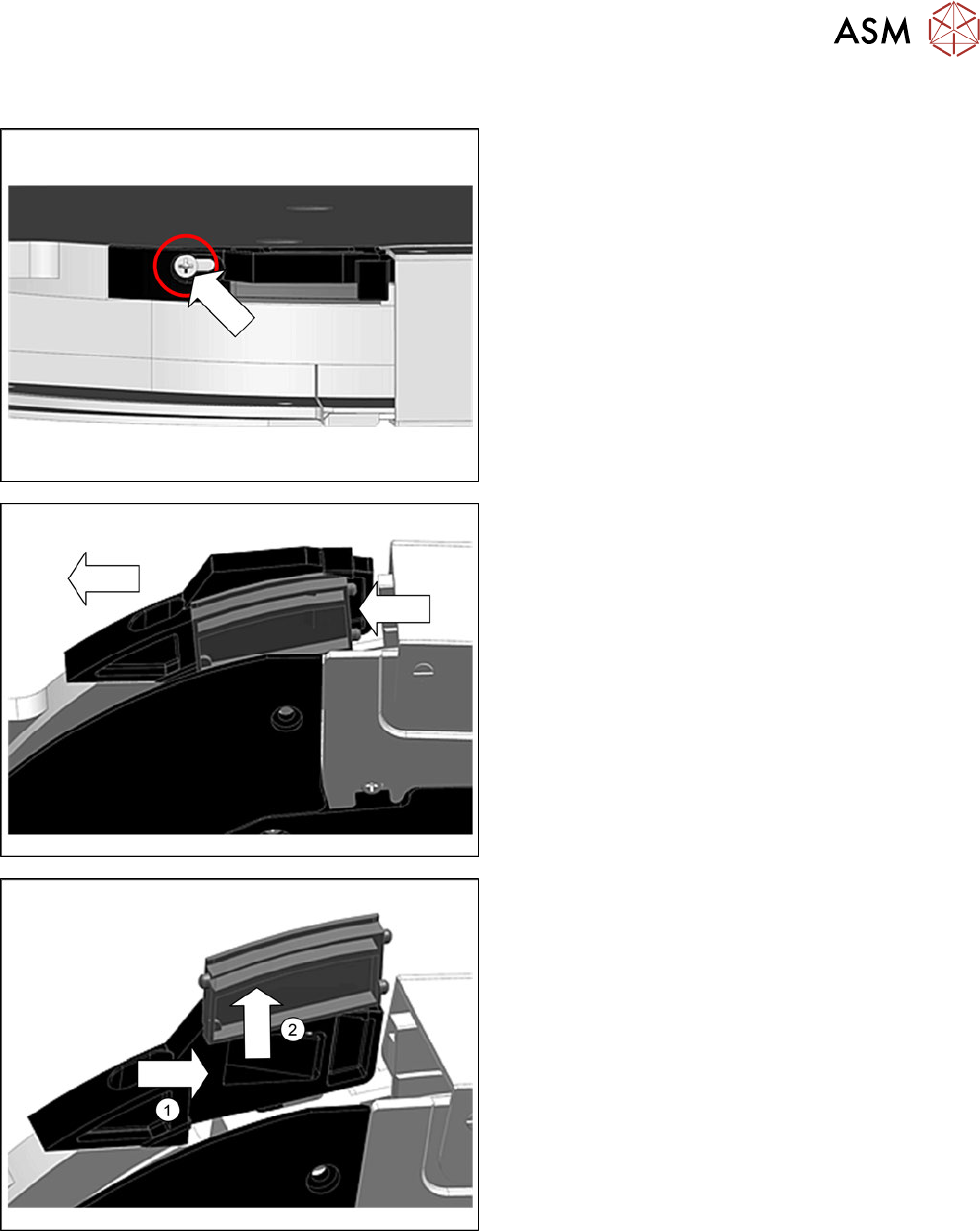

10.6.1 Spleißsensor (-Dummy) entfernen
Der Spleißsensor(-Dummy) befindet sich hinter dem
Abholfenster und wird vom „FüllstückSpleissensor" ge-
halten.
► Stellen Sie das Zuführmodul in eine stabile senk-
rechte Position.
► Öffnen Sie die in der Abbildung gekennzeichnete
Kreuzschlitzschraube, bis sich das Füllstück ver-
schieben lässt.
► Schieben Sie das Füllstück vorsichtig in Pfeilrich-
tung bis zum Anschlag.
► Schieben Sie den Spleißsensor (-Dummy) nach
rechts aus dem Füllstück.(1)
► Heben Sie den Spleißsensor (-Dummy) nach
oben heraus.(2)
10 Reparaturen an SmartFeeder 24 - 104 mm X
10.6 Spleißsensor
254 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017

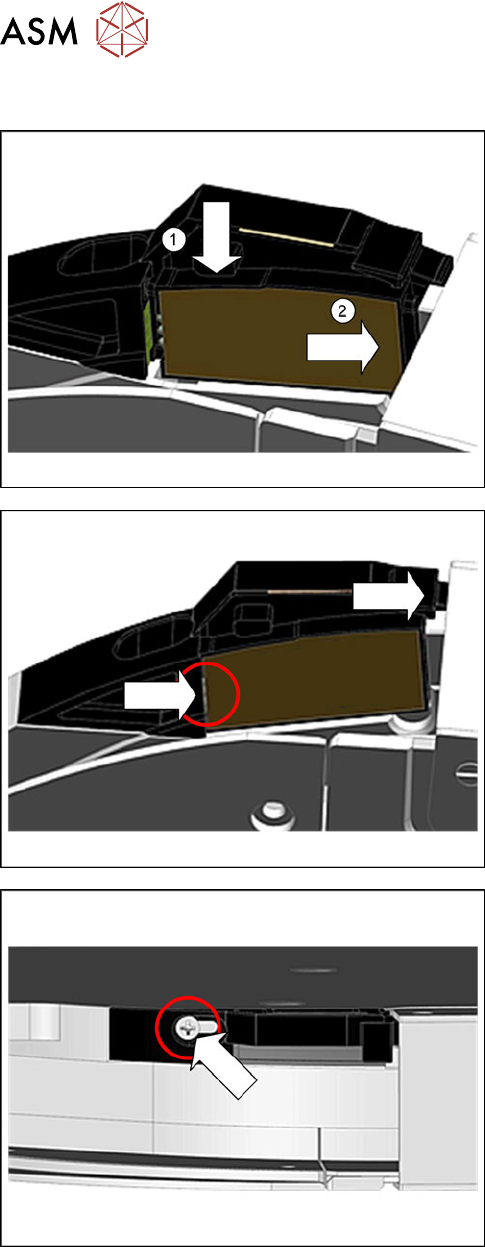

10.6.2 Spleißsensor (-Dummy) montieren
► Stellen Sie das Zuführmodul in eine stabile senk-
rechte Position.
► Heben Sie den Spleißsensor (-Dummy) wie ab-
gebildet in das Füllstück.(1)
Stellen Sie sicher, dass die 2 Fixierstifte nach
vorn und die 3 Kontaktstifte nach hinten zeigen.
► Schieben Sie den Spleißsensor (-Dummy) mit
den Fixierstiften voran bis zum Anschlag in Pfeil-
richtung nach rechts.(2)
► Schieben Sie das Füllstück bis zum Anschlag in
Pfeilrichtung nach rechts.
Beim Montieren des Spleißsensors achten Sie
darauf, dass die Kontaktstifte des Sensors die
Kontakte am Füllstück berühren.
► Befestigen Sie den Spleißsensor(-Dummy) mit
der gekennzeichneten Schraube. Verwenden Sie
dazu einen Kreuzschlitzschraubendreher mit
0,6Nm.
