10 Reparaturen an SmartFeeder 24 - 104 mm X 10.6 Spleißsensor 258 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 ► Befestigen Sie den Spleißsensor (Dummy) mit der gekennzeichneten Schraube. Verwenden Sie dazu …

100%1 / 300
10 Reparaturen an SmartFeeder 24 - 104 mm X
10.6 Spleißsensor
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 257
10.6.3.2 Füllstück montieren

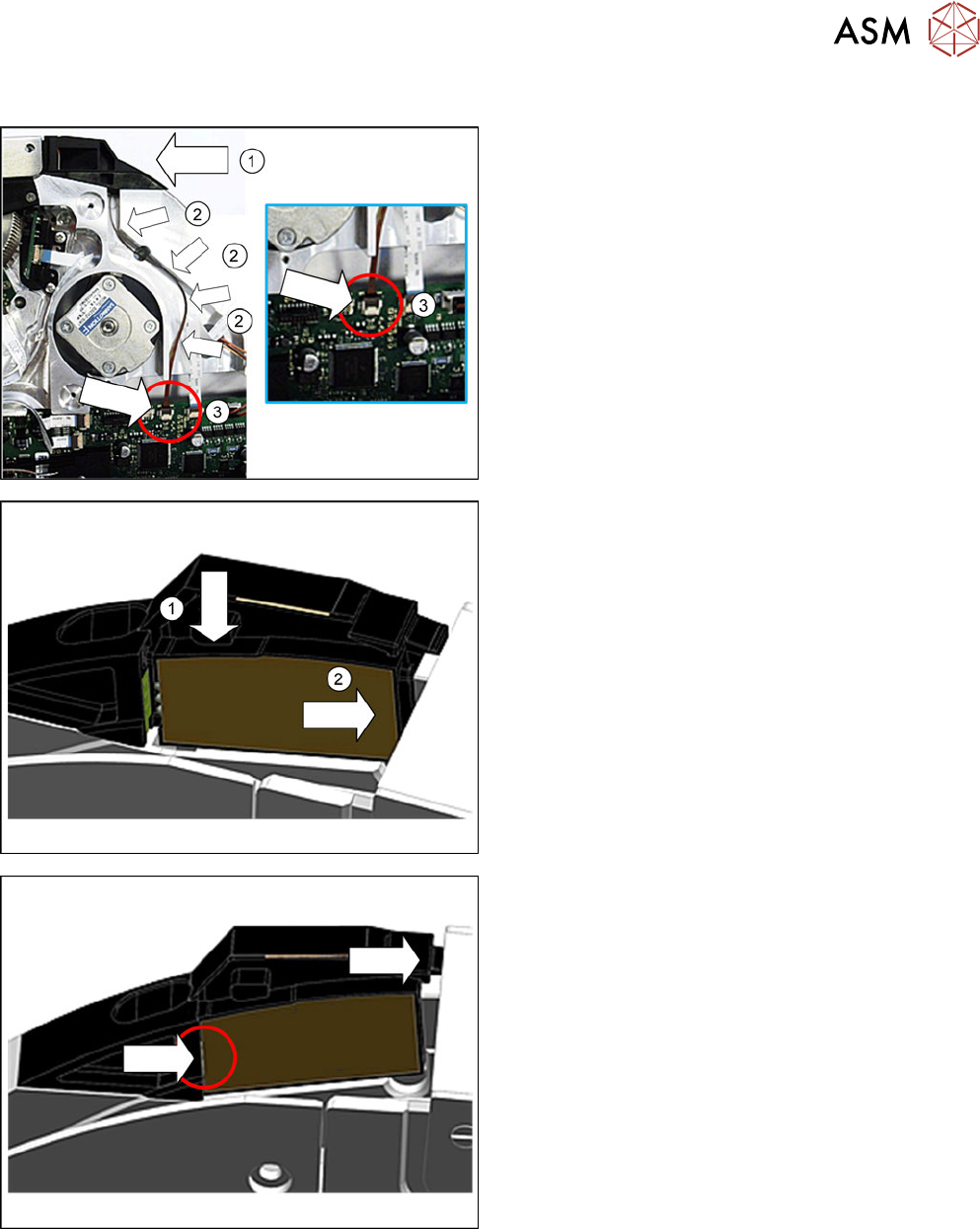

► Legen Sie das Zuführmodul vorsichtig mit der
rechten Seite auf eine stabile, ebene und saube-
re Unterlage.
► Legen Sie das Füllstück wie abgebildet an das
Zuführmodul.(1)
► Verlegen Sie das Spleißsensorkabel, wie in der
Abbildung gekennzeichnet, im Kabelkanal.(2)
► Stecken Sie den Stecker des Spleißsensorkabels
in den Anschluss auf der Steuerplatine.(3)
► Stellen Sie das Zuführmodul in eine stabile senk-
rechte Position.
► Heben Sie den Spleißsensor (-Dummy) wie ab-
gebildet in das Füllstück.(1)
Stellen Sie sicher, dass die 2 Fixierstifte nach
vorn und die 3 Kontaktstifte nach hinten zeigen.
► Schieben Sie den Spleißsensor (-Dummy) mit
den Fixierstiften voran bis zum Anschlag in Pfeil-
richtung nach rechts.(2)
► Schieben Sie das Füllstück bis zum Anschlag in
Pfeilrichtung nach rechts.
Beim Montieren des Spleißsensors achten Sie
darauf, dass die Kontaktstifte des Sensors die
Kontakte am Füllstück berühren.
10 Reparaturen an SmartFeeder 24 - 104 mm X
10.6 Spleißsensor
258 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017

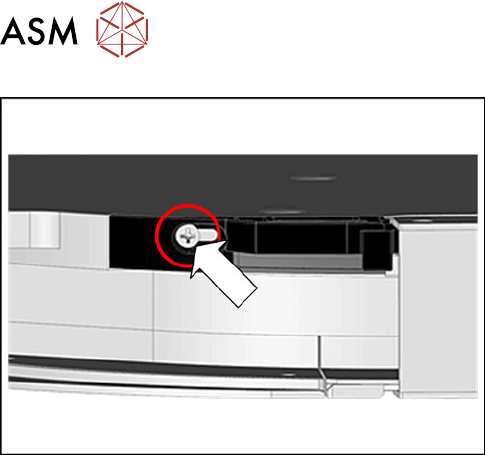

► Befestigen Sie den Spleißsensor (Dummy) mit
der gekennzeichneten Schraube. Verwenden Sie
dazu einen Kreuzschlitzschraubendreher mit
0,6Nm.
► Legen Sie das Zuführmodul vorsichtig mit der
rechten Seite auf eine stabile, ebene und saube-
re Unterlage.
► Befestigen Sie das linke Seitenblech (siehe
10.3.1 "Seitenblech links entfernen / montie-
ren" [}239]).
10 Reparaturen an SmartFeeder 24 - 104 mm X
10.7 Antriebe und Getriebe
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 259
10.7 Antriebe und Getriebe
10.7.1 Getriebestufen Gurtantrieb
Benötigte Ersatzteile

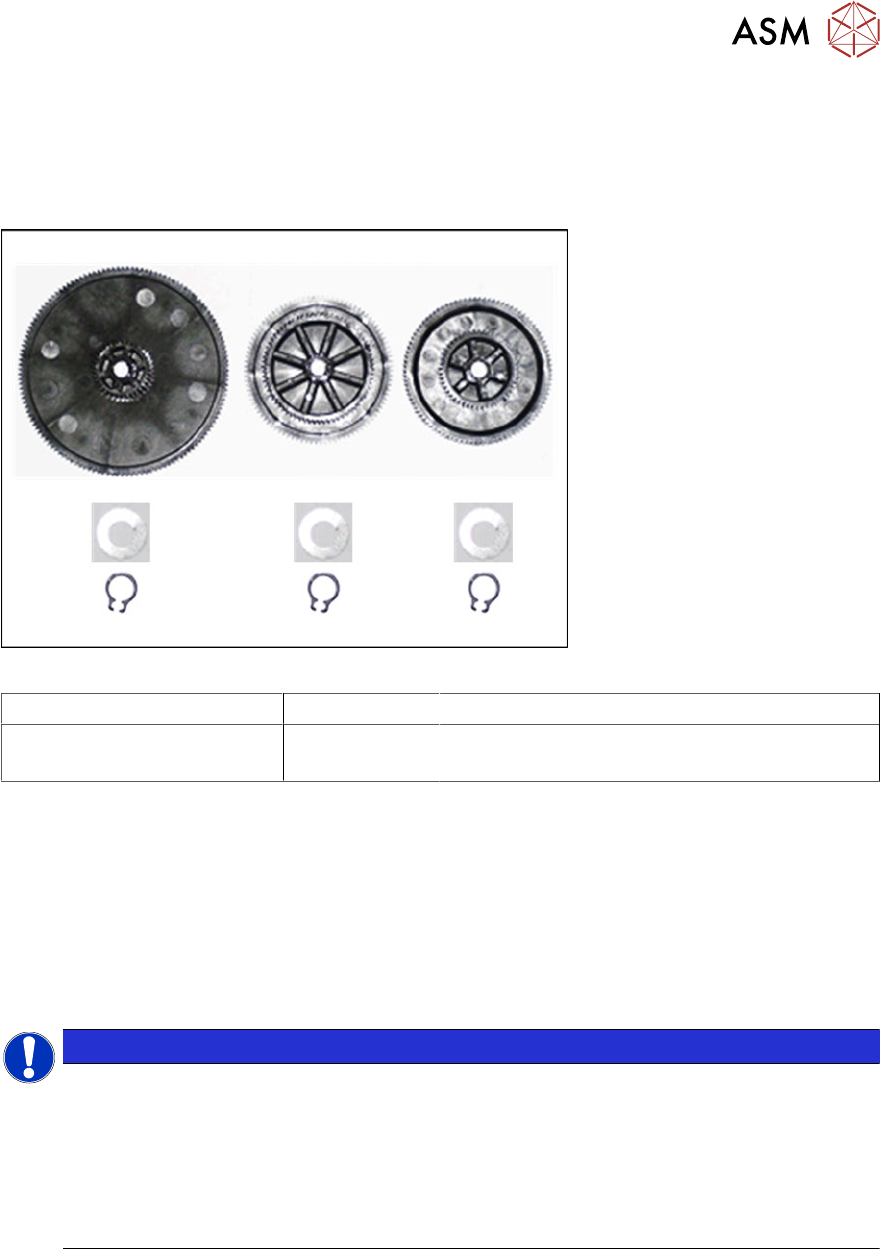

Abb.89: ETP Getriebesatz Gurt X24 Smart
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 24 - 104mmX 03154797-01
03121717-xx
ETP Getriebesatz Gurt X24 Smart
Dichtung Getriebe X24-104
Benötigte Werkzeuge und Hilfsmittel
●
Kreuzschlitzschraubendreher 0,6Nm
●
TORX-Schraubendreher 0,6Nm, Größe T8
●
Sicherungsringzange für Aussenringe 3-10mm
●
Pinzette
●
Polylub GLY 801 (Fett)
●
Ethylalkohol
HINWEIS
Getriebeschaden vermeiden
Sollten in Ihrem Zuführmodul bronzene Getriebestufen verbaut sein, müssen diese beim
Austausch komplett durch Getriebestufen aus Kunststoff ersetzt werden.
Das gleichzeitige Verwenden von Getriebestufen aus Bronze und Kunststoff ist nicht zuläs-
sig und kann zu Schäden im Getriebe führen.
Getriebestufen dürfen nicht einzeln ausgetauscht werden. Die Getriebestufen werden im-
mer komplett ausgetauscht.
