10 Reparaturen an SmartFeeder 24 - 104 mm X
10.7 Antriebe und Getriebe
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 267

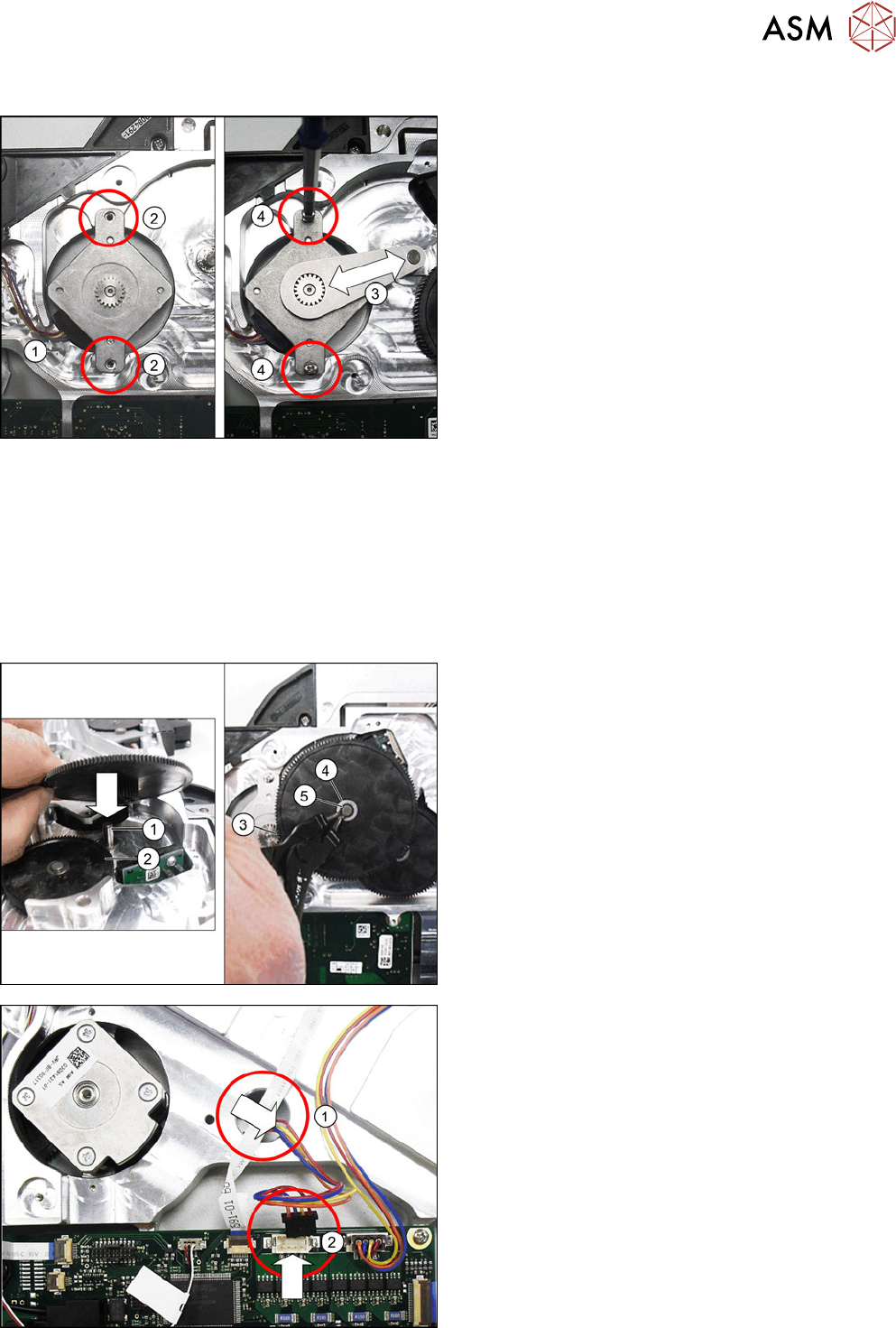

10.7.3.2 Gurtantrieb montieren
► Legen Sie das Zuführmodul vorsichtig auf die lin-
ke Seite.
► Setzen Sie den Gurtantrieb in die Aussparung
ein.
Achten Sie darauf, dass sich das Kabel des Gurt-
antriebs auf der linken Seite befindet.
► Verlegen Sie das Kabel im Kabelkanal.(1)
► Positionieren Sie den Gurtantrieb so, dass Sie
durch die Löcher im Antriebsrahmen die Bohrun-
gen im Grundkörper des Zuführmoduls sehen
können.(2)
► Stecken Sie die Lehre wie abgebildet mit der
ebenen Seite nach oben auf das Ritzel des Gurt-
antriebs und auf die Achse der Getriebestu-
fe1.(3)
► Positionieren Sie den Gurtantrieb so, dass sich
das Ritzel und die Lehre nicht ineinander verkan-
ten.
► Befestigen Sie den Gurtantrieb mit den beiden
Kreuzschlitzschrauben ISO 7045 M2,5x8. Ver-
wenden Sie hierzu einen Kreuzschlitzschrauben-
dreher mit 0,9Nm.
► Entfernen Sie die Lehre.
► Stecken Sie die Getriebestufe1 mit dem kleine-
ren Zahnrad nach unten auf die Achse.(1)
Achten Sie darauf, dass das kleinere Zahnrad
dabei unten in die Getriebestufe2(2) greift.
Das große Zahnrad der Getriebestufe greift oben
in das Ritzel des Gurtantriebs.(3)
► Legen Sie die Beilagscheibe auf.(4)
► Sichern Sie die Getriebestufe1 mit einem neuen
Sicherungsring.(5)
► Führen Sie das Gurtantriebkabel durch die ge-
kennzeichnete Öffnung auf die andere Seite des
Zuführmoduls. (1)
Achten Sie darauf, dass sich das Kabel auf der
rechten Seite des Zuführmoduls im Kabelkanal
befindet.
► Legen Sie das Zuführmodul vorsichtig auf die
rechte Seite.
► Drücken Sie den Stecker des Gurtantriebkabels
in den gekennzeichneten Anschluss auf der
Steuerplatine.(2)
► Befestigen Sie die linke und die rechte Seitenab-
deckung (siehe 10.3.1 "Seitenblech links entfer-
nen / montieren" [}239] und 10.3.2 "Abdeckung
rechts vorn entfernen / montieren" [}240]).
10 Reparaturen an SmartFeeder 24 - 104 mm X
10.7 Antriebe und Getriebe
268 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017

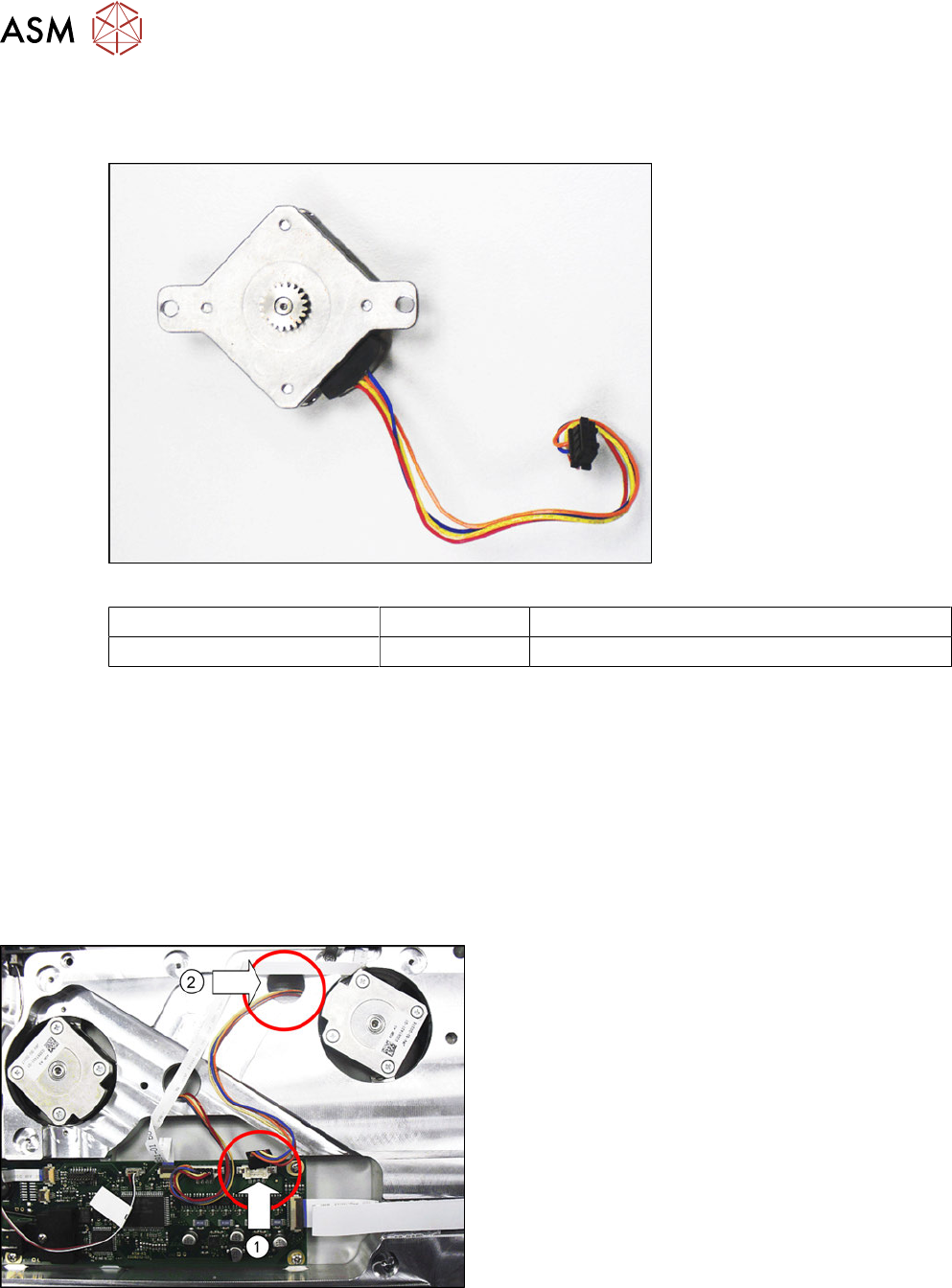

10.7.4 Folienantrieb (Hybrid-Schrittmotor)
Benötigtes Ersatzteil
Abb.92: Folienentsorgungsantrieb Hybrid-Schrittmotor kpl.
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 24 – 104 mm X 03116587Sxx Hybrid-Schrittmotor kpl. X24-104Smart
Benötigtes Werkzeug
●
Kreuzschlitzschraubendreher 0,6Nm
●
Kreuzschlitzschraubendreher 0,9Nm
●
TORX-Schraubendreher 0,6Nm, Größe T8
●
Lehre Motor Folienentsorgung X24-104, Artikel-Nr. 03130747-xx
●
Sicherungsringzange für Außenringe 3-10mm
●
Pinzette
10.7.4.1 Folienentsorgungantrieb entfernen
► Entfernen Sie die linke und die rechte Seitenab-
deckung (siehe 10.3.1 "Seitenblech links entfer-
nen / montieren" [}239] und 10.3.2 "Abdeckung
rechts vorn entfernen / montieren" [}240]).
► Legen Sie das Zuführmodul vorsichtig auf die
rechte Seite.
► Ziehen Sie den Stecker des Folienentsorgungs-
antriebkabels aus dem Anschluss auf der Steuer-
platine.(1)
► Führen Sie das Kabel durch die gekennzeichnete
Öffnung(2) auf die andere Seite des Zuführmo-
duls.
10 Reparaturen an SmartFeeder 24 - 104 mm X
10.7 Antriebe und Getriebe
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 269

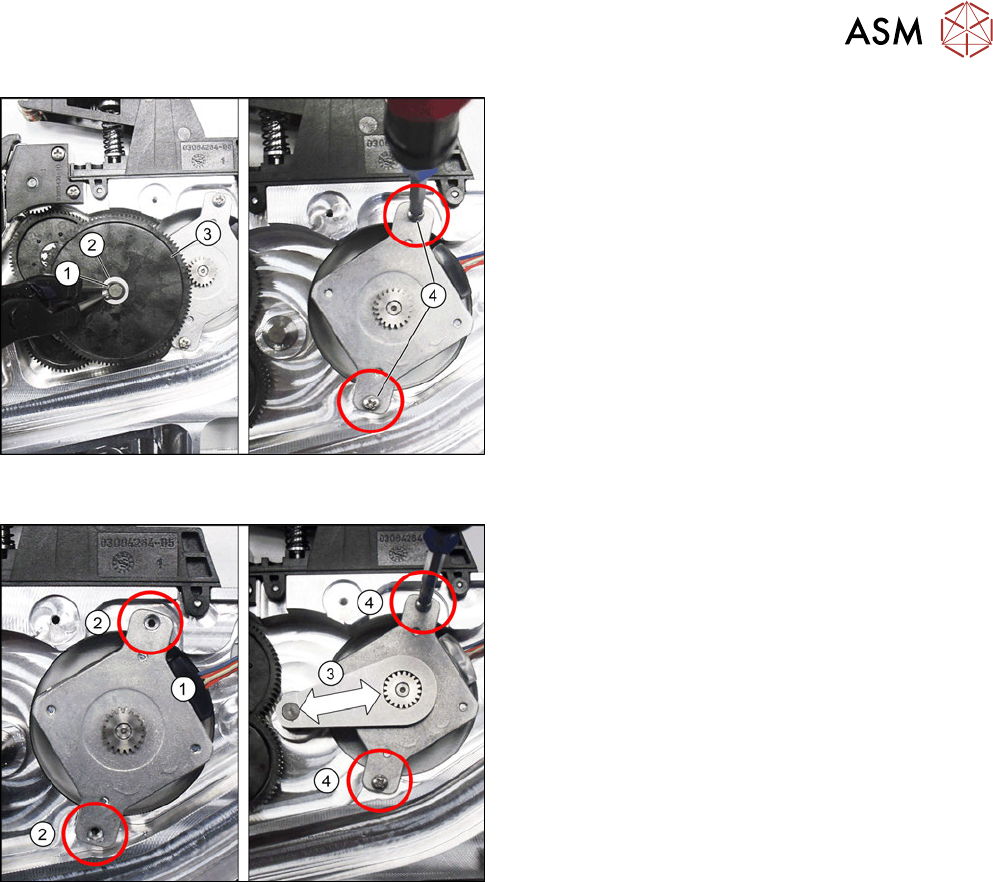

► Legen Sie das Zuführmodul vorsichtig auf die lin-
ke Seite.
► Entfernen Sie den Sicherungsring(1) der Getrie-
bestufe1.
► Entfernen Sie die Beilagscheibe(2) der Getrie-
bestufe1.
► Entnehemen Sie die Getriebestufe1.(3)
► Entfernen Sie die beiden Schrauben, mit denen
der Folienentsorgungsantrieb befestigt ist.(4)
► Entnehmen Sie den Folienentsorgungsantrieb.
10.7.4.2 Folienentsorgungantrieb montieren
► Legen Sie das Zuführmodul vorsichtig auf die lin-
ke Seite.
► Setzen Sie den Folienentsorgungsantrieb in die
Aussparung ein.
Achten Sie darauf, dass sich das Kabel des Fo-
lienentsorgungsantriebs auf der rechten Seite be-
findet.
► Verlegen Sie das Kabel im Kabelkanal.(1)
► Positionieren Sie den Folienentsorgungsantrieb
so, dass Sie durch die Löcher im Antriebsrahmen
die Bohrungen im Grundkörper des Zuführmo-
duls sehen können.(2)
► Stecken Sie die Lehre wie abgebildet mit der
ebenen Seite nach oben auf das Ritzel des Fo-
lienentsorgungsantriebs und auf die Achse der
Getriebestufe1.(3)
► Positionieren Sie den Folienentsorgungsantrieb
so, dass sich das Ritzel und die Lehre nicht inein-
ander verkanten.
► Befestigen Sie den Folienentsorgungsantrieb mit
den beiden Kreuzschlitzschrauben ISO 7045
M2,5x8. Verwenden Sie dazu einen Kreuzschlitz-
schraubendreher mit 0,9Nm.
► Entfernen Sie die Lehre.
