10 Reparaturen an SmartFeeder 24 - 104 mm X
10.8 Folienschwinge
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 273
Folienschwingeneinheit montieren
► Legen Sie das Zuführmodul vorsichtig mit der lin-
ken Seite auf eine stabile, ebene und saubere
Unterlage.
► Setzen Sie die Druckfeder in die Haltevorrichtung
an der Unterseite der Folienschwinge ein.
► Drehen Sie die Folienschwinge samt Druckfeder
wie abgebildet herum.
► Setzen Sie die Druckfeder in die in der Abbildung
gekennzeichnete Rastnase ein.
► Drücken Sie die Folienschwinge leicht herunter,
um die Bohrung für die Schraubachse freizule-
gen.
► Stecken Sie die Schraubachse bis zum Anschlag
in die Bohrung.
► Schrauben Sie die Schraubachse mit einem
Schlitzschraubendreher 0,6 Nm fest.
10 Reparaturen an SmartFeeder 24 - 104 mm X
10.8 Folienschwinge
274 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017

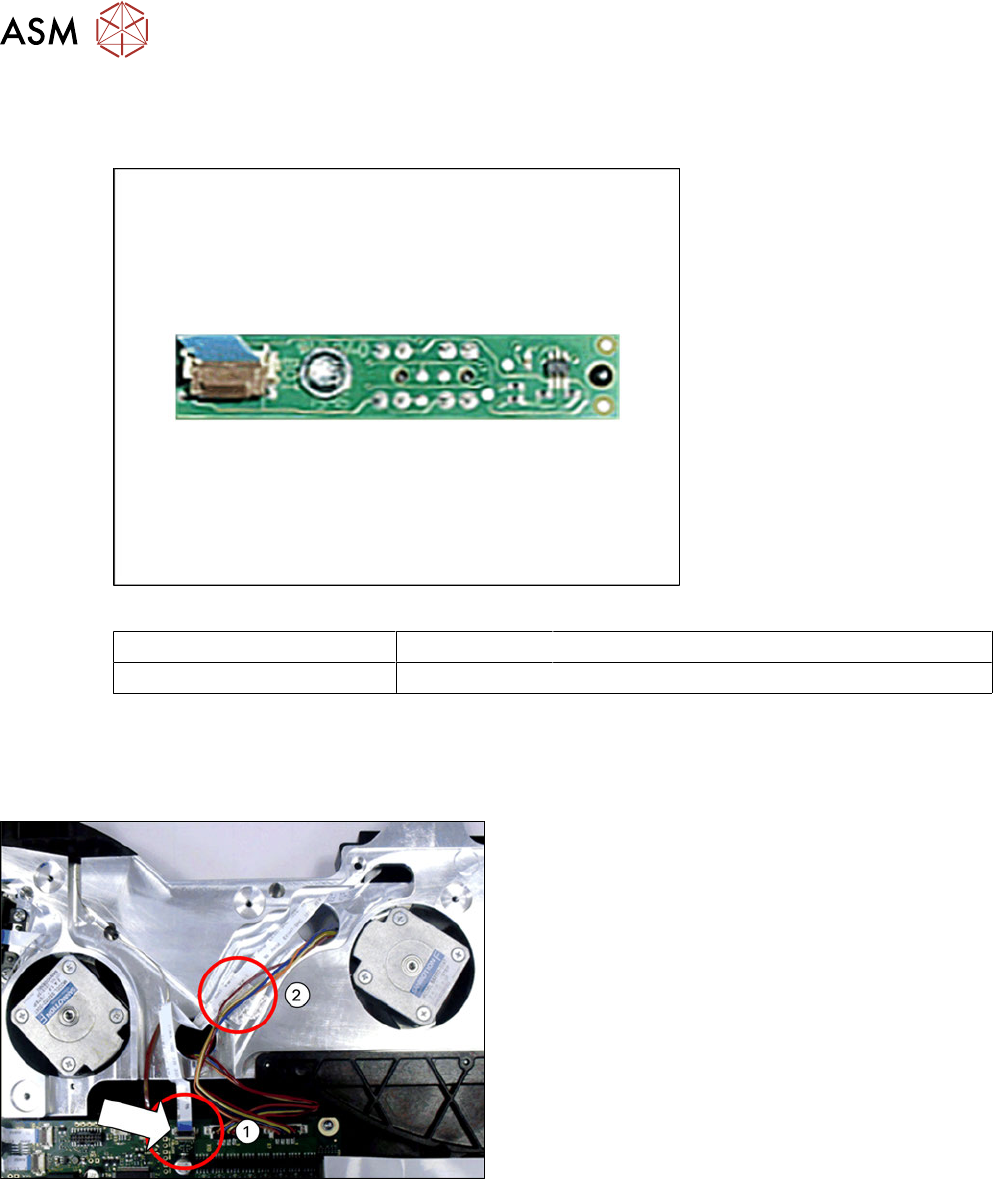

10.8.1.2 Lichtschrankengeber
Benötigtes Ersatzteil
Abb.95: Lichtschrankengeber
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 24 - 104mmX 03100381- xx FBG Lichtschrankengeber X8Smart
Benötigtes Werkzeug
●
TORX-Schraubendreher 0,6Nm, Größe T8
Lichtschrankengeber entfernen
► Entfernen Sie das Seitenblech links (siehe 10.3.1
"Seitenblech links entfernen / montieren" [}239]).
► Entfernen Sie die Folienschwinge (siehe
10.8.1.1.1 "Folienschwinge entfernen" [}272]).
► Klappen Sie den Bügel am Flachbandanschluss
X5 auf der Steuerplatine auf und ziehen Sie das
Flachbandkabel heraus.(1)
► Ziehen Sie das Flachbandkabel an der gekenn-
zeichneten Stelle vom doppelseitigen Klebeband
ab.(2)
10 Reparaturen an SmartFeeder 24 - 104 mm X
10.8 Folienschwinge
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 275
► Entfernen Sie mit einem TORX-Schraubendreher
T8 die beiden in der Abbildung gekennzeichneten
Schrauben, mit denen das Folienschwingenge-
häuse befestigt ist.
Achten Sie darauf, dass die beiden Federschei-
ben DIN 127-B2,5-A2 nicht verloren gehen.
► Ziehen Sie das Folienschwingengehäuse inklusi-
ve Flachbandkabel nach oben vom Grundkörper.
► Drehen Sie das Folienschwingengehäuse in die
abgebildete Position.
► Klappen Sie den Bügel am Flachbandanschluss
auf.(1)
► Ziehen Sie das Flachbandkabel heraus.(2)
► Entfernen Sie mit einem TORX-Schraubendreher
T8 die in der Abbildung gekennzeichnete Schrau-
be, mit der der Lichtschrankengeber am Folien-
schwingengehäuse befestigt ist.
► Entnehmen Sie den Lichtschrankengeber.
