6 Reparaturen an SmartFeeder 4 mm X 6.2 Gleitführung hinten 28 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 6.1.2 Gleitfolie montieren ► Drücken Sie die Gleitfolie leicht zusammen. ► Schieben Sie die Gleitfo…

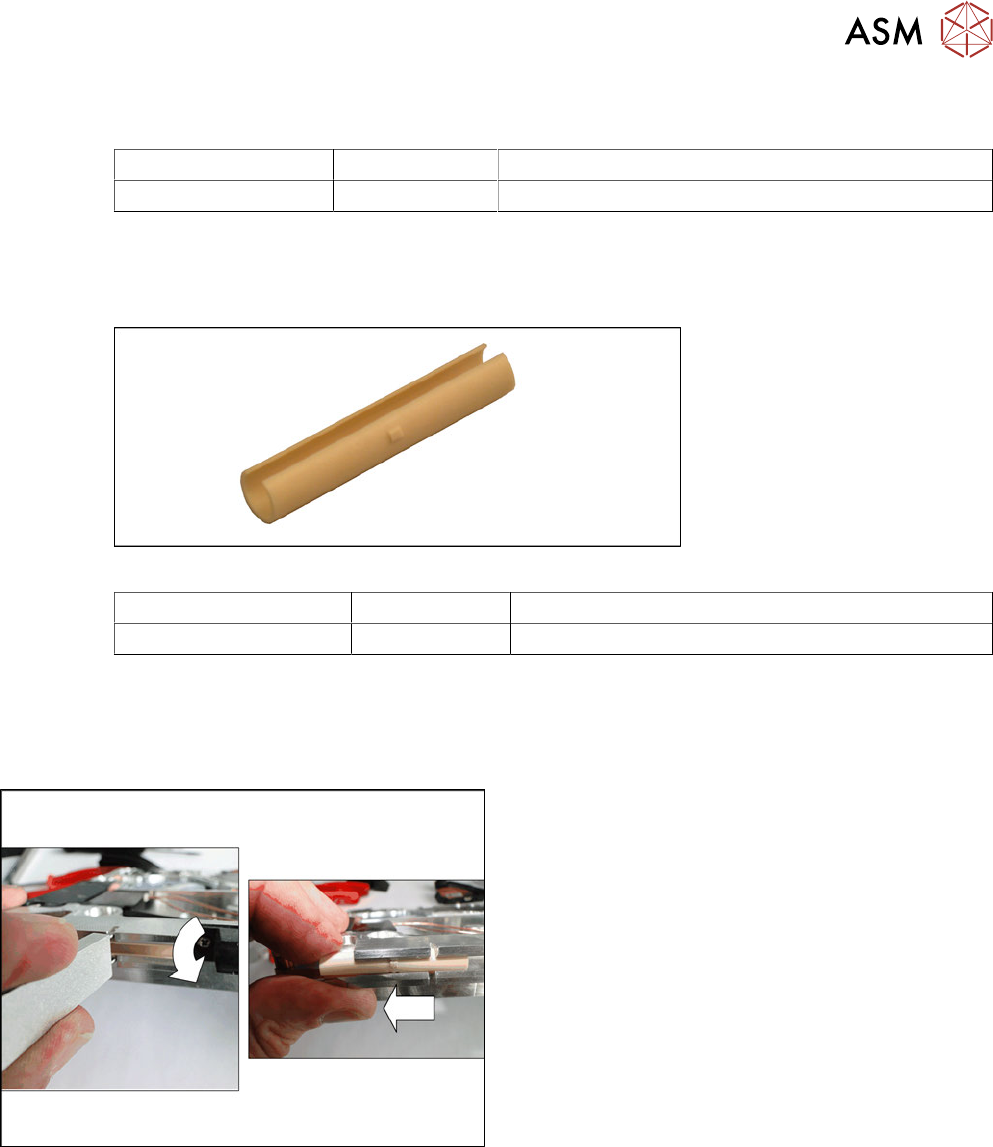

6 Reparaturen an SmartFeeder 4 mm X
6.1 Gleitführung vorn / Gleitfolie
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 27
6 Reparaturen an SmartFeeder 4 mm X
Zuführmodul Artikel-Nr. Beschreibung
SmartFeeder 4mmX 00141368-xx SIPLACE SmartFeeder 4mm X
6.1 Gleitführung vorn / Gleitfolie
Benötigtes Ersatzteil
Abb.2: Gleitfolie
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 4mmX 03019604Sxx Gleitfolie X-Feeder JUM-S-06LY
Benötigtes Werkzeug
●
Gleitfolienentferner [03075421-xx]
6.1.1 Gleitfolie entfernen
► Legen Sie das Zuführmodul vorsichtig mit einer
Seite auf eine stabile, ebene und saubere Unter-
lage.
► Setzen Sie den Gleitfolienentferner an der abge-
bildeten Position in die Gleitführung.
► Hebeln Sie die Gleitfolie aus der eingerasteten
Position.
► Ziehen Sie die Gleitfolie nach vorn aus der Gleit-
führung heraus.

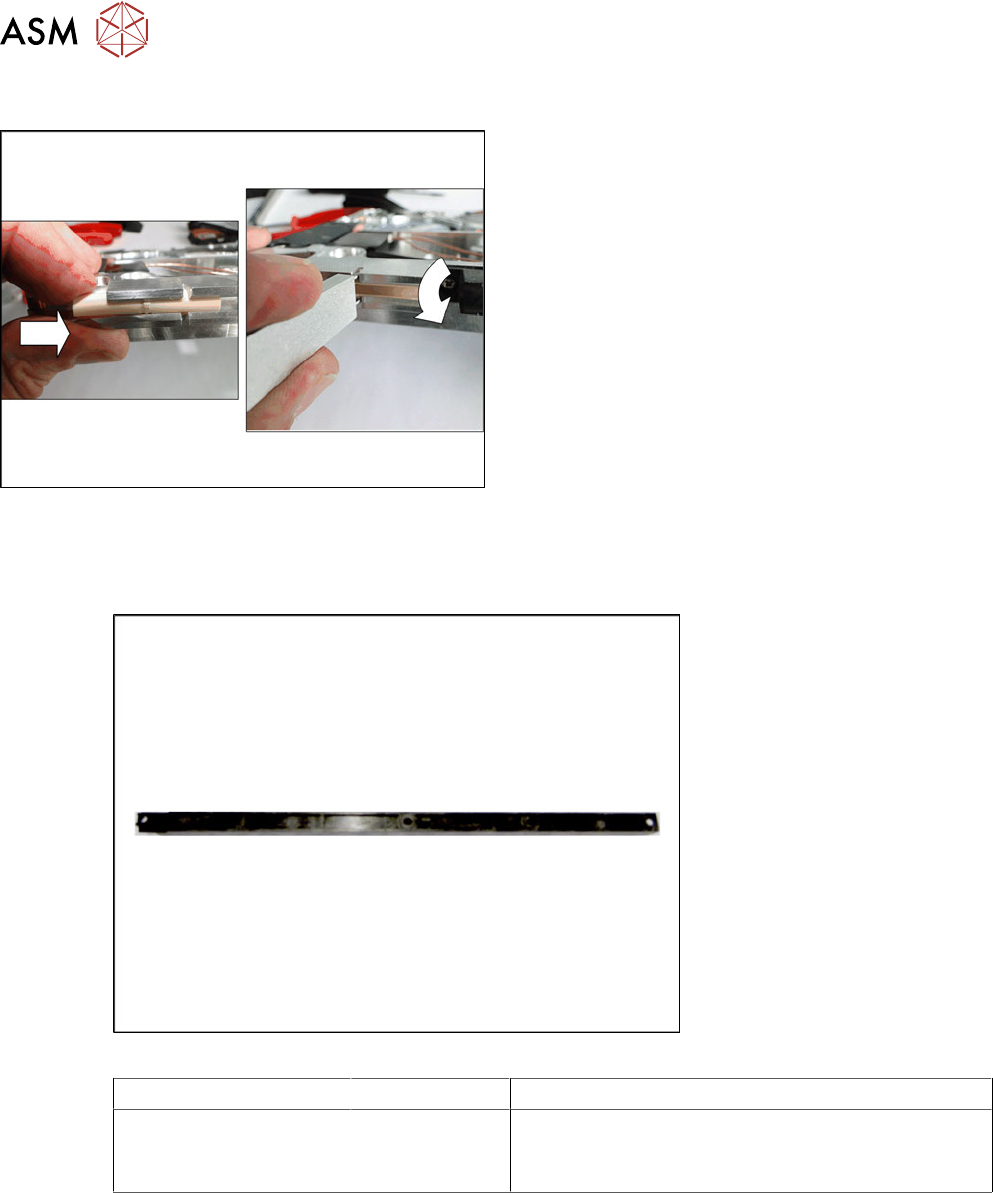

6 Reparaturen an SmartFeeder 4 mm X
6.2 Gleitführung hinten
28 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017
6.1.2 Gleitfolie montieren
► Drücken Sie die Gleitfolie leicht zusammen.
► Schieben Sie die Gleitfolie von vorn bis zum
Anschlag in die Gleitführung.
► Drehen Sie die Gleitfolie, bis der Schlitz vollkom-
men sichtbar ist und die Gleitfolie deutlich einras-
tet.
6.2 Gleitführung hinten
Benötigtes Ersatzteil
Abb.3: Gleitfuehrung hinten
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 4mmX 03003994-xx
03158711-xx
03010209-xx
Gleitführung / hinten L200
Linsen-Blechschraube DIN7981 2,9x9,5 (3x)
ISO 7045 - M2.5 x 6-A2-50-H (1x)
Benötigtes Werkzeug
●
Kreuzschlitzschraubendreher 0,6Nm (für 4mmX)

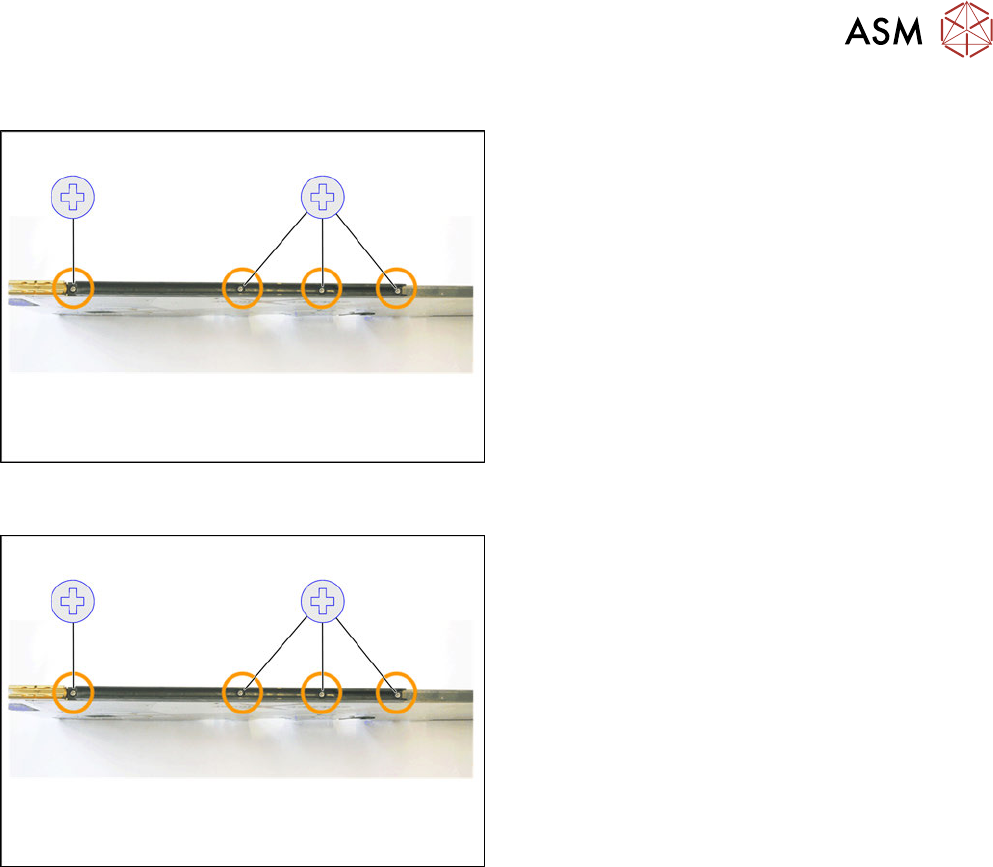

6 Reparaturen an SmartFeeder 4 mm X
6.2 Gleitführung hinten
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 29
6.2.1 Gleitführung entfernen
► Drehen Sie das Zuführmodul mit der Unterseite
nach oben.
► Entfernen Sie die linke Kreuzschlitzschraube.
► Entfernen Sie die anderen drei Kreuzschlitz-
schrauben.
► Heben Sie die Gleitführung nach oben ab.
6.2.2 Gleitführung montieren
► Drehen Sie das Zuführmodul mit der Unterseite
nach oben.
► Setzen Sie die Gleitführung – wie abgebildet – an
die Unterseite des Zuführmoduls.
Beachten Sie hierbei die Anordnung der Bohrun-
gen in der Gleitführung.
► Schieben Sie die Gleitführung wie abgebildet bis
zum Anschlag nach links (vorn) an die vordere
Gleitführung.
► Senken Sie anschließend die beiden Rastnasen
der Gleitführung in die dafür vorgesehenen Öff-
nungen an der Unterseite des Zuführmoduls.
► Befestigen Sie die Gleitführung auf der linken
Seite mit der Kreuzschlitzschraube "ISO 7045 -
M2.5 x 6-A2-50-H" mit 0,6Nm am Zuführmodul.
► Befestigen Sie die Gleitführung mit den anderen
3 Schrauben mit 0,6Nm an das Zuführmodul.
Beim SmartFeeder 4mmX sind hier Kreuz-
schlitzschrauben montiert.
