10 Reparaturen an SmartFeeder 24 - 104 mm X
10.9 Wippe
280 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017
10.9 Wippe
10.9.1 Wippe komplett
Benötigtes Ersatzteil
Abb.97: Wippe X24Smart kpl.
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 24mmX 03113047Sxx
03118789-xx
Wippe X24Smart kpl.
Achse Wippe X24Smart
SmartFeeder 32 mm X 03116458Sxx
03118862-xx
Wippe X32Smart kpl.
Achse Wippe X32Smart
SmartFeeder 44 mm X 03120765Sxx
03120771-xx
Wippe X44Smart kpl.
Achse Wippe X44Smart
SmartFeeder 56 mm X 03114258Sxx
03120575-xx
Wippe X56Smart kpl.
Achse Wippe X56Smart
SmartFeeder 72 mm X 03109630Sxx
03118863-xx
Wippe X72Smart kpl.
Achse Wippe X72Smart
SmartFeeder 88 mm X 03120939Sxx
03120912-xx
Wippe X88Smart kpl.
Achse Wippe X88Smart
SmartFeeder 104mmX 03121119Sxx
03121088-xx
Wippe X104Smart kpl.
Achse Wippe X104Smart
SmartFeeder 24 - 104mmX 03118809-xx Bundschraube Wippe X24-104
Benötigtes Werkzeug
●
Kreuzschlitzschraubendreher 0,6Nm
●
TORX-Schraubendreher Größe T8, 0,6Nm
●
Schlitzschraubendreher Größe2
●
Pinzette
●
Optional Splintentreiber Größe 1,4
10 Reparaturen an SmartFeeder 24 - 104 mm X
10.9 Wippe
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 281

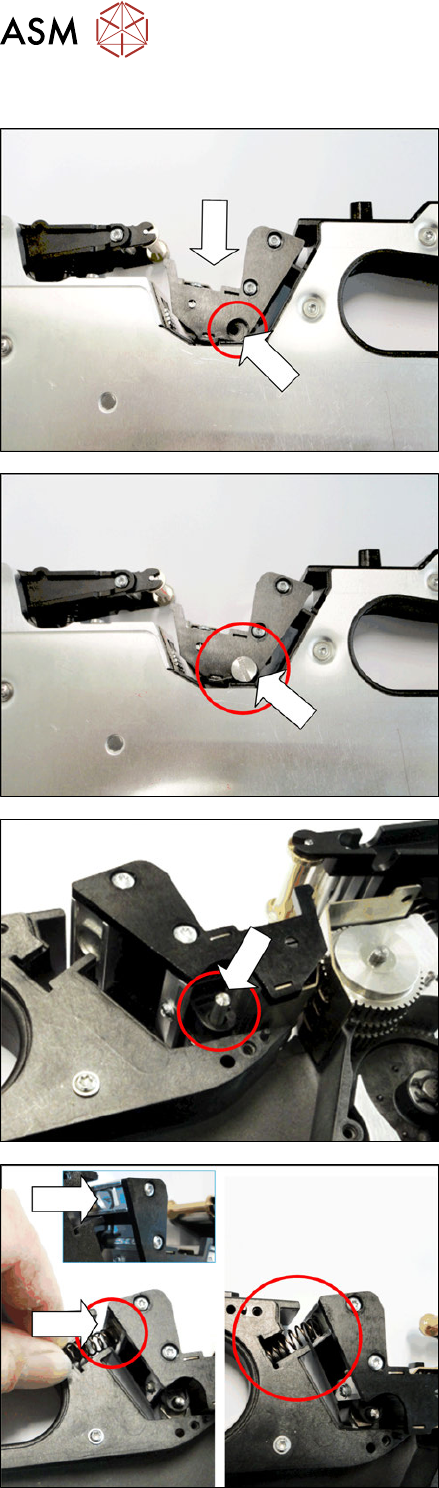

10.9.1.1 Wippe entfernen
► Entfernen Sie die rechte hintere Seitenwand (sie-
he 10.3.3 "Seitenwand rechts hinten" [}241]).
► Entfernen Sie die Druckfeder.
Ziehen Sie dazu die Druckfeder inklusive Feder-
halter mit einer Pinzette seitlich aus dem Grund-
körper des Zuführmoduls.
► Legen Sie das Zuführmodul vorsichtig mit der
rechten Seite auf eine stabile, ebene und saube-
re Unterlage.
► Lösen Sie die Bundschraube, mit der die Wip-
penachse fixiert ist.
Verwenden Sie dazu einen Schlitzschraubendre-
her Größe2.
► Schieben Sie die Wippenachse mit einem Splin-
tentreiber Größe1,4 aus der Bohrung.
► Heben Sie die Wippe nach oben aus dem Grund-
körper des Zuführmoduls.
10 Reparaturen an SmartFeeder 24 - 104 mm X
10.9 Wippe
282 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017
10.9.1.2 Wippe montieren
► Legen Sie das Zuführmodul vorsichtig mit der
rechten Seite auf eine stabile, ebene und saube-
re Unterlage.
► Setzen Sie die Wippe wie abgebildet von oben in
den Grundkörper des Zuführmoduls.
Achten Sie dabei darauf, dass Sie durch die Boh-
rung für die Wippenachse hindurchsehen kön-
nen.
► Stecken Sie die Bundschraube in die Bohrung
und schrauben Sie diese fest
► Legen Sie das Zuführmodul vorsichtig mit der
linken Seite auf eine stabile, ebene und saubere
Unterlage.
► Schieben Sie die Wippenachse bis zum Anschlag
in die in der Abbildung gekennzeichnete Boh-
rung.
► Setzen Sie die Druckfeder mit dem hinteren Teil
in den Federhalter.ein.
► Schieben Sie die Druckfeder dann zuerst mit
dem vorderen Teil in die Passung an der Wippe.
► Schieben Sie anschließend den hinteren Teil der
Druckfeder inklusive Federhalter seitlich in den
Grundkörper des Zuführmoduls.
► Befestigen Sie die rechte hintere Seitenwand
(siehe 10.3.3 "Seitenwand rechts hinten" [}241]).
