10 Reparaturen an SmartFeeder 24 - 104 mm X
10.13 Griff mit Bedienfeld komplett
294 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017

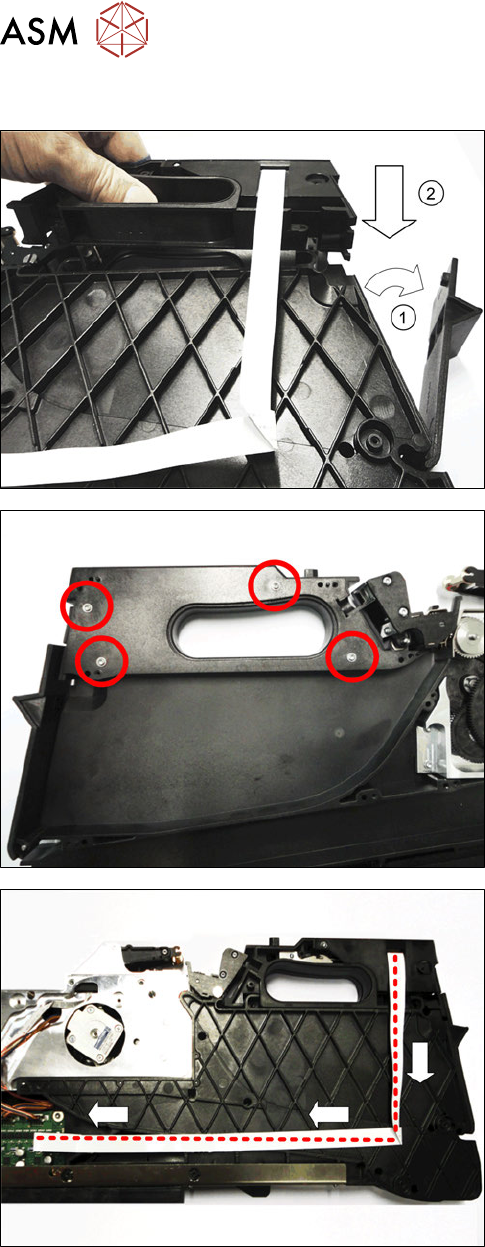

10.13.2 Griff komplett montieren
► Legen Sie das Zuführmodul vorsichtig mit der
rechten Seite auf eine stabile, ebene und saube-
re Unterlage.
► Öffnen Sie die Klappe des Folienbehälters.(1)
► Setzen Sie den Griff senkrecht nach unten in den
Grundkörper des Zuführmoduls.(2)
► Schließen Sie die Klappe des Folienbehälters.
► Legen Sie das Zuführmodul vorsichtig mit der lin-
ken Seite auf eine stabile, ebene und saubere
Unterlage.
► Befestigen Sie den Griff mit den vier in der Abbil-
dung gekennzeichneten Schrauben. Verwenden
Sie dazu einen TORX-Schraubendrehen mit
0,6Nm.
► Legen Sie das Zuführmodul vorsichtig mit der
rechten Seite auf eine stabile, ebene und saube-
re Unterlage.
► Verlegen Sie das Kabel wie abgebildet.
Achten Sie beim Verlegen darauf, dass am Ende
des Kabels die blaue Seite nach oben zeigt.
10 Reparaturen an SmartFeeder 24 - 104 mm X
10.13 Griff mit Bedienfeld komplett
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 295
► Stecken Sie das Ende des Flachbandkabels mit
der blauen Seite nach oben bis zum Anschlag in
den abgebildeten Flachbandanschluss auf der
Steuerplatine.(1)
► Klappen Sie den Anschluss zu und stellen Sie si-
cher, dass das Kabel fest sitzt.(2)
► Befestigen Sie das linke Seitenblech (siehe 10.3.1 "Seitenblech links entfernen / montie-
ren" [}239]).
► Legen Sie das Zuführmodul vorsichtig mit der rechten Seite auf eine stabile, ebene und sau-
bere Unterlage.
► Setzen Sie die Druckfeder in die Wippe ein (siehe 10.9.2.1 "Druckfeder und Federhalter aus-
tauschen" [}284]).
► Befestigen Sie die rechte hintere Seitenwand (siehe 10.3.3 "Seitenwand rechts hin-
ten" [}241]).
10 Reparaturen an SmartFeeder 24 - 104 mm X
10.13 Griff mit Bedienfeld komplett
296 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017
10.13.3 Einzelteile am Griff austauschen
Benötigte Ersatzteile
Abb.103: Bedienfeld, Platine und Fenster Bedienfeld
Zuführmodul Pos. Artikel-Nr. Bezeichnung
SmartFeeder 24–104 mm X 1 03110042-xx Bedienfeld kpl. X24-104
2 03110763-xx LP Bedienfeld bestueckt X24-104
3 03110496-xx Fenster Bedienfeld
4 03116164-xx Fenster Bedienfeld schwarz X24-104
5 03063592-xx Kabel Bedienfeld X2x8
Benötigtes Werkzeug
●
Kreuzschlitzschraubendreher 0,6Nm
●
TORX-Schraubendreher Größe T8, 0,6Nm
10.13.3.1 Bedienfeld, Platine und Fenster Bedienfeld entfernen
► Legen Sie das Zuführmodul vorsichtig mit der rechten Seite auf eine stabile, ebene und sau-
bere Unterlage.
► Entfernen Sie das linke Seitenblech (siehe 10.3.1 "Seitenblech links entfernen / montie-
ren" [}239]).
► Entriegeln Sie den Entnahmegriff.(1)
► Entfernen Sie die beiden in der Abbildung ge-
kennzeichneten Schrauben.
Verwenden Sie dazu einen TORX-Schraubendre-
her Größe T8.
► Heben Sie die Abdeckplatte ein Stück beiseite,
so dass Sie Zugriff auf die Elemente darunter ha-
ben.
