6 Reparaturen an SmartFeeder 4 mm X
6.3 Seitenabdeckungen
30 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017
6.3 Seitenabdeckungen
HINWEIS
Beschädigung der Leiterplatte vermeiden
Um ein Beschädigen der Gewindebolzen auf der Leiterplatte zu vermeiden, darf eine Sei-
tenabdeckung nur dann entfernt werden, wenn die jeweils andere Seitenabdeckung voll-
ständig, d.h. mit allen Schrauben, montiert ist.
Benötigtes Ersatzteil
Abb.4: Seitenblech li. kpl. X8Smart (oben), Seitenblech re. kpl. X8Smart (unten)
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 4mmX 03100525Sxx Seitenblech li. kpl. X8Smart
03100526Sxx Seitenblech re. kpl. X8Smart
03033796-xx
03071822-xx
03023227-xx
03071821-xx
03044543-xx
A
B
C
D
E
Schrauben:
RF-SN75 2,5 x 6-9.8 (14x)
SN 213307-H-M2,5 x 5-A2-70 (8x)
ISO 7046-2-M2,5 x 5-A2-70-H (4x)
SN 213307-H-M2,5 x 3-A2-70 (2x)
RF-SN85-2,5 x 7,5-9.8 (1x)
Benötigtes Werkzeug
●
Kreuzschlitzschraubendreher 0,9Nm
●
TORX-Schraubendreher 0,6Nm, Größe T8
6 Reparaturen an SmartFeeder 4 mm X
6.3 Seitenabdeckungen
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 31
6.3.1 Linke Seitenabdeckung entfernen
HINWEIS
Beschädigung der Leiterplatte vermeiden
Bevor Sie die linke Seitenabdeckung entfernen, stellen Sie sicher, dass die rechte Sei-
tenabdeckung vollständig, d.h. mit allen Schrauben, befestigt ist. Ansonsten könnten die
Gewindebolzen auf der Leiterplatte beschädigt werden.
► Legen Sie das Zuführmodul vorsichtig mit der
rechten Seite auf eine stabile, ebene und saube-
re Unterlage.
► Lösen Sie die Schrauben, wie in der Abbildung
angegeben.
Für die mit A gekennzeichneten Schrauben benötigen
Sie einen TORX-Schraubendreher.
Für die mit B, C und D gekennzeichneten Schrauben
benötigen Sie einen Kreuzschlitzschraubendreher.
Im rot gekennzeichneten Bereich ist die Seitenabde-
ckung nur im oberen Teil des Rahmens eingesteckt.
► Ziehen Sie die Seitenabdeckung nach unten her-
aus.
6.3.2 Linke Seitenabdeckung montieren
► Legen Sie das Zuführmodul vorsichtig mit der
rechten Seite auf eine stabile, ebene und saube-
re Unterlage.
► Schieben Sie die Seitenabdeckung (im rot ge-
kennzeichneten Bereich) wie abgebildet bis zum
Anschlag unter die Schiene.
► Befestigen Sie die Schrauben, wie in der Abbil-
dung angegeben. Beginnen Sie mit den inneren
Schrauben und arbeiten Sie sich nach außen vor.
Für die mit B, C und D gekennzeichneten Schrauben
benötigen Sie einen Kreuzschlitzschraubendreher mit
0,9Nm.
Für die mit A gekennzeichneten Schrauben verwen-
den Sie einem TORX Schraubendreher mit 0,6 Nm.
6 Reparaturen an SmartFeeder 4 mm X
6.3 Seitenabdeckungen
32 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017
6.3.3 Rechte Seitenabdeckung entfernen
HINWEIS
Beschädigung der Leiterplatte vermeiden
Bevor Sie die rechte Seitenabdeckung entfernen, stellen Sie sicher, dass die linke Sei-
tenabdeckung vollständig, d.h. mit allen Schrauben, befestigt ist. Ansonsten könnten die
Gewindebolzen auf der Leiterplatte beschädigt werden.

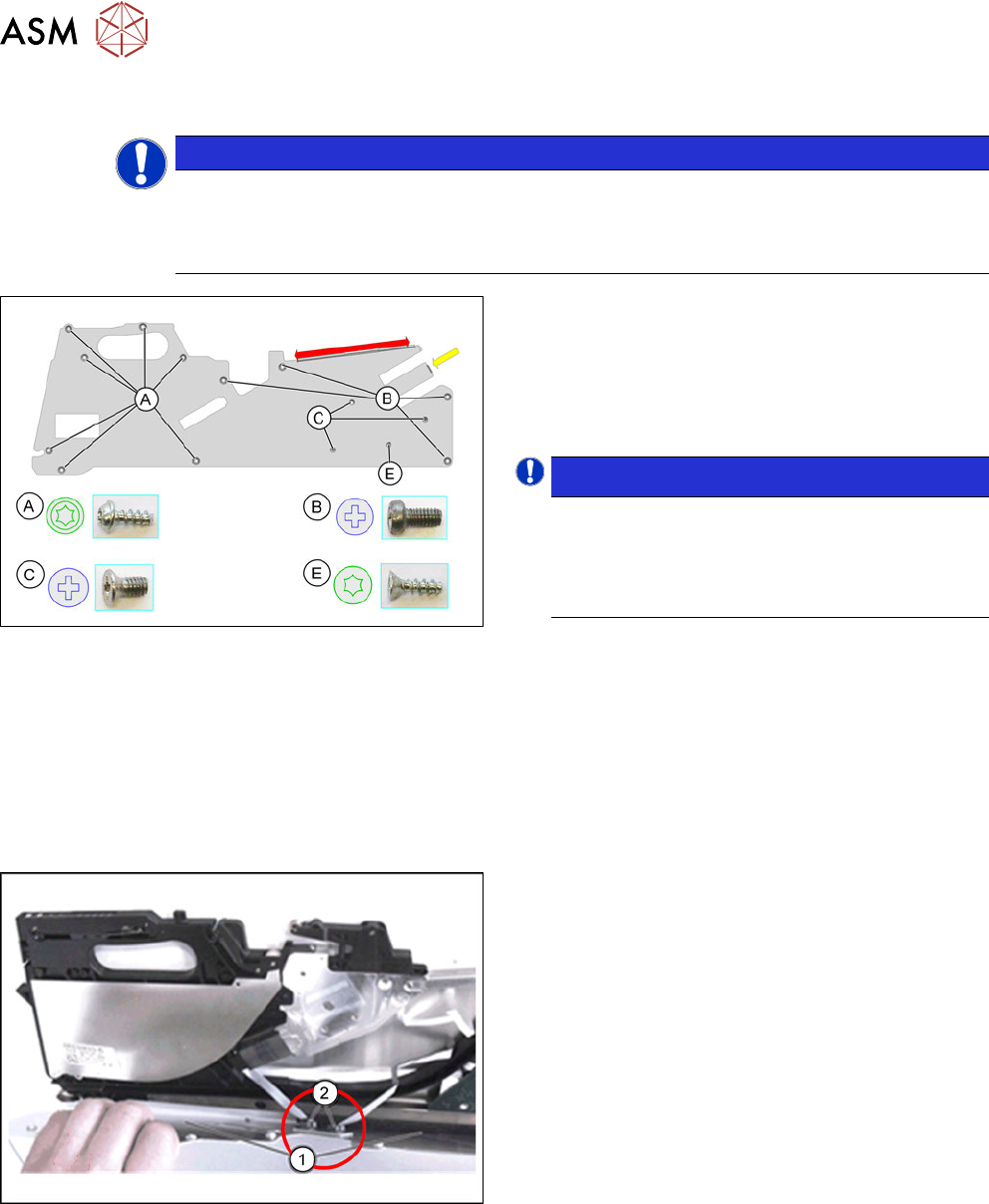

► Legen Sie das Zuführmodul vorsichtig mit der lin-
ken Seite auf eine stabile, ebene und saubere
Unterlage.
► Lösen Sie zuerst die Schraube D. Diese Schrau-
be fixiert den Stecker vom EDIF auf der Haupt-
platine.
 HINWEIS!
Um eine Beschädigung des Steckers zu vermei-
den, beachten Sie bitte auch die auf dieses Be-
schreibung weiter unten folgende Einbauanlei-
tung der rechten Seitenabdeckung mit deren
Drehmomentangabe!
.
► Lösen Sie die mit A und E gekennzeichneten
Schrauben mit einem TORX–Schraubendreher.
► Lösen Sie die mit B und C gekennzeichneten
Schrauben mit einem Kreuzschlitzschraubendre-
her.
Im rot gekennzeichneten Bereich ist die Seitenabde-
ckung nur im oberen Teil des Rahmens eingesteckt.
► Ziehen Sie die Seitenabdeckung nach unten her-
aus.
► Heben Sie die Seitenabdeckung (1) vorsichtig an.
An der Innenseite befindet sich im mittleren Bereich
die „Koppelplatine Motorkabel“, an der zwei Kabel an-
gesteckt sind.
► Ziehen Sie die beiden Stecker (2) vorsichtig aus
den Anschlüssen.
