6 Reparaturen an SmartFeeder 4 mm X 6.4 EDIF Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 37 6.4.2 EDIF montieren VORSICHT Beschädigung des EDIF-Steckers Der EDIF-Stecker ist sehr empfindlich gegen zu hohe D…
6 Reparaturen an SmartFeeder 4 mm X
6.4 EDIF
36 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017
6.4.1 EDIF entfernen
► Legen Sie das Zuführmodul vorsichtig mit der lin-
ken Seite auf eine stabile, ebene und saubere
Unterlage.
► Entfernen Sie am rechten Seitenblech nur die
SchraubeD, um dadurch den EDIF-Stecker im
Zuführmodul zu lösen
► Entfernen Sie die linke Seitenabdeckung (siehe
Abschnitt 6.3.1 "Linke Seitenabdeckung entfer-
nen" [}31]).
► Ziehen Sie den EDIF-Stecker(1) senkrecht nach
oben von der Leiterplatte ab.
► Lösen Sie die beiden Schrauben am EDIF.(2)
► Entnehmen Sie das EDIF.(3)
► Entnehmen Sie die beiden Druckfedern.(4)
6 Reparaturen an SmartFeeder 4 mm X
6.4 EDIF
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 37

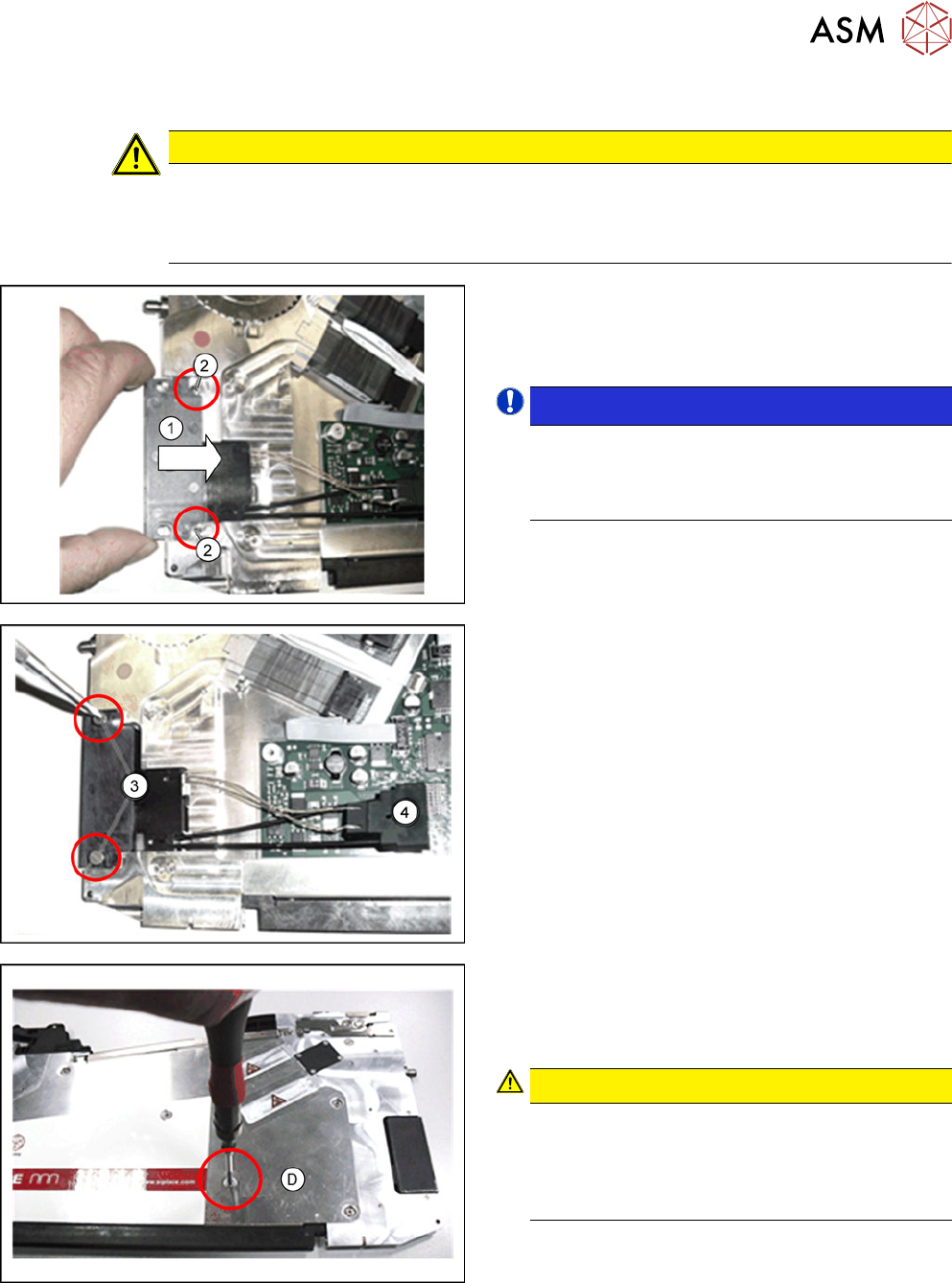

6.4.2 EDIF montieren
VORSICHT
Beschädigung des EDIF-Steckers
Der EDIF-Stecker ist sehr empfindlich gegen zu hohe Drehmomente. Beachten Sie bei der
Montage unbedingt die Angaben für den Drehmoment, da ansonsten der EDIF-Stecker be-
schädigt wird!
► Stecken Sie die beiden Druckfedern(2) in die
dafür vorgesehenen Schächte.
Sollten die Druckfedern verbogen sein, müssen
diese ausgetauscht werden.
HINWEIS!
Achten Sie beim Einstecken darauf, dass die
beiden Druckfedernedern gerade nach vorn
zum EDIF zeigen und beim Einsetzen nicht
verkannten.
.
► Schieben Sie das EDIF(1) in die Aussparung am
vorderen Ende des Zuführmoduls.
► Schrauben Sie das EDIF mit den beiden gekenn-
zeichneten Schrauben(3) mit 0,9Nm an.
► Überprüfen Sie, ob das EDIF bei leichtem Druck
von vorn wieder zurückfedert.
Wenn das EDIF nicht zurückfedert, lösen Sie die
Schrauben(3) und stellen Sie sicher, dass die beiden
Federn (siehe 2 vorheriges Bild) nach vorn ausgerich-
tet und nicht verkanntet sind.
► Stecken Sie den EDIF-Stecker(4) auf die Steuer-
platine.
► Montieren Sie die linke Seitenabdeckung (siehe
6.3.2 "Linke Seitenabdeckung montieren" [}31]).
► Befestigen Sie die Schraube D an der rechten
Seitenabdeckung. Verwenden Sie dazu einen
TORX-Schraubendreher.
VORSICHT!
Der EDIF-Stecker ist sehr empfindlich gegen
zu hohe Drehmomente. Ziehen Sie diese
Schrauben maximal handfest an, ansonsten
kann die Schraubenhalterung beschädigt
werden oder ausbrechen.
.
6 Reparaturen an SmartFeeder 4 mm X
6.5 Abholfenster
38 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017

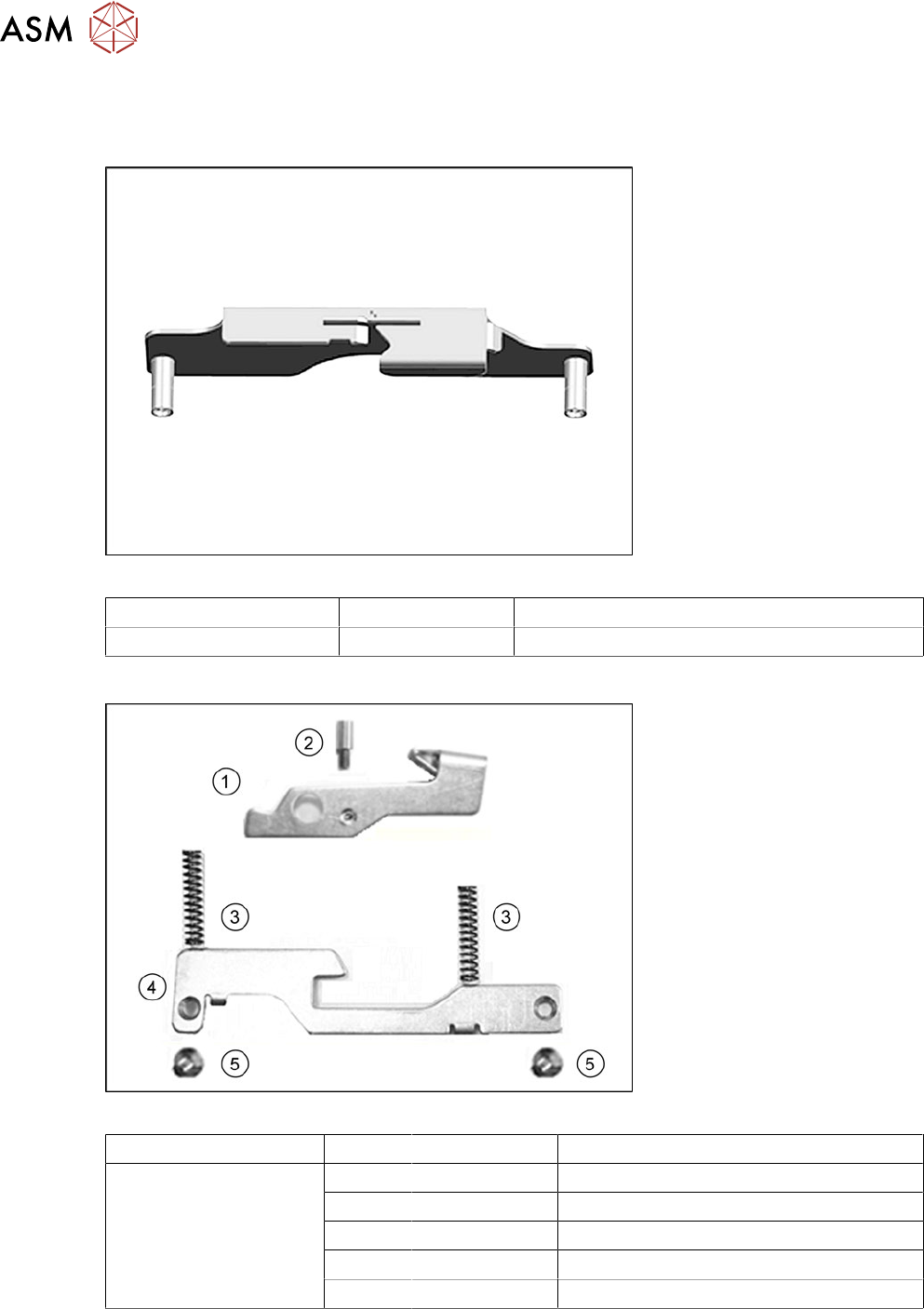

6.5 Abholfenster
Benötigtes Ersatzteil
Abb.6: Abholfenster kpl. X4Smart
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 4mmX 03153018-01 Abholfenster kpl. X4Smart V3
Weitere Ersatzteile
Abb.7: Betätiger, Druckfedern, Gegenplatte und diverse Schrauben
Zuführmodul Position Artikel-Nr. Bezeichnung
SmartFeeder 4mmX 1 03112063Sxx Betaetiger Abholfenster kpl. X8Smart
2 00349254Sxx Passschraube
3 03109568Sxx Druckfeder Abholfenster X8Smart
4 03080581Sxx Gegenplatte Abholfenster X8Smart
5 03023227-xx ISO 7046-2-M2,5 x 5-A2-70-H
Benötigtes Werkzeug
●
Kreuzschlitzschraubendreher
