6 Reparaturen an SmartFeeder 4 mm X 6.9 Wippe Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 55 6.9.1 Wippe entfernen ► Legen Sie das Zuführmodul vorsichtig mit der rechten Seite auf eine stabile, ebene und sa…
6 Reparaturen an SmartFeeder 4 mm X
6.9 Wippe
54 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017
6.8.2.4 Schwingenlagerung austauschen
► Lösen Sie die Folienschwingeneinheit (siehe 6.8.1.1 "Folienschwingeneinheit entfer-
nen" [}49]).
► Entfernen Sie die Folienschwinge und die Druckfeder (siehe 6.8.2.1 "Folienschwinge, Achse
und Druckfeder austauschen" [}51]).
► Entfernen Sie den Lichtschrankengeber (siehe 6.8.2.3 "Lichtschrankengeber austau-
schen" [}53]).
Die Schwingenlagerung ist jetzt isoliert und kann ausgetauscht werden.
► Befestigen Sie den Lichtschrankengeber an der neue Schwingenlagerung (siehe 6.8.2.3
"Lichtschrankengeber austauschen" [}53]).
► Befestigen Sie die Folienschwinge (siehe 6.8.2.1 "Folienschwinge, Achse und Druckfeder aus-
tauschen" [}51]).
► Befestigen Sie die Folienschwingeneinheit (siehe 6.8.1.2 "Folienschwingeneinheit montie-
ren" [}50]).
6.9 Wippe
Benötigtes Ersatzteil:

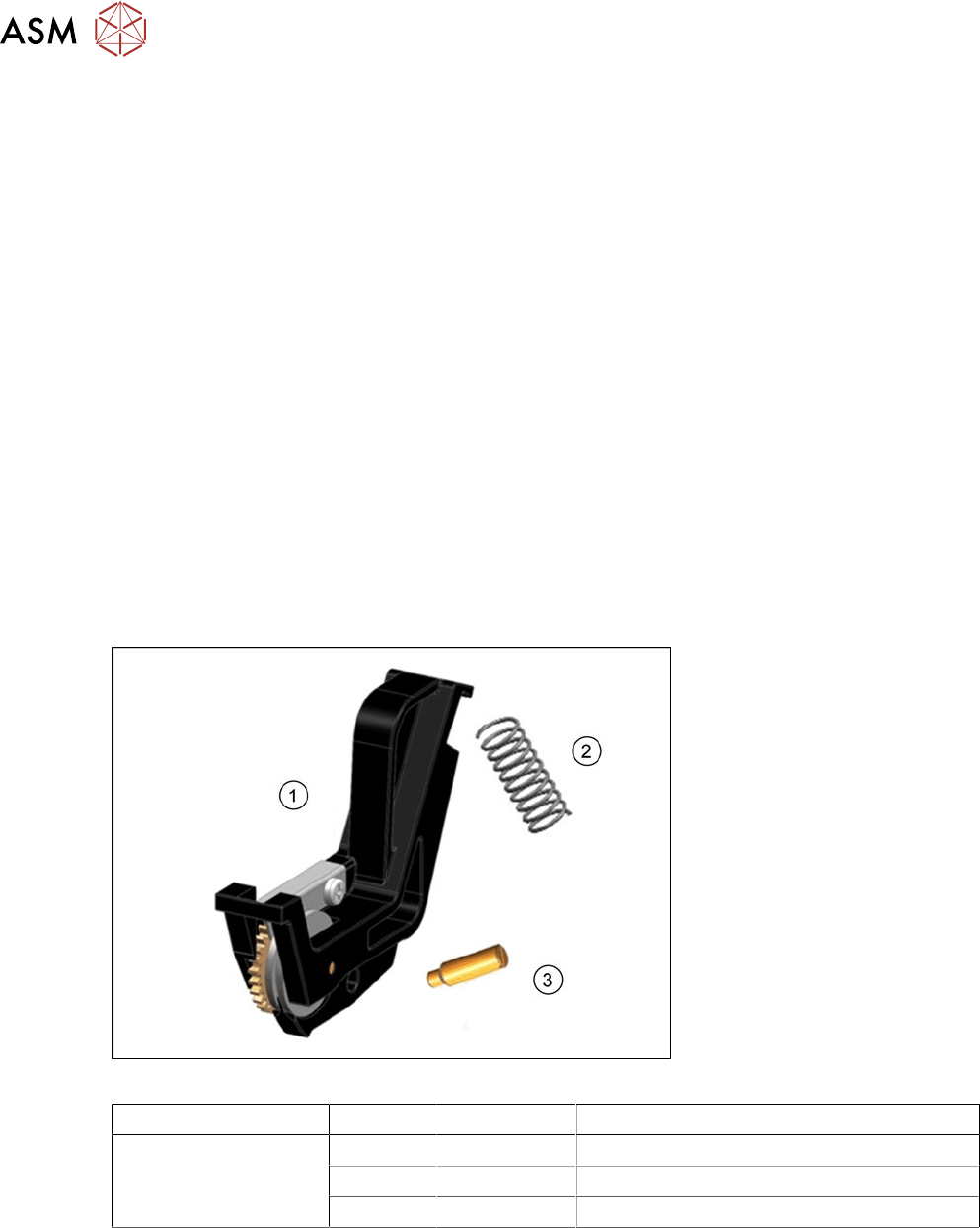

Abb.12: Wippe Folienentsorgung kpl. X4Smart
Zuführmodul Position Artikel-Nr. Bezeichnung
SmartFeeder 4 mm X 1 03135376Sxx Wippe Folienentsorgung kpl. X4Smart
2 03136794Sxx Druckfeder Wippe X4Smart
3 03122867Sxx Lagerwelle bronze Stopfrad Wippe X4Smart
Benötigtes Werkzeug:
●
Schlitzschraubendreher Größe 1
6 Reparaturen an SmartFeeder 4 mm X
6.9 Wippe
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 55

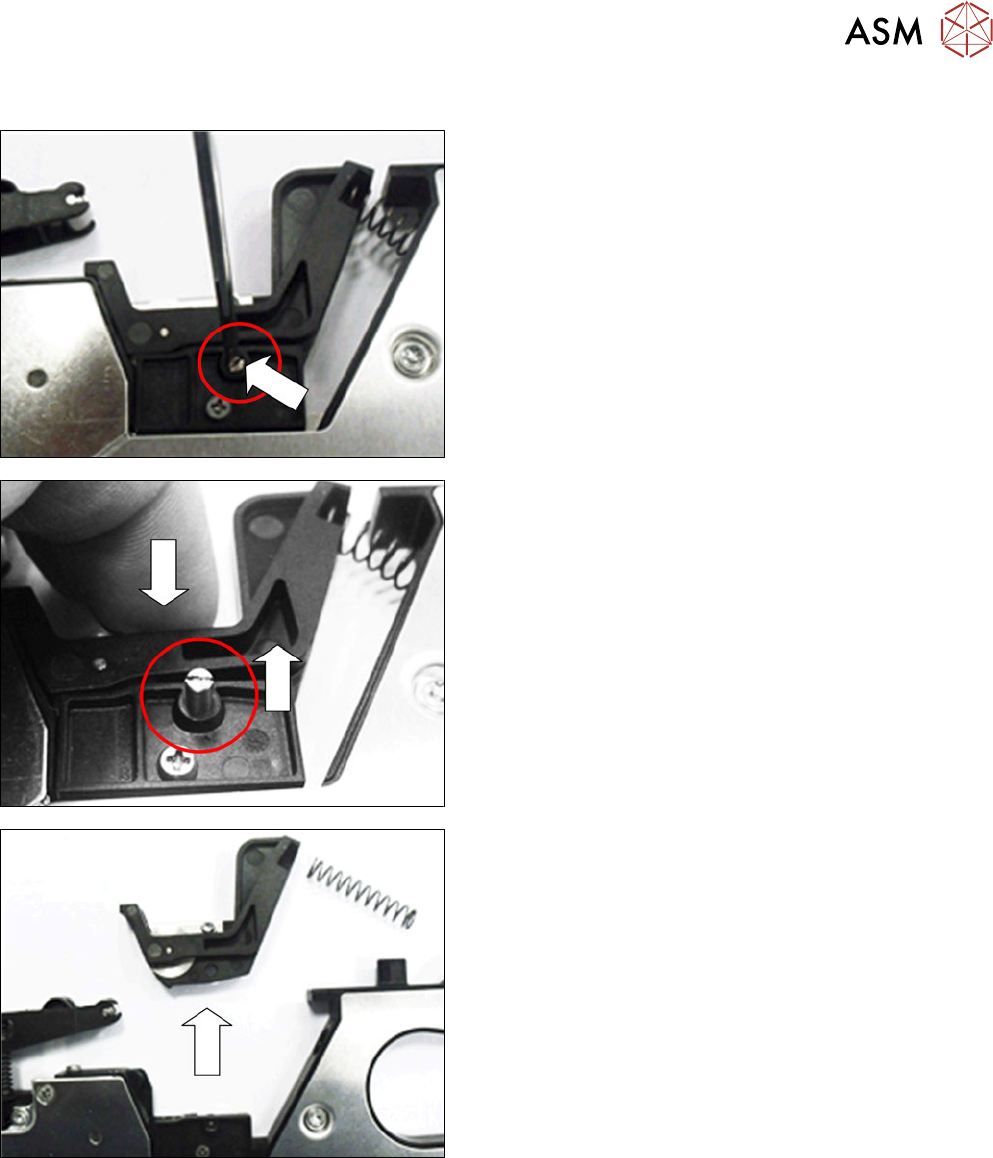

6.9.1 Wippe entfernen
► Legen Sie das Zuführmodul vorsichtig mit der
rechten Seite auf eine stabile, ebene und saube-
re Unterlage.
► Lösen Sie mit einen Schlitzschraubendreher Grö-
ße1 die Lagerwelle(1) der Wippe.
► Drücken Sie von oben auf die Wippe, um die
Spannung von der Lagerwelle zu nehmen.
► Ziehen Sie die Lagerwelle, z.B. mit einer Flach-
zange, nach oben heraus.
► Heben Sie die Wippe nach oben aus dem Zuführ-
modul.
► Entnehmen Sie die Druckfeder.
6 Reparaturen an SmartFeeder 4 mm X
6.9 Wippe
56 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017

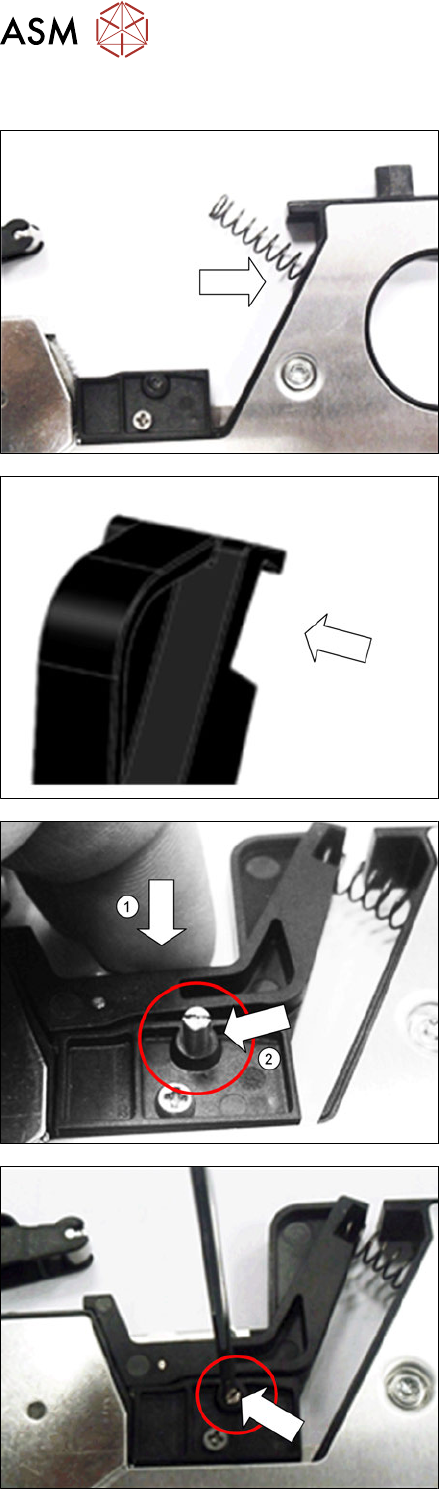

6.9.2 Wippe montieren
► Legen Sie das Zuführmodul vorsichtig mit der
rechten Seite auf eine stabile, ebene und saube-
re Unterlage.
► Setzen Sie die Druckfeder in den Grundkörper
des Zuführmoduls ein.
► Schieben Sie die Druckfeder seitlich in die Füh-
rung an der Wippe.
► Drücken Sie die Wippe wie abgebildet von oben
eine Position, so dass Sie die Bohrung für die
Lagerwelle vollständig sehen können.(1)
► Stecken Sie die Lagerwelle mit dem Gewinde
voran in die Bohrung.(2)
► Schrauben Sie die Lagerwelle mit einem Schlitz-
schraubendreher Größe1 handfest an.
