6.10 Stopfrad
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 59
6.10 Stopfrad
Benötigtes Ersatzteil

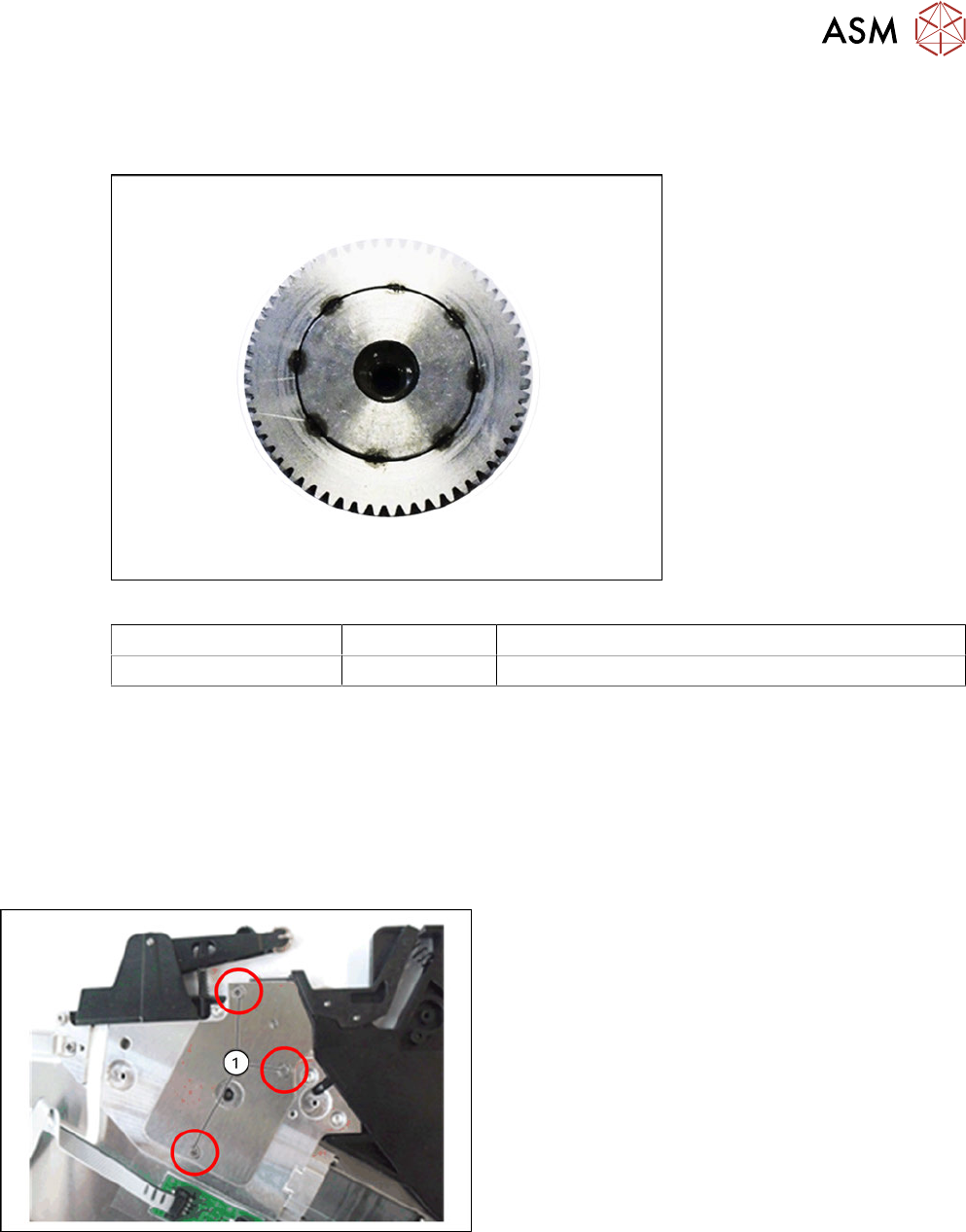

Abb.14: Stopfrad geraendelt kpl.
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 4 mm X 03131680-xx Stopfrad geraendelt kpl. X4Smart V2
Benötigtes Werkzeug
●
Kreuzschlitzschraubendreher klein
●
Schlitzschraubendreher
●
Inbusschlüssel Größe 4
●
Pinzette
6.10.1 Stopfrad entfernen
► Legen Sie das Zuführmodul vorsichtig mit der
rechten Seite auf eine stabile, ebene und saube-
re Unterlage.
► Entfernen Sie die linke Seitenabdeckung (Siehe
6.3.1 "Linke Seitenabdeckung entfernen" [}31]).
► Entfernen Sie die 3 in der Abbildung gekenn-
zeichneten Kreuzschlitzschrauben(1) vom
Lagerdeckel des Folienantriebs.
6 Reparaturen an SmartFeeder 4 mm X
6.10 Stopfrad
60 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017
► Heben Sie den Lagerdeckel(2) mit einer Pinzette
oder einen kleinen Schraubendreher(3) an und
entfernen Sie diesen.
► Entfernen Sie die Wippe (siehe 6.9.1 "Wippe ent-
fernen" [}55]).
► Entfernen Sie den Abstreifer (siehe 6.11.1 "Ab-
streifer 4 mm X entfernen" [}64]).
► Lösen Sie den Inbus am Schraubrad.
Verwenden Sie dazu einen Inbusschlüssel Grö-
ße4.
► Kippen Sie das Zuführmodul auf die rechte Seite
und fixeren Sie dabei den Inbus am Schraubrad
mit einem Finger.
► Entfernen Sie die Schlitzschraube.
► Entnehmen Sie das Schraubrad.
6 Reparaturen an SmartFeeder 4 mm X
6.10 Stopfrad
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 61
► Entfernen Sie die obere Beilagscheibe vom
Stopfrad.
► Entnehmen Sie das Stopfrad.
► Sollte die untere Beilagscheibe noch am Stopfrad
kleben, nehmen Sie diese und stecken Sie sie
zurück auf die Achse.
