6 Reparaturen an SmartFeeder 4 mm X
6.10 Stopfrad
62 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017

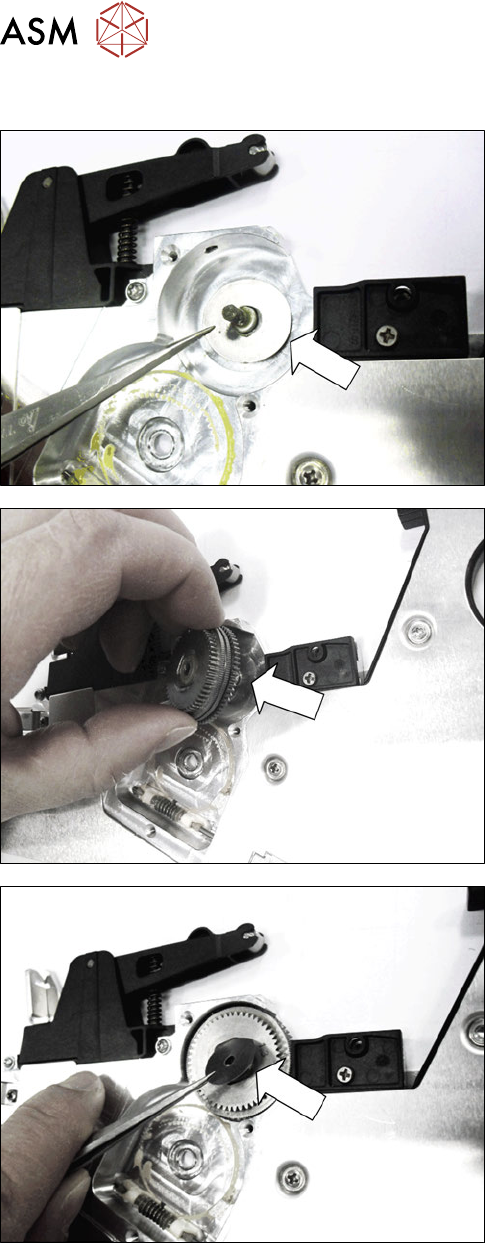

6.10.2 Stopfrad montieren
► Legen Sie das Zuführmodul vorsichtig mit der
rechten Seite auf eine stabile, ebene und saube-
re Unterlage.
► Stellen Sie sicher, dass sich auf der Achse eine
Beilagscheibe befindet.
► Stecken Sie das Stopfrad wie abgebildet auf die
Achse.
► Legen Sie die obere Beilagscheibe auf das Stopf-
rad.
6 Reparaturen an SmartFeeder 4 mm X
6.10 Stopfrad
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 63

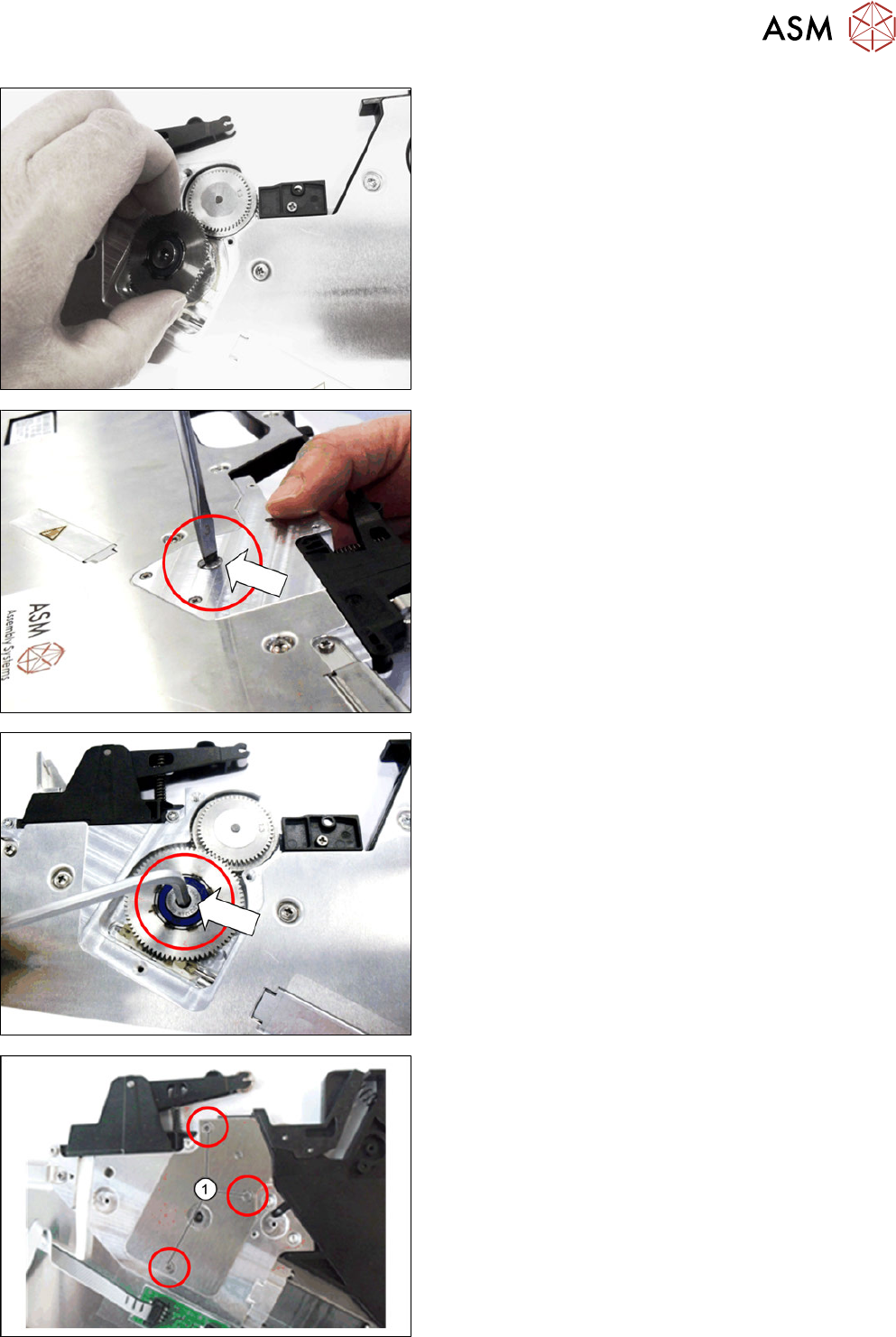

► Setzen Sie das Schraubrad wie abgebildet ein.
► Kippen Sie das Zuführmodul auf die rechte Seite
und fixeren Sie dabei den Inbus am Schraubrad
mit einem Finger.
► Befestigen Sie die Schlitzschraube.
Verwenden Sie hierzu einen Schlitzschrauben-
dreher.
► Befestigen Sie auf der linken Seite den Inbus am
Schraubrad.
Verwenden Sie dazu einen Inbusschlüssel Grö-
ße4 mit 0,9Nm.
► Befestigen Sie den Abstreifer (siehe 6.11.2 "Ab-
streifer 4 mm X montieren" [}65]).
► Befestigen Sie die Wippe (siehe 6.9.2 "Wippe
montieren" [}56]).
► Stecken Sie den Lagerdeckel wie abgebildet auf
die Folienabzugseinheit.
► Befestigen Sie den Lagerdeckel mit den drei ge-
kennzeichneten Schrauben(1). Verwenden Sie
dazu einen Kreuzschlitzschraubendreher mit
0,9Nm.
► Befestigen Sie die linke Seitenabdeckung (siehe
6.3.2 "Linke Seitenabdeckung montieren" [}31]).
6 Reparaturen an SmartFeeder 4 mm X
6.11 Abstreifer
64 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017

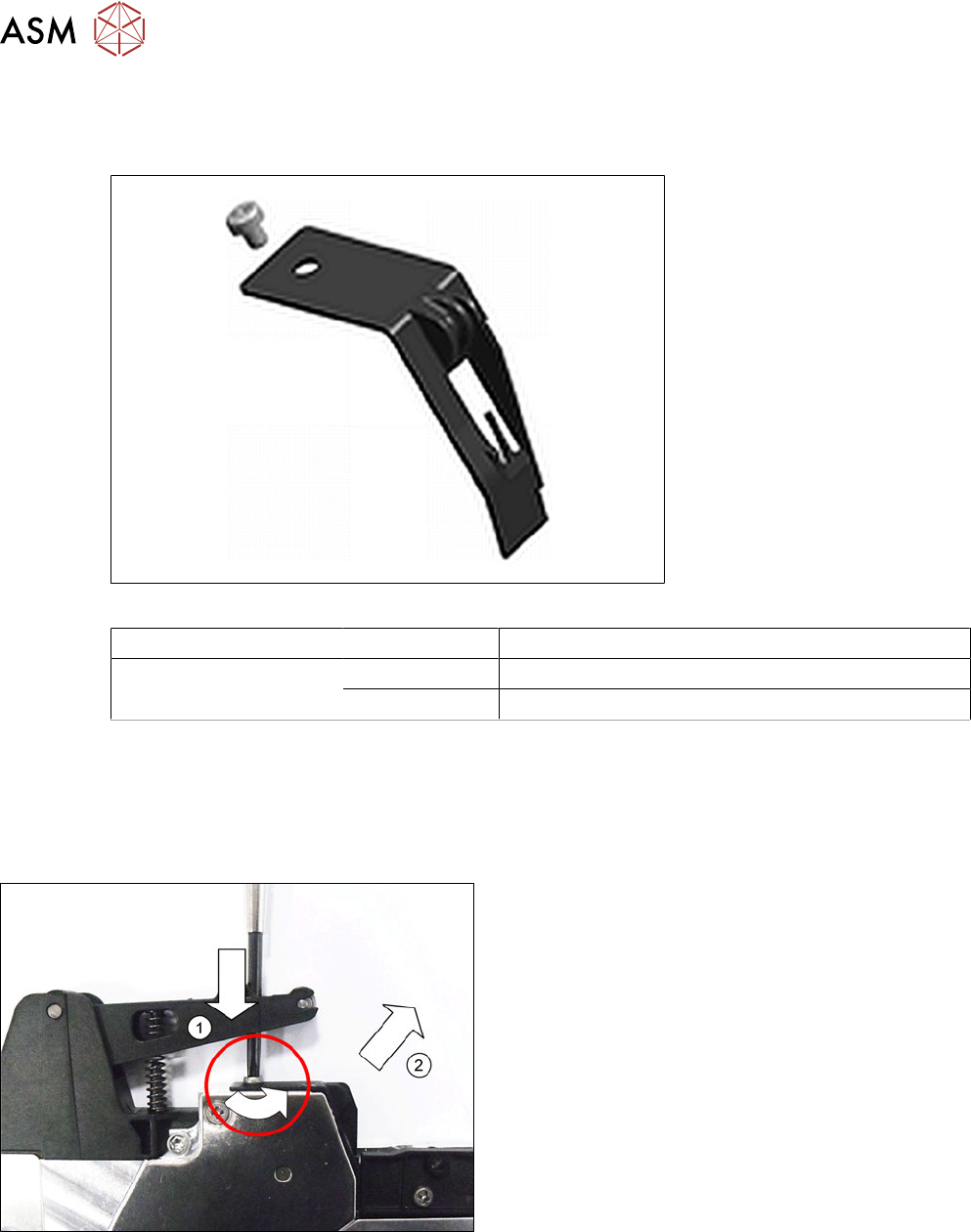

6.11 Abstreifer
Benötigtes Ersatzteil
Abb.15: Abstreifer Folienentsorgung X4Smart V2
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 4 mm X 03134363Sxx Abstreifer Folienentsorgung X4Smart V2
03071821-xx SN 213307-H-M2,5 x 3-A2-70
Benötigtes Werkzeug
●
Kreuzschlitzschraubendreher klein
●
Pinzette
6.11.1 Abstreifer 4 mm X entfernen
► Entfernen Sie die Wippe (siehe 6.9.1 "Wippe ent-
fernen" [}55]).
► Legen Sie das Zuführmodul vorsichtig mit der lin-
ken Seite auf eine stabile, ebene und saubere
Unterlage.
► Führen Sie den Kreuzschlitzschraubendreher
durch die Öffnung in der Schwinge(1).
► Entfernen Sie die Kreuzschlitzschraube, mit der
der Abstreifer befestigt ist.
► Ziehen Sie den Abstreifer schräg nach oben her-
aus. (2)
