6 Reparaturen an SmartFeeder 4 mm X 6.12 Klappe / Auffangbehälter Deckfolie Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 67 6.12.1 Auffangbehälter und Welle austauschen ► Legen Sie das Zuführmodul vorsichtig…
6 Reparaturen an SmartFeeder 4 mm X
6.12 Klappe / Auffangbehälter Deckfolie
66 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017
6.12 Klappe / Auffangbehälter Deckfolie
Benötigtes Ersatzteil

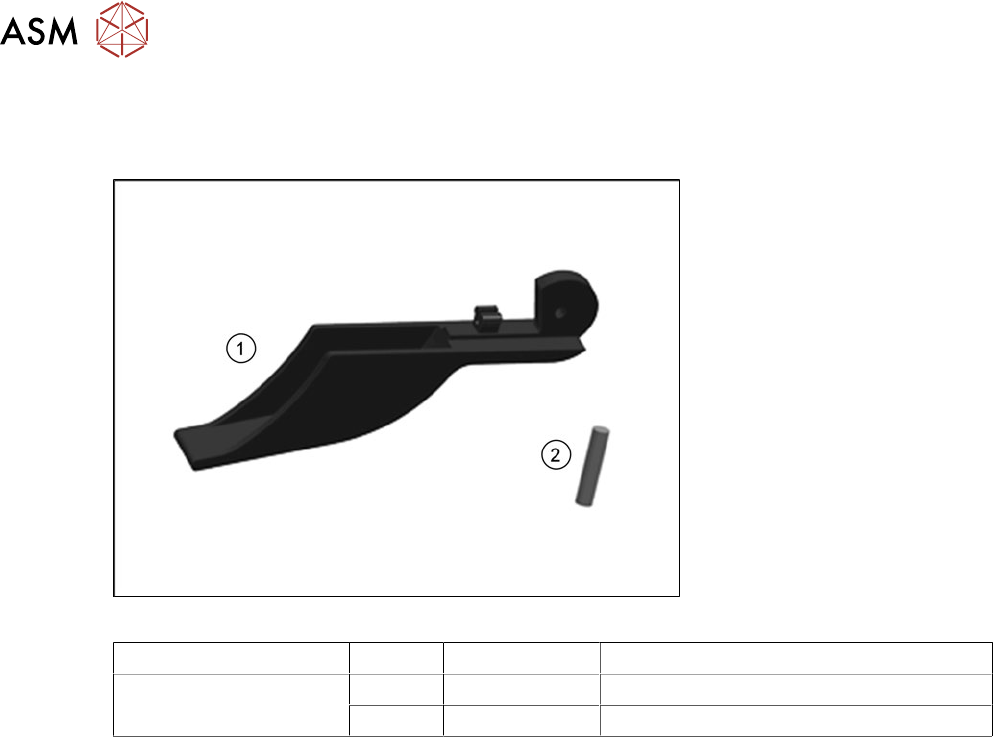

Abb.16: Auffangbehälter und Welle
Zuführmodul Position Artikel-Nr. Bezeichnung
SmartFeeder 4mmX 1 03119392Sxx Auffangbehaelter Deckfolie X4Smart
2 03004081-xx Welle D2 Folienklappe X8
Benötigtes Werkzeug
●
TORX-Schraubendreher Größe T8 mit 0,6Nm
●
Kreuzschlitzschraubendreher 0,9Nm
6 Reparaturen an SmartFeeder 4 mm X
6.12 Klappe / Auffangbehälter Deckfolie
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 67
6.12.1 Auffangbehälter und Welle austauschen
► Legen Sie das Zuführmodul vorsichtig mit der linken Seite auf eine stabile, ebene und saube-
re Unterlage.
► Entfernen Sie die rechte Seitenabdeckung (siehe 6.3.3 "Rechte Seitenabdeckung entfer-
nen" [}32]).
► Entfernen Sie den "Einsatz Folienbehälter" (siehe 6.14.1 "Folienbehälter austau-
schen" [}69]).
► Reinigen Sie den Folienbehälter gründlich und entfernen Sie alle Folien- und Klebereste.

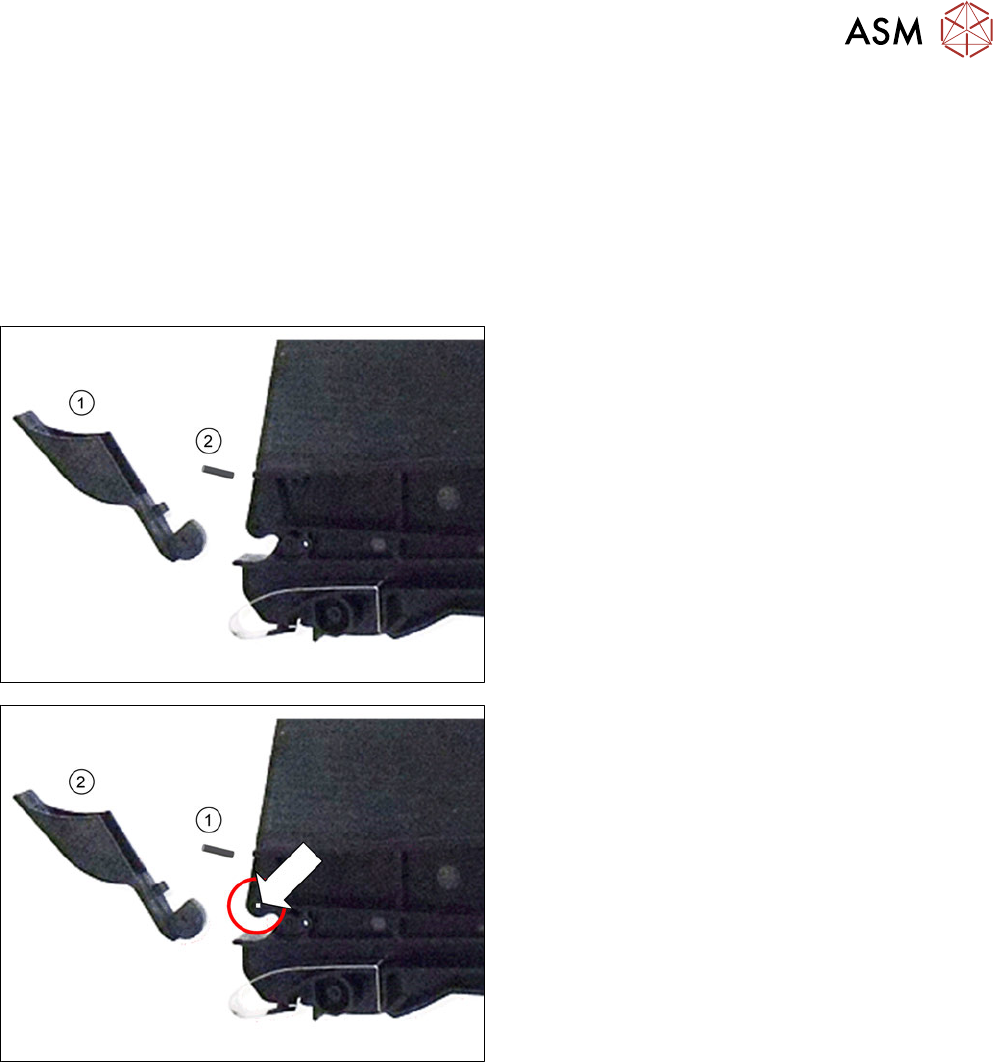

► Entnehmen Sie den "Auffangbehälter Deckfo-
lie"(1) und bei Bedarf die "Welle D2"(2). Die
Welle ist im Folienbehälter nur eingesteckt.
► Stecken Sie die (neue) "Welle D2"(1) an der ge-
kennzeichneten Stelle bis zum Anschlag in den
Folienbehälter.
► Schieben Sie den (neuen) "Auffangbehälter
Deckfolie" auf die "Welle D2".
► Montieren Sie den "Einsatz Folienbehälter" (siehe 6.14.1 "Folienbehälter austau-
schen" [}69]).
► Montieren Sie die rechte Seitenabdeckung (siehe 6.3.4 "Rechte Seitenabdeckung montie-
ren" [}33]).
6 Reparaturen an SmartFeeder 4 mm X
6.13 Messer Folienentsorgung
68 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017
6.13 Messer Folienentsorgung
Benötigtes Ersatzteil

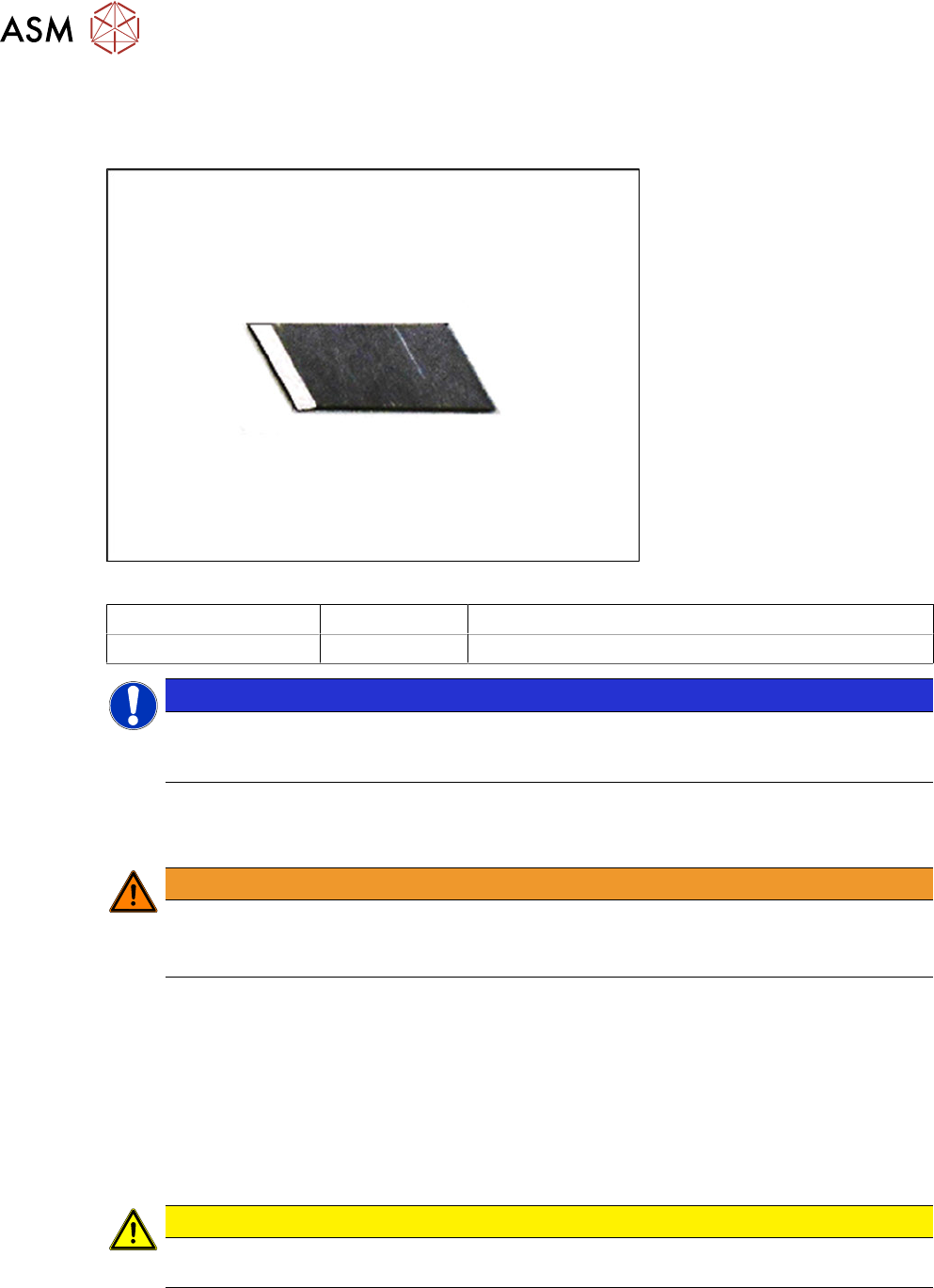

Abb.17: Messer Zwischenwand
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 4mmX 00341370Sxx Messer Zwischenwand
HINWEIS
Beachten Sie bitte folgende Punkte, wenn einzelne Messer vorbereitet werden. Einzelne
Messer müssen von der Klinge gebrochen werden. Stellen Sie dabei sicher, dass alle Si-
cherheitsanweisungen beachtet werden.
Benötigtes Werkzeug
●
TORX-Schraubendreher 0,6Nm, Größe T8
WARNUNG
Verletzungsgefahr
Die Schneide des Messers ist sehr scharf. Verwenden Sie deshalb beim Entfernen und
Montieren des Messers eine Pinzette.
6.13.1 Messer Zwischenwand entfernen
► Legen Sie das Zuführmodul auf eine stabile, ebene und saubere Unterlage.
► Öffnen Sie die Klappe.
► Lösen Sie die Befestigungsschraube und entfernen Sie das alte Messer.
6.13.2 Messer Zwischenwand montieren
► Setzen Sie das neue Messer lagerichtig ein und schrauben Sie es fest.
VORSICHT
► Die Messer sind scharf, bitte treffen Sie beim Einbau entsprechende Sicherheitsvor-
kehrungen!
