6 Reparaturen an SmartFeeder 4 mm X
6.15 Griff mit Bedienfeld
70 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017

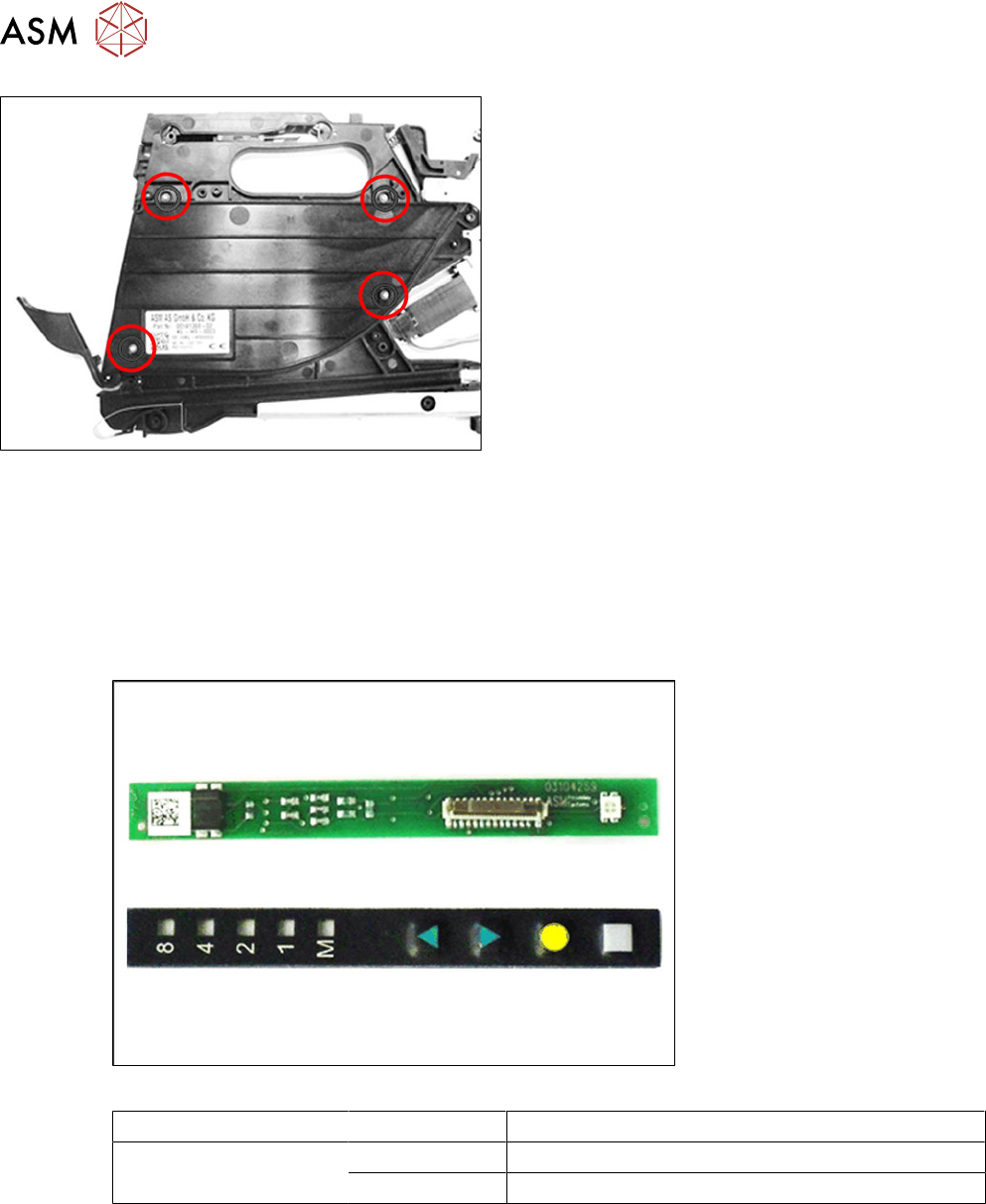

► Entfernen Sie die 4 in der Abbildung gekenn-
zeichneten Schrauben. Verwenden Sie dazu
einen TORX-Schraubendreher Größe T8.
► Entnehmen Sie den Einsatz Folienbehälter.
► Reinigen Sie den Folienbehälter gründlich und
entfernen Sie alle Folien- und Klebereste.
► Setzen Sie den Einsatz Folienbehälter wieder
ein.
► Befestigen Sie den Folienbehälter mit den 4 in
der Abbildung gekennzeichneten Schrauben.
Verwenden Sie dazu einen TORX-Schraubendre-
her 0,6Nm, Größe T8.
► Montieren Sie die recht Seitenabdeckung (siehe 6.3.4 "Rechte Seitenabdeckung montie-
ren" [}33]).
6.15 Griff mit Bedienfeld
6.15.1 Bedienfeld komplett
Benötigtes Ersatzteil
Abb.19: Platine kpl. Bedienfeld (oben), Bedienfeld kpl. (unten)
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 4 mm X 03104269-xx Platine kpl. Bedienfeld X8Smart
03102428 -xx Bedienfeld kpl. X8Smart
Benötigtes Werkzeug
●
Kreuzschlitzschraubendreher 0,9Nm
●
TORX-Schraubendreher Größe T8, 0,6Nm
●
Pinzette oder kleiner Schraubendreher
6 Reparaturen an SmartFeeder 4 mm X
6.15 Griff mit Bedienfeld
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 71
6.15.1.1 Bedienfeld und Platine entfernen
► Legen Sie das Zuführmodul vorsichtig mit der
rechten Seite auf eine stabile, ebene und saube-
re Unterlage.
► Entfernen Sie die linke Seitenabdeckung (siehe
6.3.1 "Linke Seitenabdeckung entfernen" [}31]).
► Lösen Sie die Verriegelung(1) in die Position
„Entriegelt“.
► Öffnen Sie die beiden gekennzeichnetenTORX –
Schrauben(2), mit denen der Deckel der Folien-
stopfeinheit befestigt ist.
► Heben Sie den Deckel der Folienstopfeinheit(3)
vorsichtig ein Stück vom Grundkörper des Zu-
führmoduls. Beachten Sie, dass das Flachband-
kabel noch an der Platine des Bedienfelds befes-
tigt ist.
► Ziehen Sie das Bedienfeld(4) zusammen mit der
Platine(5) aus der Führung.
► Öffnen Sie den Bügel am Flachbandan-
schluss(6) an der Platine.
► Ziehen Sie das Flachbandkabel(7) aus dem
Flachbandanschluss.
► Ziehen Sie die Flachbandleitung aus dem Deckel
der Folienstopfeinheit.
6 Reparaturen an SmartFeeder 4 mm X
6.15 Griff mit Bedienfeld
72 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017
6.15.1.2 Bedienfeld und Platine montieren
► Falls dieser nicht offen ist, klappen Sie den Bügel
am Flachbandanschluss(2) an der Platine auf.
► Schieben Sie das Flachbandkabel(1) mit der
blauen Seite nach oben wie abgebildet durch den
Deckel der Folienstopfeinheit.
► Schieben Sie das Flachbandkabel(1) mit der
blauen Seite nach oben weiter bis zum Anschlag
in den Flachbandanschluss(2) der Platine.
► Achten Sie dabei darauf, dass die Kontakte des
Flachbandkabels auf den Kontakten des An-
schlusses liegen.
► Klappen Sie den Bügel am Flachbandan-
schluss(2) zu.
► Stecken Sie das Bedienfeld(3) mit den gekenn-
zeichneten Stiften in die markierten Löcher(4)
der Platine.
► Schieben Sie das Bedienfeld(3) gemeinsam mit
der Platine(4) seitleich in die dafür vorgesehene
Führung des Zuführmoduls.
► Achten Sie dabei darauf, dass das Flachbandka-
bel gequetscht oder aus dem Anschluss an der
Platine gezogen wird.
► Heben Sie den Deckel der Folienstopfeinheit(5)
vorsichtig in die abgebildete Position auf den
Grundkörper des Zuführmoduls. Beachten Sie,
dass das Flachbandkabel wie abgebildet aus
dem Deckel hängt
► Befestigen Sie den Deckel Folienstopfeinheit an
den gekennzeichneten Positionen(6) mit 2
Schrauben. Verwenden Sie dazu einen TORX-
Schraubendreher Größe T8 mit 0,6Nm.
► Achten Sie darauf, dass die Verriegelung(7) des
Zuführmoduls leichtgängig ist und keine Kompo-
nenten verklemmt oder gequetscht werden.
► Befestigen Sie die linke Seitenabdeckung (siehe
6.3.2 "Linke Seitenabdeckung montieren" [}31]).
