6 Reparaturen an SmartFeeder 4 mm X 6.16 Steuerplatine 78 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017
6 Reparaturen an SmartFeeder 4 mm X
6.16 Steuerplatine
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 77
6.16.3 Referenzlauf durchführen
Abb.21: Bedienfeld
1. LED 8 – 8mm Schrittweite
(nur bei SmartFeeder 8mmX aktiv)
6. VORWÄRTS-Taste
2. LED 4 – 4 mm Schrittweite 7. RÜCKWÄRTS-Taste
3. LED 2 – 2 mm Schrittweite 8. FOLIE-Taste
4. LED 1 – 1 mm Schrittweite 9. SET-Taste
5. LED M – Menü
leuchtet, wenn ein Bedienmenü aktiviert ist
► Stellen Sie das Zuführmodul auf ein Single Slot EDIF oder auf einen an einen Bestückauto-
maten angeschlossenen BE-Tisch für X-Feeder.
► Drücken Sie die graue SET-Taste(9) und halten Sie diese gedrückt, bis der Referenzlauf akti-
viert wurde.
► Drücken Sie dreimal kurz die gelbe Folie-Taste(8).
Nach dem ersten Druck der Taste FOLIE wird die LEDM eingeschaltet.
Nach dem zweiten Druck wird zusätzlich die LED1 eingeschaltet.
Nach dem dritten Druck wird zusätzlich die LED2 eingeschaltet.
Das Menu für die Aktivierung des Referenzlaufs ist jetzt ausgewählt.
► Drücken Sie zusätzlich zur SET-Taste die VORWÄRTS-Taste(7).
Die LED8(1) sollte jetzt schnell blinken.
Falls zusätzlich zur LED8 die LED4(2) blinkt, liegt ein Fehler am Zuführmodul vor (z.B. Folie
ist gespannt oder Gurtantrieb hat einen Fehler) und der Referenzlauf kann nicht durchgeführt
werden.
► Lassen Sie die VORWÄRTS-Taste los.
Der Referenzlauf wird gestartet.
► Lassen Sie die SET-Taste los.
Der Referenzlauf wird automatisch beendet. Im Anschluss wechselt das Bedienfeld in die
Schrittweitenanzeige.
6 Reparaturen an SmartFeeder 4 mm X
6.16 Steuerplatine
78 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017
7 Reparaturen an SmartFeeder 8 mm X
7.1 Gleitführung vorn / Gleitfolie
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 79
7 Reparaturen an SmartFeeder 8 mm X
Zuführmodul Artikel-Nr. Beschreibung
SmartFeeder 8mmX 00141370-xx
00141390-xx
SIPLACE SmartFeeder 8mm X
SIPLACE SmartFeeder 8mm X Splice Sensor

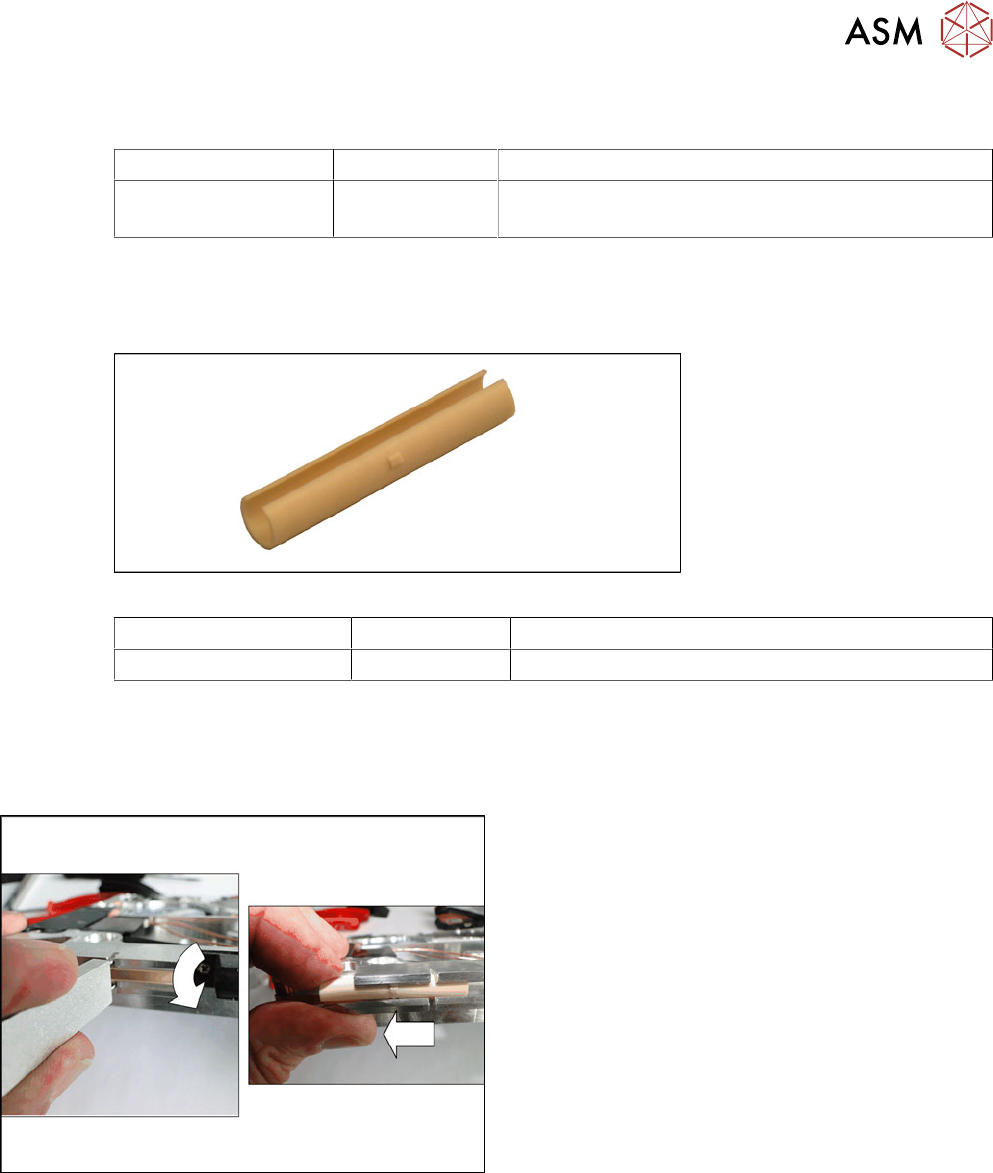

7.1 Gleitführung vorn / Gleitfolie
Benötigtes Ersatzteil
Abb.22: Gleitfolie
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 8mmX 03019604Sxx Gleitfolie X-Feeder JUM-S-06LY
Benötigtes Werkzeug
●
Gleitfolienentferner [03075421-xx]
7.1.1 Gleitfolie entfernen
► Legen Sie das Zuführmodul vorsichtig mit einer
Seite auf eine stabile, ebene und saubere Unter-
lage.
► Setzen Sie den Gleitfolienentferner an der abge-
bildeten Position in die Gleitführung.
► Hebeln Sie die Gleitfolie aus der eingerasteten
Position.
► Ziehen Sie die Gleitfolie nach vorn aus der Gleit-
führung heraus.
