7 Reparaturen an SmartFeeder 8 mm X
7.2 Gleitführung hinten
80 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017

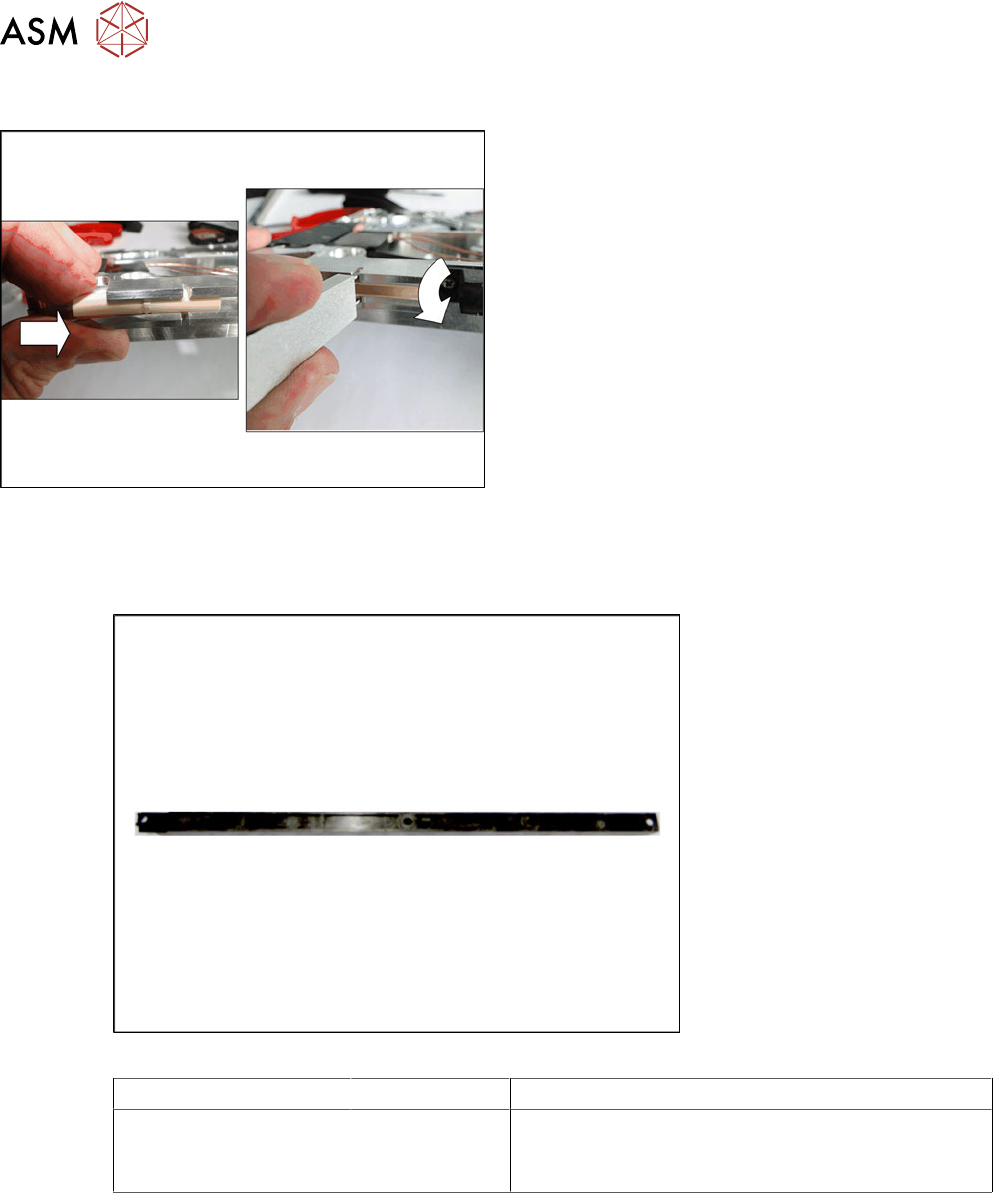

7.1.2 Gleitfolie montieren
► Drücken Sie die Gleitfolie leicht zusammen.
► Schieben Sie die Gleitfolie von vorn bis zum
Anschlag in die Gleitführung.
► Drehen Sie die Gleitfolie, bis der Schlitz vollkom-
men sichtbar ist und die Gleitfolie deutlich einras-
tet.
7.2 Gleitführung hinten
Benötigtes Ersatzteil
Abb.23: Gleitfuehrung hinten
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 8mmX 03003994-xx
03119317-xx
00328251-xx
Gleitführung / hinten L200
ISO 14585 - ST2,9x9,5-F-St,FeZn (3x)
SN 213307-H-M2,5 x 8-A2-70 (1x)
Benötigtes Werkzeug
●
Kreuzschlitzschraubendreher 0,6Nm (für 4mmX)
●
TORX-Schraubendreher 0,6 Nm, Größe T8 (für 8mmX)
7 Reparaturen an SmartFeeder 8 mm X
7.2 Gleitführung hinten
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 81
7.2.1 Gleitführung entfernen
► Drehen Sie das Zuführmodul mit der Unterseite
nach oben.
► Entfernen Sie die Kreuzschlitzschraube auf der
linken Seite.
► Entfernen Sie die drei TORX-Schrauben auf der
rechten Seite.
► Heben Sie die Gleitführung nach oben ab.
7.2.2 Gleitführung montieren
► Drehen Sie das Zuführmodul mit der Unterseite
nach oben.
► Setzen Sie die Gleitführung – wie abgebildet – an
die Unterseite des Zuführmoduls.
Beachten Sie hierbei die Anordnung der Bohrun-
gen in der Gleitführung.
► Schieben Sie die Gleitführung wie abgebildet bis
zum Anschlag nach links (vorn) an die vordere
Gleitführung.
► Senken Sie anschließend die beiden Rastnasen
der Gleitführung in die dafür vorgesehenen Öff-
nungen an der Unterseite des Zuführmoduls.
► Befestigen Sie die Gleitführung auf der linken
Seite mit der Kreuzschlitzschraube "ISO 7045 -
M2.5 x 6-A2-50-H" mit 0,6Nm am Zuführmodul.
► Befestigen Sie die Gleitführung auf der rechten
Seite mit den 3 TORX-Schrauben mit 0,6Nm an
das Zuführmodul.
7 Reparaturen an SmartFeeder 8 mm X
7.3 Seitenabdeckungen
82 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017
7.3 Seitenabdeckungen
HINWEIS
Beschädigung der Leiterplatte vermeiden
Um ein Beschädigen der Gewindebolzen auf der Leiterplatte zu vermeiden, darf eine Sei-
tenabdeckung nur dann entfernt werden, wenn die jeweils andere Seitenabdeckung voll-
ständig, d.h. mit allen Schrauben, montiert ist.
Benötigtes Ersatzteil
Abb.24: Seitenblech li. kpl. X8Smart (oben), Seitenblech re. kpl. X8Smart (unten)
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 8mmX 03100525Sxx Seitenblech li. kpl. X8Smart
03100526Sxx Seitenblech re. kpl. X8Smart
03033796-xx
03023227-xx
03010209-xx
03071821-xx
03044543-xx
A
B
C
D
E
Schrauben:
RF-SN75-2,5 x 6-9.8
ISO 7046-2-M2,5 x 5-A2-70-H
ISO 7045 - M2.5 x 6-A2-50-H
SN 213307-H-M2,5 x 3-A2-70
RF-SN85-2,5 x 7,5-9.8
Benötigtes Werkzeug
●
Kreuzschlitzschraubendreher 0,9Nm
●
TORX-Schraubendreher 0,6Nm, Größe T8
