7 Reparaturen an SmartFeeder 8 mm X
7.3 Seitenabdeckungen
86 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017

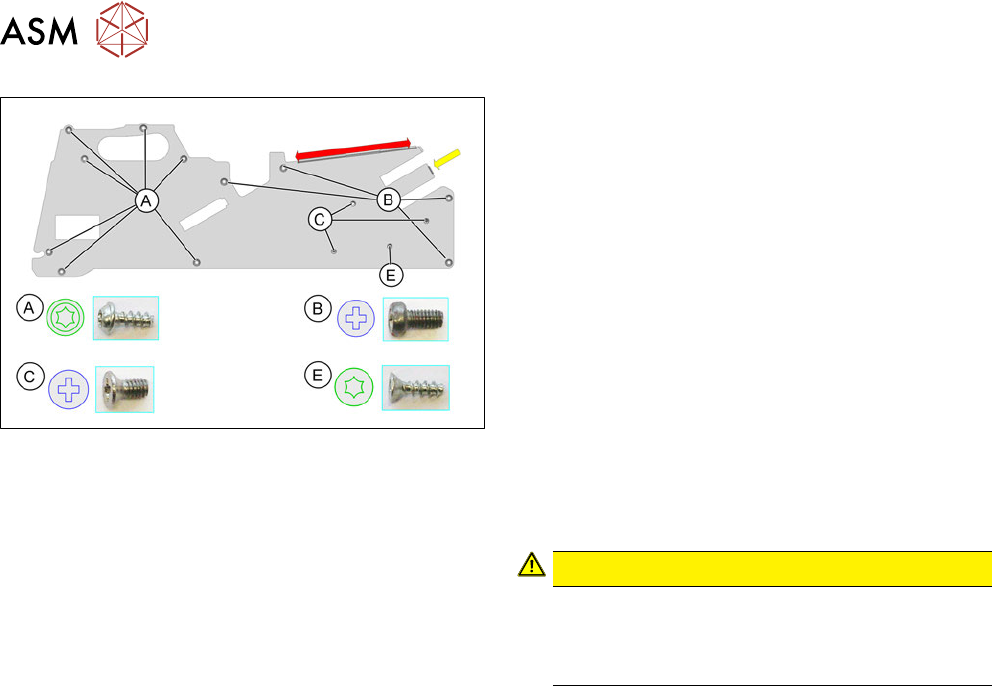

► Stecken Sie die Seitenabdeckung (im rot mar-
kierten Bereich) wie abgebildet bis zum Anschlag
unter die Schiene.
► Stecken Sie die Seitenabdeckung auf der rechten
Seite im gelb markierten Bereich unter den Enco-
der.
► Befestigen Sie die Schrauben, wie in der Abbil-
dung gekennzeichnet. Beginnen Sie mit den in-
neren Schrauben (C) und arbeiten Sie sich nach
außen vor (B + A).
Die Schraube E befestigen Sie als Letzte
Für die mit B und C gekennzeichneten Schrauben
benötigen Sie einen Kreuzschlitzschraubendreher mit
0,6 Nm.
Für die mit A gekennzeichneten Schrauben benötigen
Sie einen TORX Schraubendreher mit 0,6 Nm.
Für die Schraube D verwenden Sie ebenfalls einen
TORX–Schraubendreher.
VORSICHT!
Ziehen Sie die Schraube E maximal handfest an,
ansonsten kann im Inneren des Zuführmoduls
die Schraubenhalterung beschädigt werden oder
ausbrechen.
.
7 Reparaturen an SmartFeeder 8 mm X
7.4 EDIF
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 87
7.4 EDIF
Benötigtes Ersatzteil

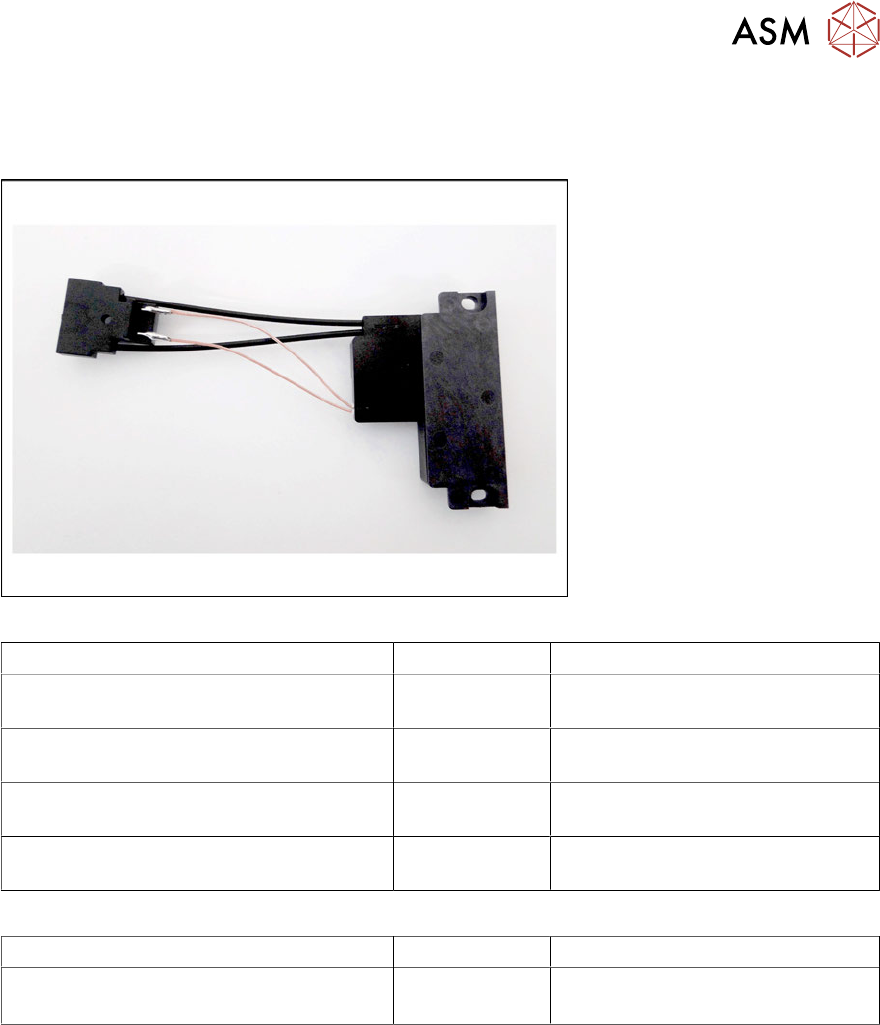

Abb.25: EDIF-Sekundär kpl.
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 8mmX (V1)
00141370-01
03101192Sxx EDIF-Sekundaer kpl. X8Smart
SmartFeeder 8mmX (V2)
00141370-02
03127518- EDIF-Sekundaer kpl. X8Smart
SmartFeeder 8mm X Splice Sensor (V1)
00141390-01
03101192Sxx EDIF-Sekundaer kpl. X8Smart
SmartFeeder 8mm X Splice Sensor (V2)
00141390-02
03127518-xx EDIF-Sekundaer kpl. X8Smart
Weitere Ersatzteile:
Zuführmodul Artikel-Nr. Bezeichnung
Alle in der oberen Tabelle genannten
Zuführmodule
03012683-xx
03050957-xx
Druckfeder D-027
Bundschraube D4x3,15 M3
Benötigtes Werkzeug
●
Schlitzschraubendreher 0,9Nm
●
Kreuzschlitzschraubendreher 0,9Nm
●
TORX-Schraubendreher 0,6Nm, GrößeT8
7 Reparaturen an SmartFeeder 8 mm X
7.4 EDIF
88 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017

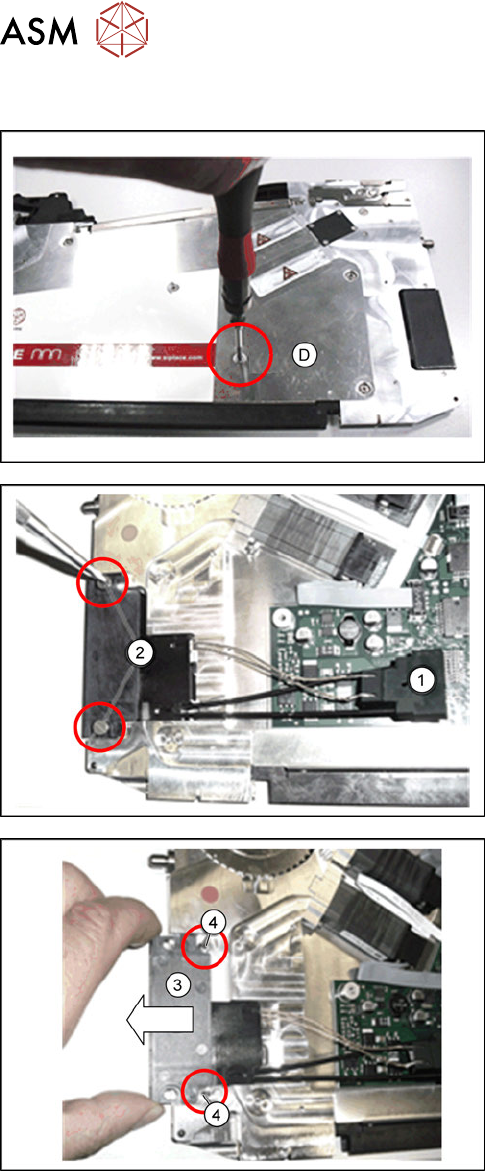

7.4.1 EDIF entfernen
► Legen Sie das Zuführmodul vorsichtig mit der lin-
ken Seite auf eine stabile, ebene und saubere
Unterlage.
► Entfernen Sie am rechten Seitenblech nur die
SchraubeD, um dadurch den EDIF-Stecker im
Zuführmodul zu lösen
► Entfernen Sie die linke Seitenabdeckung (siehe
Abschnitt 7.3.1 "Linke Seitenabdeckung entfer-
nen" [}83]).
► Ziehen Sie den EDIF-Stecker(1) senkrecht nach
oben von der Leiterplatte ab.
► Lösen Sie die beiden Schrauben am EDIF.(2)
► Entnehmen Sie das EDIF.(3)
► Entnehmen Sie die beiden Druckfedern.(4)
