7 Reparaturen an SmartFeeder 8 mm X 7.5 Abholfenster 92 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 ► Führen Sie das Abholfenster (1) vorsichtig über das Stiftrad (3) und über die rechte Kante (4) des Zufü…
7 Reparaturen an SmartFeeder 8 mm X
7.5 Abholfenster
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 91
7.5.1 Abholfenster entfernen
► Legen Sie das Zuführmodul vorsichtig mit der lin-
ken Seite auf eine stabile, ebene und saubere
Unterlage.
► Entfernen Sie die beiden Kreuzschlitzschrau-
ben(1).
► Achten Sie darauf, dass die Gegenplatte(2) nicht
heraus fällt.
► Achten Sie darauf, dass die Druckfedern(3) nicht
herausfallen.
► Bringen Sie das Zuführmodul in eine aufrechte
stabile Lage.
► Ziehen Sie das Abholfenster vorsichtig hoch und
über das Stiftrad zur linken Seite weg.
7.5.2 Abholfenster montieren
► Bringen Sie das Zuführmodul in eine aufrechte
stabile Lage.
► Führen Sie das Abholfenster (1) mit den beiden
Bolzen (2) in die dafür vorgesehenen Durchfüh-
rungen des Antriebes des Zuführmoduls.
7 Reparaturen an SmartFeeder 8 mm X
7.5 Abholfenster
92 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017

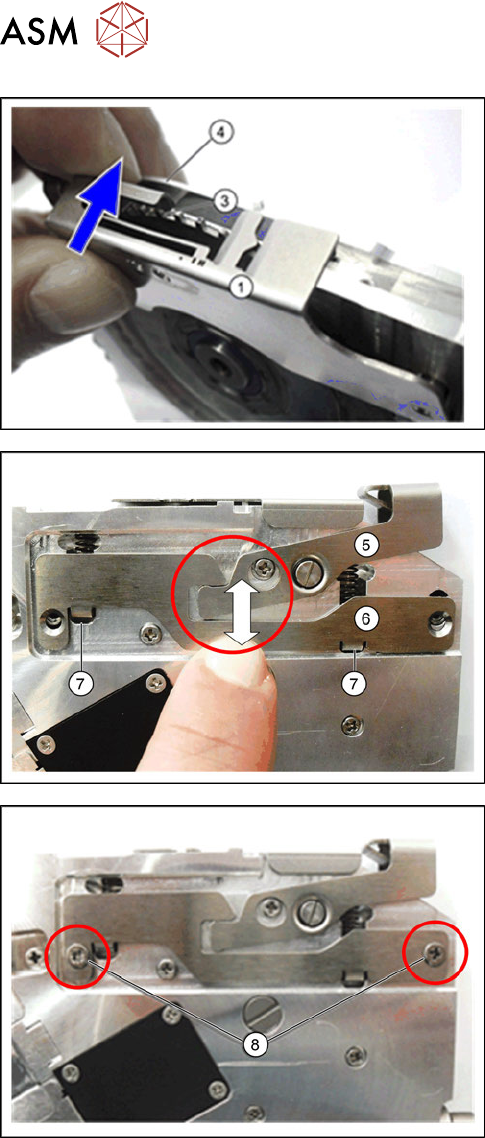

► Führen Sie das Abholfenster(1) vorsichtig über
das Stiftrad (3) und über die rechte Kante (4) des
Zuführmoduls.
► Stellen Sie sicher, dass im gekennzeichneten Be-
reich der Betätiger(5) des Abholfensters und die
Gegenplatte(6) plan an der Wand des Zuführmo-
duls anliegen und sich nach oben und unten ver-
schieben lassen.
► Achten Sie beim Einsetzen der Gegenplatte,
dass sich die Federn(7) vollständig wie abgebil-
det innerhalb ihrer Führung befinden und die Ge-
genplatte sauber eingesetzt werden kann.
► Befestigen Sie das Abholfenster (handfest) mit
den beiden in der Abbildung gekennzeichneten
Schrauben(8).
Verwenden Sie hierzu einen Kreuzschlitzschrau-
bendrehen mit 0,6Nm.
7 Reparaturen an SmartFeeder 8 mm X
7.5 Abholfenster
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 93
7.5.3 Betätiger entfernen
► Entfernen Sie das Abholfenster (siehe 7.5.1 "Ab-
holfenster entfernen" [}91]).

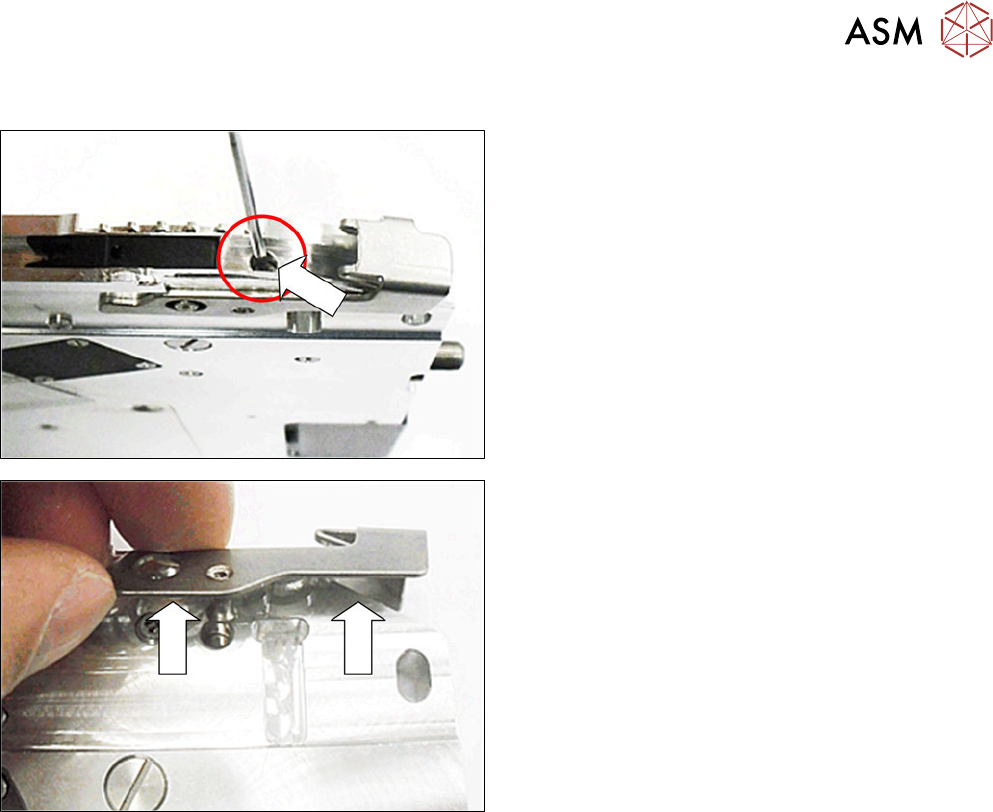

► Entfernen Sie die in der Abbildung gekennzeich-
nete Passschraube.
Verwenden Sie hierzu einen 1,5mm Innensechs-
kantschlüssel.
► Ziehen Sie den Betätiger auf der rechte Seite des
Zuführmoduls aus dem Grundkörper.
