7 Reparaturen an SmartFeeder 8 mm X 7.5 Abholfenster 94 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 7.5.4 Betätiger montieren ► Schieben Sie den Betätiger auf der rechten Seite des Zuführmoduls wie abgebild…
7 Reparaturen an SmartFeeder 8 mm X
7.5 Abholfenster
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 93
7.5.3 Betätiger entfernen
► Entfernen Sie das Abholfenster (siehe 7.5.1 "Ab-
holfenster entfernen" [}91]).
► Entfernen Sie die in der Abbildung gekennzeich-
nete Passschraube.
Verwenden Sie hierzu einen 1,5mm Innensechs-
kantschlüssel.
► Ziehen Sie den Betätiger auf der rechte Seite des
Zuführmoduls aus dem Grundkörper.
7 Reparaturen an SmartFeeder 8 mm X
7.5 Abholfenster
94 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017
7.5.4 Betätiger montieren
► Schieben Sie den Betätiger auf der rechten Seite
des Zuführmoduls wie abgebildet in den Grund-
körper.
Schieben Sie dabei die Achse des Betätigers in
die in der Abbildung gekennzeichnete Bohrung.
► Befestigen Sie die Achse des Betätigers mit einer
Passschraube.
Verwenden Sie hierzu einen 1,5mm Innensechs-
kantschlüssel.
► Befestigen Sie das Abholfenster (siehe 7.5.2 "Ab-
holfenster montieren" [}91]).
7 Reparaturen an SmartFeeder 8 mm X
7.6 Spleißsensor
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 95

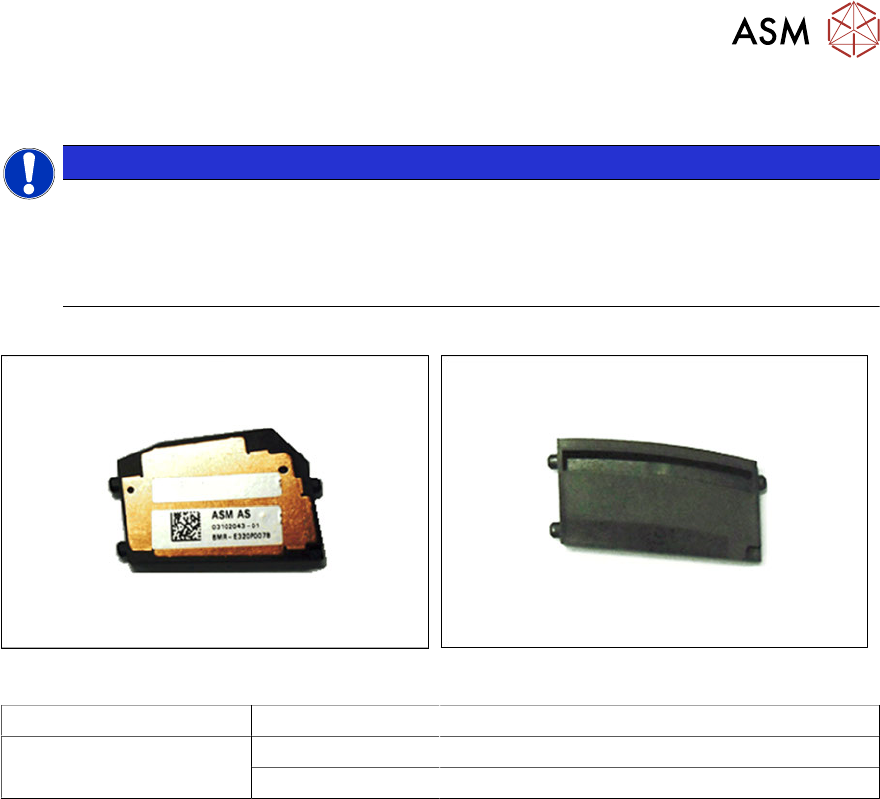

7.6 Spleißsensor
HINWEIS
Entfernen nachgerüsteter Spleißsensoren
Jeder SmartFeeder 8mmX ist für den Einsatz eines Spleißsensors vorbereitet, wird jedoch
ohne Spleißsensor ausgeliefert. Um den Originalzustand wieder herzustellen, muss ein
eventuell nachgerüsteter Spleißsensor wieder ausgebaut werden, bevor das Zuführmodul
zur Reparatur zum Hersteller zurückgeschickt wird.
Benötigtes Ersatzteil
Spleißsensor Spleißsensor-Dummy
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 8 mm X 03107028 -xx Spleisssensor X8Smart kpl.
03104558 -xx Dummy Spleisssensor X8Smart
Benötigtes Werkzeug
●
TORX-Schraubendreher 0,6Nm, GrößeT8
