7 Reparaturen an SmartFeeder 8 mm X
7.6 Spleißsensor
96 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017
7.6.1 Dummy gegen Spleißsensor austauschen
► Stellen Sie das Zuführmodul in eine stabile senk-
rechte Position.
Der Dummy-Spleißsensor(1) befindet sich oben hinter
dem Abholfenster und wird vom „Füllstück Spleissen-
sor"(2) gehalten.
► Lösen Sie die TORX-Schraube(3), mit der das
Füllstück(2) befestigt ist, so weit, bis sich das
Füllstück verschieben lässt.
► Verschieben Sie das Füllstück in Pfeilrichtung bis
zum Anschlag nach rechts.
► Schieben Sie den Dummy-Spleißsensor (1) ne-
ben das Füllstück bis die beiden Stifte an der
Vorderseite des Dummys frei werden.
► Ziehen Sie den Dummy nach oben heraus.
7 Reparaturen an SmartFeeder 8 mm X
7.6 Spleißsensor
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 97

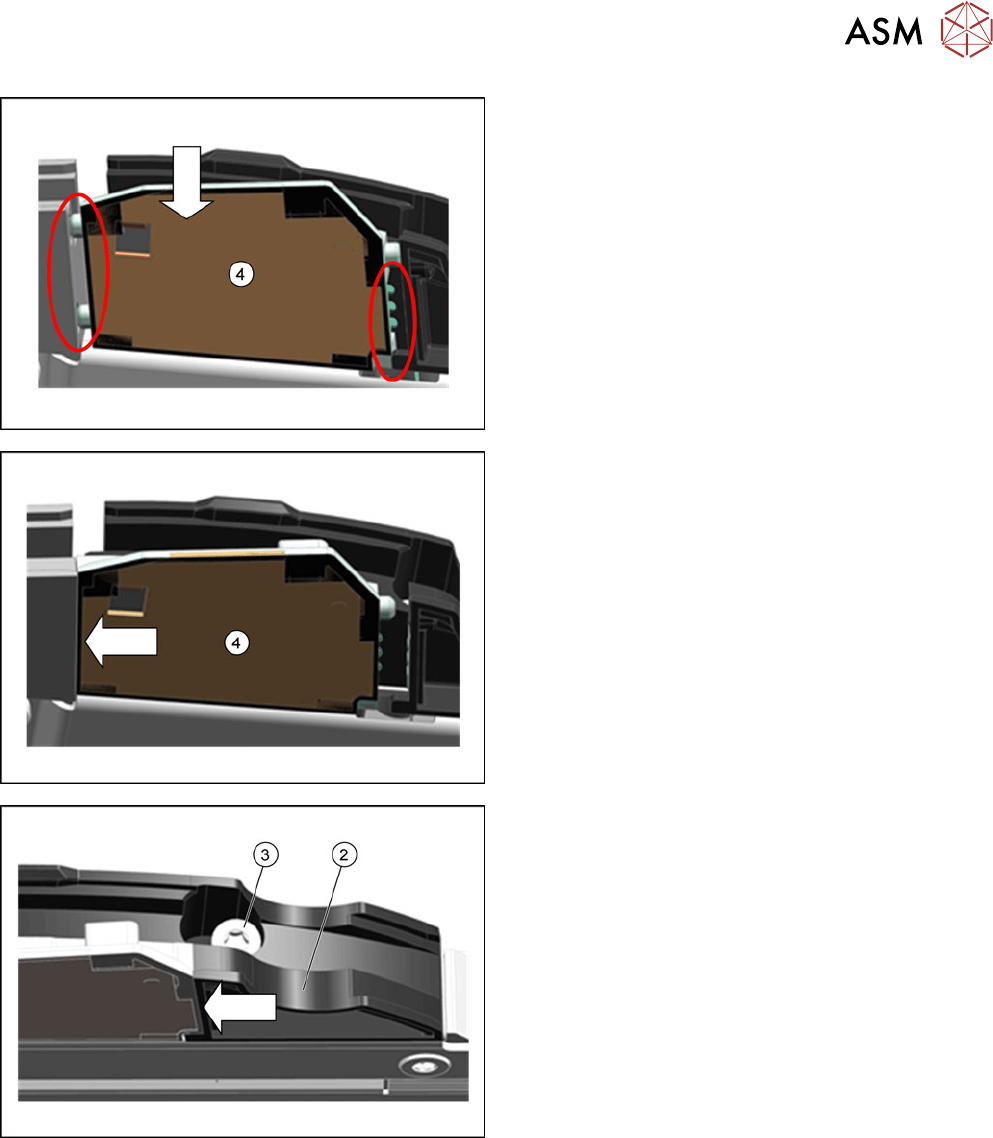

► Setzen Sie den Spleißsensor(4) wie abgebildet
an Stelle des Dummys ein.
Beachten Sie dabei, dass die 2 Fixierstifte nach
vorn und die 3 Kontaktstifte nach hinten zeigen.
► Schieben Sie den Spleißsensor(4) in Pfeilrich-
tung bis zum Anschlag nach vorn.
► Schieben Sie das Füllstück(2) in Pfeilrichtung bis
zum Anschlag an den Spleißsensor.
► Fixieren Sie das Füllstück mit der TORX-Schrau-
be(3) mit 0,6Nm.
Der Spleißsensor wird automatisch durch die Platine
am Füllstück kontaktiert und später von der Software
erkannt.
7 Reparaturen an SmartFeeder 8 mm X
7.6 Spleißsensor
98 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017
7.6.2 Funktionstest durchführen
Voraussetzung: Um den Spleißsensor zu testen benötigen Sie einen Testgurt, d.h. ein Stück Gurt
mit einem aufgepressten Spleiß-Niet.
Abb.28: Bedienfeld
1. LED 8 – 8mm Schrittweite
(nur bei SmartFeeder 8mmX aktiv)
6. VORWÄRTS-Taste
2. LED 4 – 4 mm Schrittweite 7. RÜCKWÄRTS-Taste
3. LED 2 – 2 mm Schrittweite 8. FOLIE-Taste
4. LED 1 – 1 mm Schrittweite 9. SET-Taste
5. LED M – Menü
leuchtet, wenn ein Bedienmenü aktiviert ist
► Stellen Sie das Zuführmodul auf ein Single Slot EDIF oder auf einen an einen Bestückauto-
maten angeschlossenen BE-Tisch für X-Feeder.
► Drücken Sie am Bedienfeld die graue SET-Taste(9) und halten Sie diese gedrückt, bis der
Funktionstest aktiviert wurde.
► Drücken Sie viermal kurz die gelbe Folie-Taste(8).
Nach dem ersten Druck der Taste FOLIE wird die LEDM eingeschaltet.
Nach dem zweiten Druck wird zusätzlich die LED1 eingeschaltet.
Nach dem dritten Druck wird zusätzlich die LED2 eingeschaltet.
Nach dem vierten Druck wird zusätzlich die LED4 eingeschaltet.
Das Menu für den Funktionstest des Spleißsensors ist jetzt ausgewählt.
► Lassen Sie die graue SET-Taste los, der Funktionstest ist jetzt aktiviert.
► Führen Sie den Testgurt mit dem aufgepressten Spleiß-Niet an den Sensor.
Das Erkennen der Spleißniet durch den Spleißsensor wird das Leuchten der LED8 angezeigt.
Bleibt LED8 ausgeschaltet, wurde der Spleißniet nicht erkannt. Überprüfen Sie, ob der Spleißsen-
sor korrekt montiert wurde.
Sollte der Sensor dann nicht erkannt werden, prüfen Sie, ob das Breitbandkabel des Spleißsensors
korrekt befestigt wurde (siehe Abschnitt 7.15.2 "Steuerplatine montieren" [}131]).
Sollte der Sensor auch dann nicht erkannt werden, ist der Spleißsensor wahrscheinlich defekt und
muss ausgetauscht werden.
► Um den Testmodus zu beenden, drücken Sie eine beliebige Taste auf dem Bedienfeld. An-
sonsten wird der Testmodus nach 1 Minute automatisch beendet.
Nach dem Beenden des Testmodus wird am Bedienfeld die aktuell eingestellte Schrittweite ange-
zeigt.
