Skötselinstruktion SIPLACE 80S-20/F4/F4-6/F5 4 Koplanaritetslasermodul Utgåva 03/98 CE SWE fr. o.m. programversion SR.404.xx 4.1 Koplanaritetslasermodul (endast SIPLACE 80F4, 80F4-6 eller 80F5) 4 - 9 4.1.5 Datainmatning …

4 Koplanaritetslasermodul Skötselinstruktion SIPLACE 80S-20/F4/F4-6/F5

4.1 Koplanaritetslasermodul (endast SIPLACE 80F4, 80F4-6 eller 80F5) Utgåva 03/98 CE SWE fr.o.m. programversion SR.404.xx

4 - 8

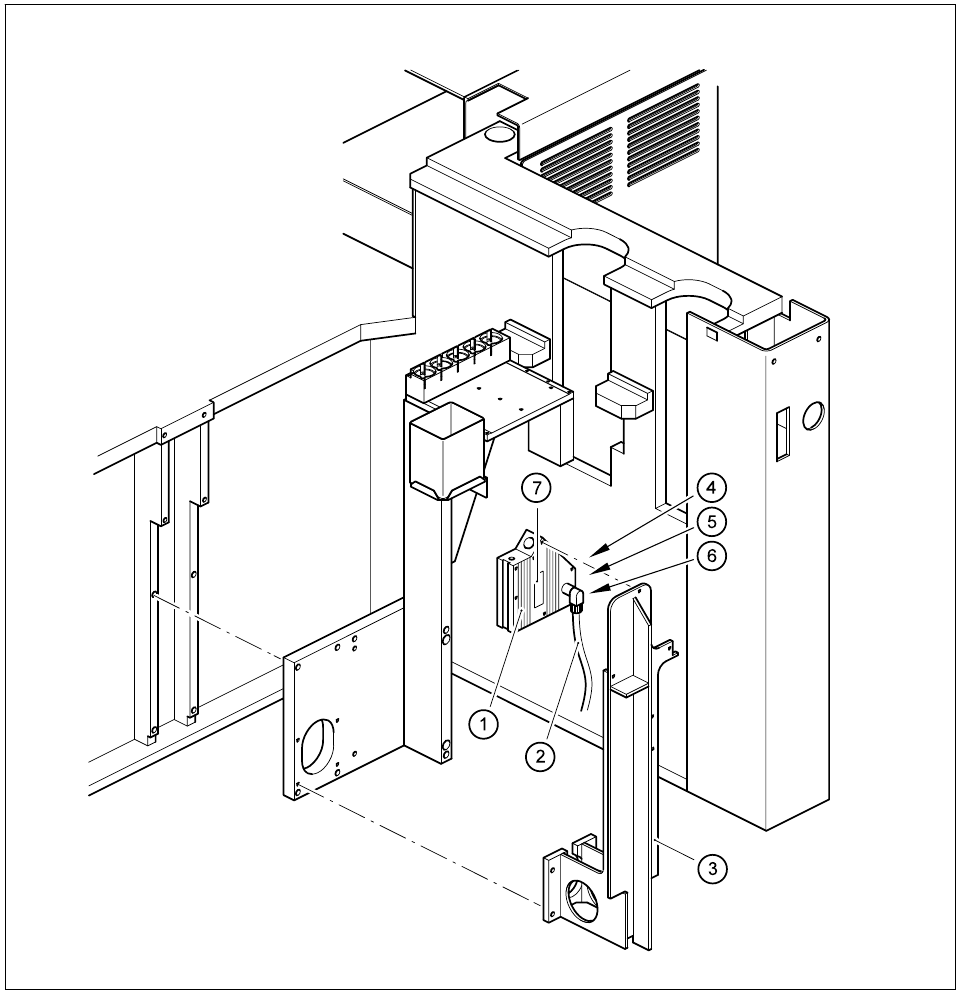

Bild 4.1.5 Koplanaritets-lasermodulen

- Text till Bild 4.1.5

1 Lasermodul

2 Anslutningskabel

3 Dragram

4 Röd LED: OUT OF RANGE

5 Röd LED: POOR TARGET

6 Grön LED: LASER ON

7 Etikett ’Laserklass 3B’, titta på Bild 4.1.2

Skötselinstruktion SIPLACE 80S-20/F4/F4-6/F5 4 Koplanaritetslasermodul

Utgåva 03/98 CE SWE fr.o.m. programversion SR.404.xx 4.1 Koplanaritetslasermodul (endast SIPLACE 80F4, 80F4-6 eller 80F5)

4 - 9

4.1.5 Datainmatning

–

I editorn för höljeformen skall koplanaritetsmätningen registreras under ’Hanteringsföreskrifter’ (se kapitel

5.4.4 i skötselinstruktionen för SIPLACE Linjedator UNIX).

–

Ange den maximala koplanaritetsavvikelsen (se max. höjdtolerans för komponenten, kapitel 5.2.5 ’Funk-

tioner NU-Editor’ i skötselinstruktionen SIPLACE Linjedator UNIX).

OBSERVERA

I menyn ’Bestyckningsalternativ’ (kapitel 5.3 i den engelska huvuddokumentationen) kan koplanaritetslaser-

modulen aktiveras respektive göras inaktiv. Koplanaritetsmätningen kan till- respektive frånkopplas för alla

komponenter för vilka koplanaritetsmätningen är satt i GF-data.

4 Koplanaritetslasermodul Skötselinstruktion SIPLACE 80S-20/F4/F4-6/F5

4.1 Koplanaritetslasermodul (endast SIPLACE 80F4, 80F4-6 eller 80F5) Utgåva 03/98 CE SWE fr.o.m. programversion SR.404.xx

4 - 10
