5.1 Översikt
5.1.1 Placeringsautomat SIPLACE 80S-20

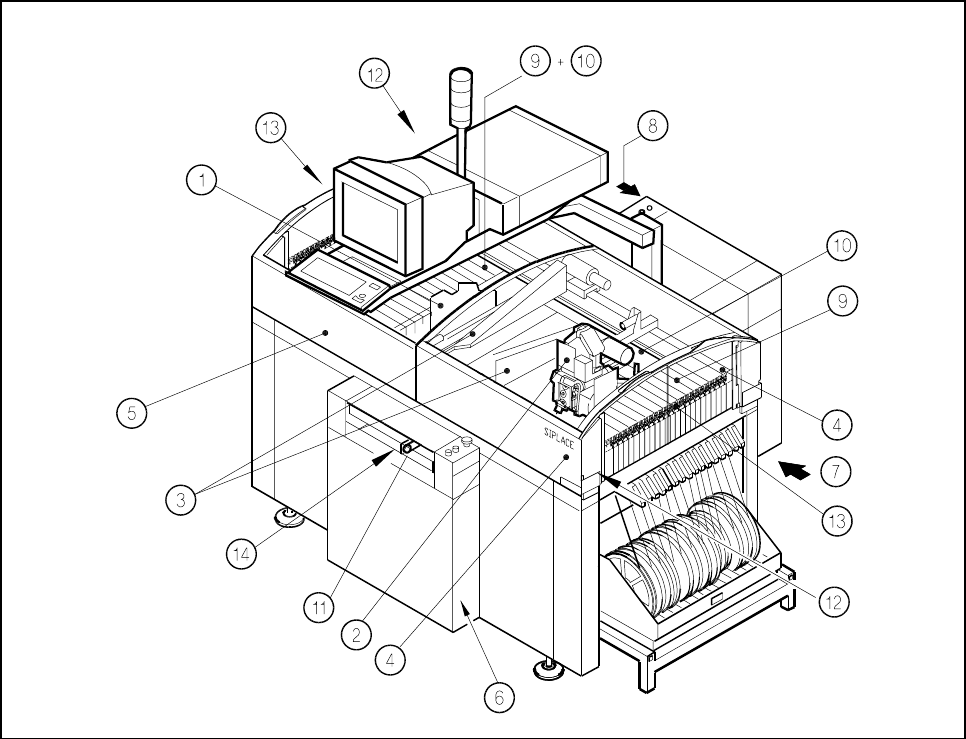

Bild 5.1.1 SIPLACE 80S-20: till väntande maskindelar
- Text till Bild 5.1.1
1 12-dys revolverhuvud, portal 1 8 Styrinstöt, filtermatta
2 12-dys revolverhuvud, portal 2 9 Utbytbara komponentbord
3 X-axlarna, portal 1 och 2 10 Tombandskärapparaterna
4 Y-axlarna, portal 1 och 2 11 Kretskorttransportör
5 Skyddskåpor med föringskenor 12 Utskottsbox
6 Tryckluftenhet 13 Streckkodsskenorna
7 Servoinstöt, filtermatta 14 Styrinstöt kk-handtering
