5 Underhåll/service Skötselinstruktion SIPLACE 80S-20/F4/F4-6/F5 5.1 Översikt Utgåva 03/98 CE SWE fr.o.m. programversion SR.404.xx 5 - 6 5.1.4 Allmänt (SIPLACE 80S-20, 80F 4 , 80F 4 -6, 80F 5 ) 5.1. 4.1 Säkerhetsanvisnin…
Skötselinstruktion SIPLACE 80S-20/F4/F4-6/F5 5 Underhåll/service
Utgåva 03/98 CE SWE fr.o.m. programversion SR.404.xx 5.1 Översikt
5 - 5
5.1.3 Placeringsautomat SIPLACE 80F
4
-6/F
5

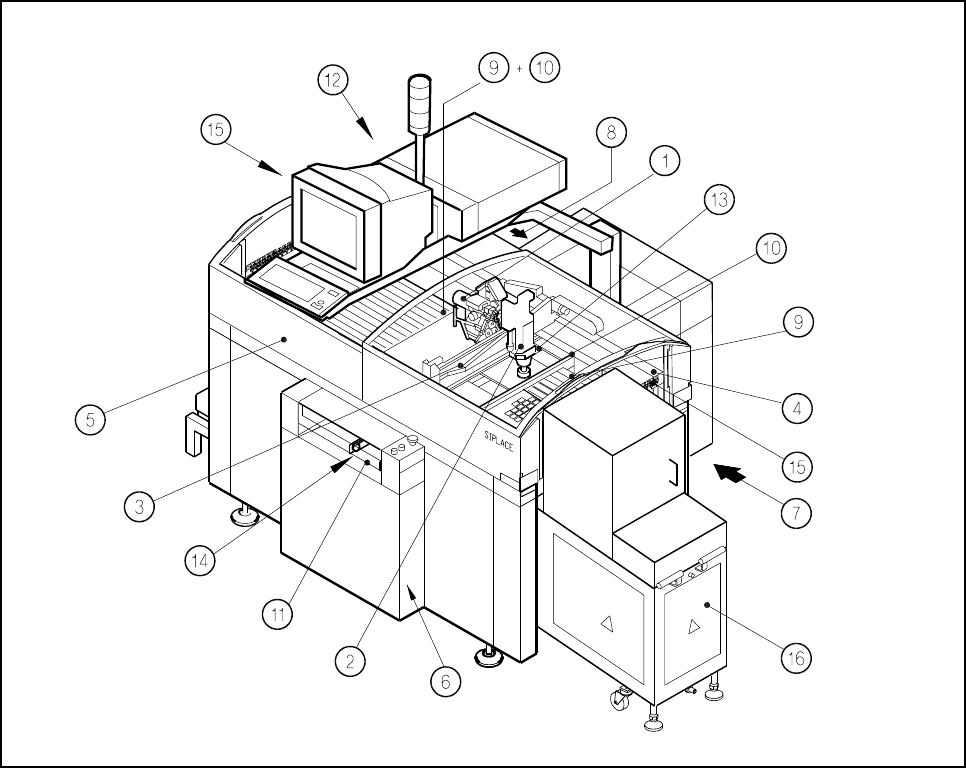

Bild 5.1.3 SIPLACE 80F
4
-6/F
5
: Till väntande maskindelar
- Text till Bild 5.1.3
1 6-dys revolverhuvud, portal 1 10 Tombandskärapparaterna
2 IC-huvud 11 Kretskorttransportör
3 X-axel, portal 1 12 Utskottsbox för revolverhuvud
4 Y-axel, portal 1 13 Utskottsbox för IC-huvud, komp-vision-
5 Skyddskåporna med föringsskenorna kamera, koplanaritets-lasermodul och
6 Tryckluftenhet pipettväxlare
7 Servoinstöt, filtermatta 14 Styrinstöt kk-hantering
8 Styrinstöt, filtermatta 15 Streckkodskenor
9 Utbytbara komponentbord 16 Våffelpacksväxlare
5 Underhåll/service Skötselinstruktion SIPLACE 80S-20/F4/F4-6/F5
5.1 Översikt Utgåva 03/98 CE SWE fr.o.m. programversion SR.404.xx
5 - 6
5.1.4 Allmänt (SIPLACE 80S-20, 80F
4
, 80F
4
-6, 80F
5
)
5.1.4.1 Säkerhetsanvisningar
FARA
• Följ vid alla arbeten säkerhetsanvisningarna i denna skötselinstruktion.
• Nyckelströmbrytaren får endast låsas upp av behöriga personer och skall låsas igen efter avslutat arbete!
• Hantera aldrig öppen eld vid rengöringsingsarbeten med T-sprit!
• Följ den föreskrivna arbetsföljden.
FARA
Vid automaten Siplace 80F
4
, 80F
4
-6 eller 80F
5
kan koplanaritets-lasermodul installeras som option. Lasern
arbetar i ett våglängds- och effektområde som är farligt för ögon och hud. Därför gäller speciella säkerhetsfö-
reskrifter, se även kapitel 4 'Koplanaritetslasermodul'.
Varje ingrepp i säkerhetsanordningarna är förbjudet!
Kunden får inte reparera några fel på själva lasermodulen eller dess säkerhetskontakt.
5.1.4.2 Information om arbetsförloppet
OBSERVERA
Fastställda serviceintervaller för kontroll och byte av filterelement gäller endast vid bibehållen tryckluftskvali-
tet, se “Tryckluftspecifikation”. I annat fall skall service göras oftare!
Notera genomförda servicearbeten i serviceschemat.
Vi rekommenderar att ordningsföljden av arbetena i serviceschemat följs.
OBSERVERA
Skall portalaxeln flyttas manuellt efter det att placeringsautomaten SIPLACE 80F
4
, 80F
4
-6 eller 80F
5
har
stängts avså beakta följande:
Z-axeln (dubbröret) skall stå i sitt övre ändläge efter avstängningen av automaten. Om detta inte är fallet så
föreligger ett fel. Tillkalla SMD-service.
Skötselinstruktion SIPLACE 80S-20/F4/F4-6/F5 5 Underhåll/service
Utgåva 03/98 CE SWE fr.o.m. programversion SR.404.xx 5.1 Översikt
5 - 7
Vid olika servicearbeten behövs menyn “Funktioner Portal 1” (Gantry 1 functions) respektive “Funktioner
Portal 2” (Gantry 2 functions).
Vid byte från menyn “Funktioner Portal 1” (Gantry 1 functions) till “Funktioner Portal 2” (Gantry 2 functions)
eller om menyerna “Funktioner Portal X” (Gantry x functions) avslutas så utförs på SIPLACE 80S-20,
80F
4
, 80F
4
-6 och 80F
5
endast en huvudreferenskörning - ingen portalreferenskörning. Huvudreferenskör-
ningen genomförs utan vakuumtest och utan höjdreferenskörning.
Välj därför efter alla servicearbeten, i vars förlopp segmenten tas bort från stjärnan, den separata funktio-
nen “Vakuumtest revolverhuvud” (Vacuum test revolver head), innan menyn “Funktioner Portal X” (Gantry
x functions) avslutas.
Kontrollera pipettstorlekarnas tillhörighet till monteringsplatsen och vakuumet som uppnås, vilket anges på
skärmen. Välj därefter funktionen “Pipett-Offset revolverhuvud” (Revolver head nozzle offset) och avsluta
sedan menyn “Funktioner Portal X” (Gantry x functions).
Har kåpan öppnats i menyn “Funktioner Portal X” (Gantry x functions) och portalen flyttats manuellt, går
portalen långsamt tillbaka till sitt utgångsläge, efter att skyddskåporna har stängts och “Start”-knappen
tryckts in.
5.1.4.3 Hantering av skyddsfunktioner i menyn för “Funktioner Portal X”
Om du har valt menyn ’Funktioner portal X’ (Gantry x functions) och därefter menyn ’Portalfunktioner’
(Gantry functions), blir portal- och huvudaxlarna kopplade kraftlösa.
Genom att öppna skyddskåparna blir bland annat driftsspänningen för koplanaritets-lasermodulen vid
automaten SIPLACE 80F
4
, 80F
4
-6 eller 80F
5
bortkopplad. LED för driftsspänningen vid modulen
utsläcker.
För arbetet med menyer “Funktioner Portal X” (Gantry x functions) måste nyckelströmbrytaren vridas in i
stäälningen “Inställningsdrift” (Set-up mode) av behörig personal och därefter skall strömbrytaren låsas
åter.
X- och Y-portalaxlarna kopplas på endast om detta fordras för den valda funktionen. För att detta skall ske
måste, efter uppmaning på bildskärmen, kåporna stängas och startknappen tryckas in.
Alla andra ’Funktioner portal X’ kan utföras vid öppnade nyckelbrytare och öppnade skyddskåpor, som till
exempel funktionen ’Stjärnstegning’ (Star step) med dubbrörborttagning. X-/Y- portalaxlarna är frikopp-
lade.
