6.1.1.3 Tekniska data bulkcasetransportör
Bulkcasetransportör Bredd
Antal spår
per modul
Max. antal
moduler per
station
Komponentförråd Styrskenor / fr.o.m art.nr. Takttid
Strömför-
sörjning
Basmodell
fr.o.m. art.nr. 00142318-04
30 mm 2 2 x 20 ca. 5000 St.
0603/045
0603/080
0805/045
0805/060
0805/085
0805/125
Mini-Melf
00142321-02
00142322-01
00142323-02
00142324-01
00142325-01
00142326-01
00142328-01
< 80 ms 30 VDC
Tab. 6.1.3 Tekniska data bulkcasetransportör
Skötselinstruktion SIPLACE 80S-20/F4/F4-6/F5 6 Komponentbehandling
Utgåva 03/98 CE SWE fr.o.m. programversion SR.404.xx 6.2 Installation, allmänt
6 - 9
6.2 Installation, allmänt
6.2.1 Montering av inmatningsmoduler
6.2.1.1 Förberedelser
Välj placeringsområde för inmatningsmodulen som skall användas (se skakmaskinens konfiguration).
Tryck på NÖDSTOPP-knappen när placeringshuvudet är i väntläge.
Öppna skyddskåporna.
Kontrollera att avställningsytan (komponentbordet) för inmatningsmodulen är ren och att inga komponen-
ter påverkar den stadiga placeringen av modulen. Anvisningar om hur komponentbordets avställningsyta
(komponentbord) skall rengöras finns i kapitlet Underhåll (Del 9.3.3 i den engelska huvuddokumentatio-
nen).
6.2.1.2 Tillvägagångssätt
Placera transportören på ett utvalt spår på komponentbordet (se skakmaskinens konfiguration).
Placera modulen så att modulens baksida fixeras på komponentbordet genom kulcentreringen, och front-
sidan genom motsvarande centreringspinne. Kontrollera att modulerna placeras rätt på komponentbordet i
förhållande till sin bredd.

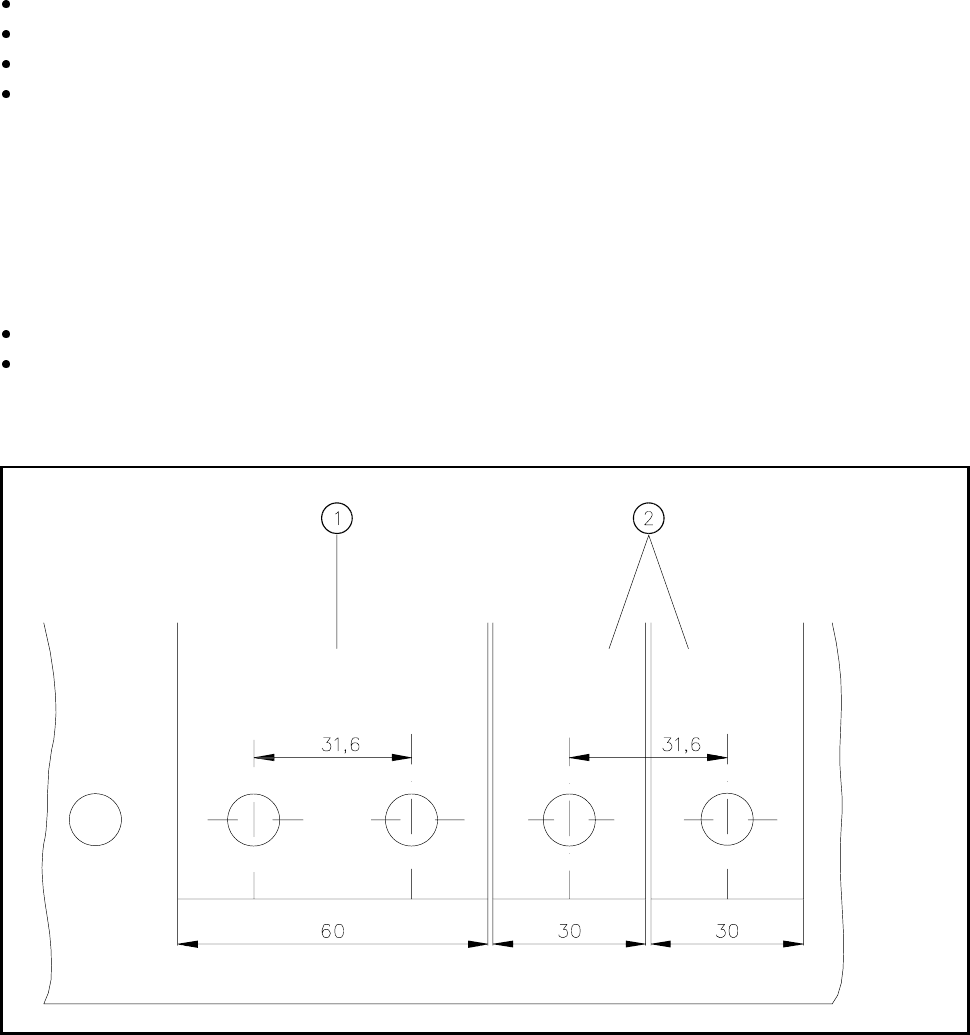

Bild 6.2.1 Montering av moduler, bredd 30 mm och 60 mm
- Text till Bild 6.2.1
1) Inmatningsmodul, bredd 60 mm 2) Inmatningsmodul, bredd 30 mm
6 Komponentbehandling Skötselinstruktion SIPLACE 80S-20/F4/F4-6/F5
6.2 Installation, allmänt Utgåva 03/98 CE SWE fr.o.m. programversion SR.404.xx
6 - 10

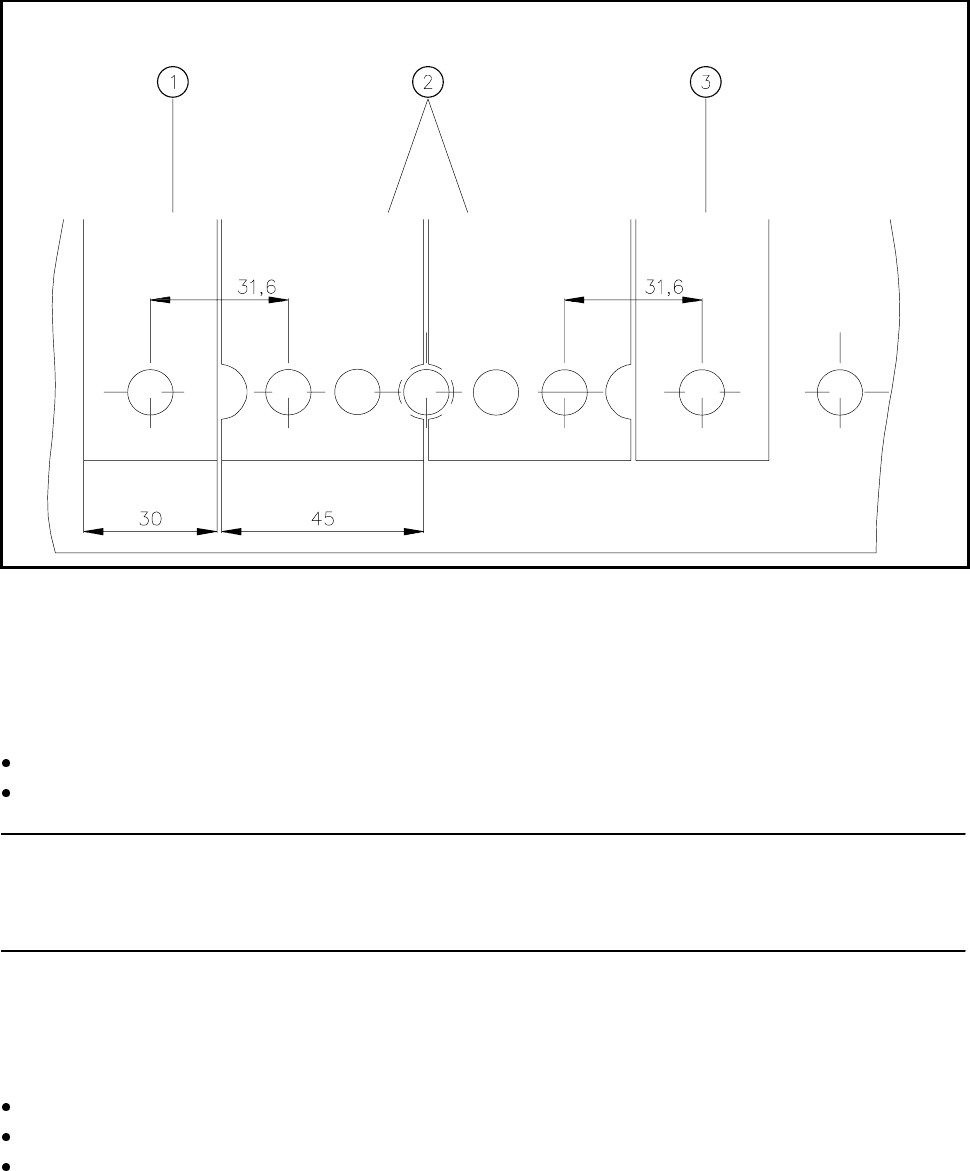

Bild 6.2.2 Montering av modul, bredd 45 mm
- Text till Bild 6.2.2
1) Inmatningsmodul, bredd 30 mm 2) Inmatningsmoduler, bredd 45 mm
3) Inmatningsmodul, bredd 30 mm
Kontrollera att modulen ligger stadigt på komponentbordet.
Anslut modulens stickkontakt till uttaget under avställningsytan.
OBSERVERA
Kontrollera att modulen ansluts till rätt eluttag som hör till avställningsytan, då några moduler får sina styrim-
pulser via detta uttag. Ansluts inte transportören till rätt uttag så kan det hända att den inte fungerar korrekt.
6.2.1.3 Avslutande tillvägagångssätt
Stäng skyddskåporna och koppla åter in styrsystemet.
Gör vid behov en påfyllningskontroll (Del 3.4 i den engelska huvuddokumentationen).
Fortsätt placeringen.
