6 Komponentbehandling Skötselinstruktion SIPLACE 80S-20/F4/F4-6/F5
6.4 Tombandskärapparaten vid automaten SIPLACE 80S-20/F4/F4-6 Utgåva 03/98 CE SWE fr.o.m. programversion SR.404.xx
6 - 16
6.4.2 Installering av band in i skärapparaten
OBSERVERA
Använd med placeringsautomaten SIPLACE 80S-20/F
4
bara för den här automaten planerade bandinmat-
ningsmoduler. Före inmatningmodulerna befinner sig tombandstyrkanalen, där tombanden avforslas.
Lägg bandet, som beskrivits i motsvarande kapitlet, in i transportanordningen.
För bandet, såsom förevisats i Bild 6.4.2, in i tombandstyrkanalen av skärapparaten.

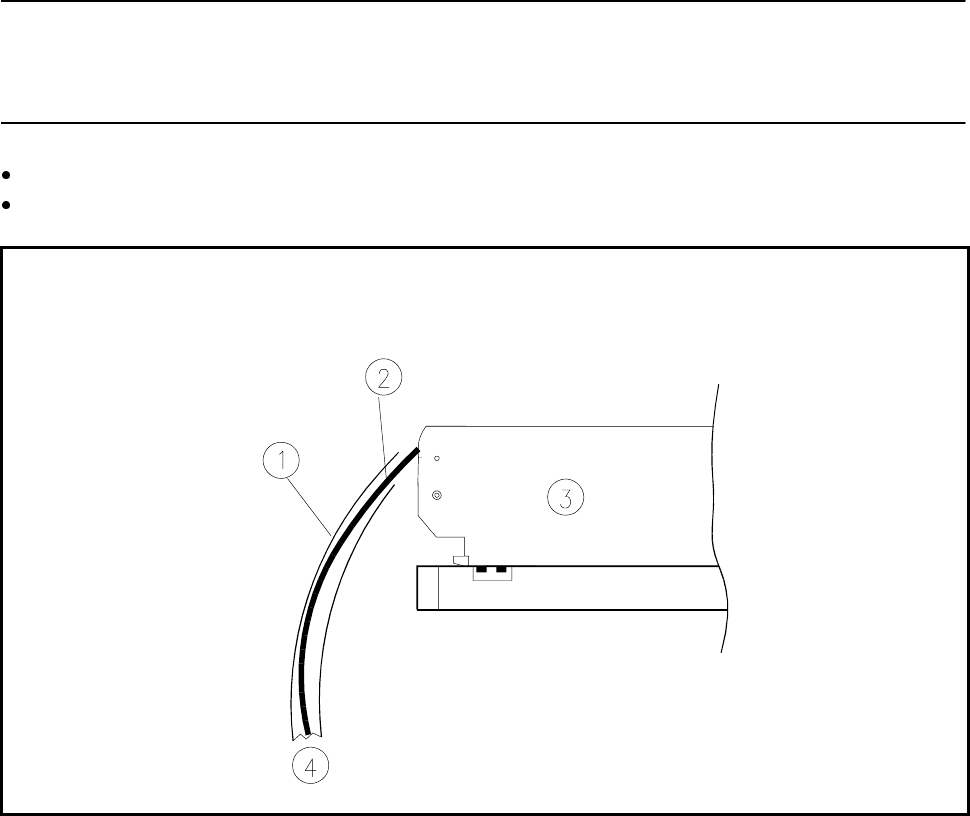

Bild 6.4.2 Installering av band in i skärapparaten
- Text till Bild 6.4.2
1) Tombandstyrkanal 2) Tomband
3) Bandinmatningsmodul 4) Till skärapparaten
Skötselinstruktion SIPLACE 80S-20/F4/F4-6/F5 6 Komponentbehandling
Utgåva 03/98 CE SWE fr.o.m. programversion SR.404.xx 6.5 Bandcontainer (ny grupp)
6 - 17
6.5 Bandcontainer (ny grupp)
6.5.1 Allmänt
Man kan använda spolar med en spoldiameter ända till 15".
6.5.2 Översikt
Bild 6.5.1 Bandcontainer - sikt från ovan
- Text till Bild 6.5.1
1) Stickaxlarna är reserverade för bandmodulerna
– Fördelningsavståndet halverat för mellanplåtar (15,8 mm)
– Spoldiameter bearbetbar max. ända till 15"
– 15"-spolar bara i övre spår eller pålägg på stångarna
– Skiljeväggarna är bakåt kompatibla
6 Komponentbehandling Skötselinstruktion SIPLACE 80S-20/F4/F4-6/F5
6.5 Bandcontainer (ny grupp) Utgåva 03/98 CE SWE fr.o.m. programversion SR.404.xx
6 - 18
OBSERVERA
Använd stickaxlar med stora bandspolar (> 5") för garantering av driftssäkerhet av transpörtören.
Bild 6.5.2 Bandcontainer - sidobild (med band)
