6 Komponentbehandling Skötselinstruktion SIPLACE 80S-20/F4/F4-6/F5 6.5 Bandcontainer (ny grupp) Utgåva 03/98 CE SWE fr.o.m. programversion SR.404.xx 6 - 18 OBSE RVERA Använd s tickax lar med stora ba ndspolar ( > 5&qu…
Skötselinstruktion SIPLACE 80S-20/F4/F4-6/F5 6 Komponentbehandling
Utgåva 03/98 CE SWE fr.o.m. programversion SR.404.xx 6.5 Bandcontainer (ny grupp)
6 - 17
6.5 Bandcontainer (ny grupp)
6.5.1 Allmänt
Man kan använda spolar med en spoldiameter ända till 15".
6.5.2 Översikt

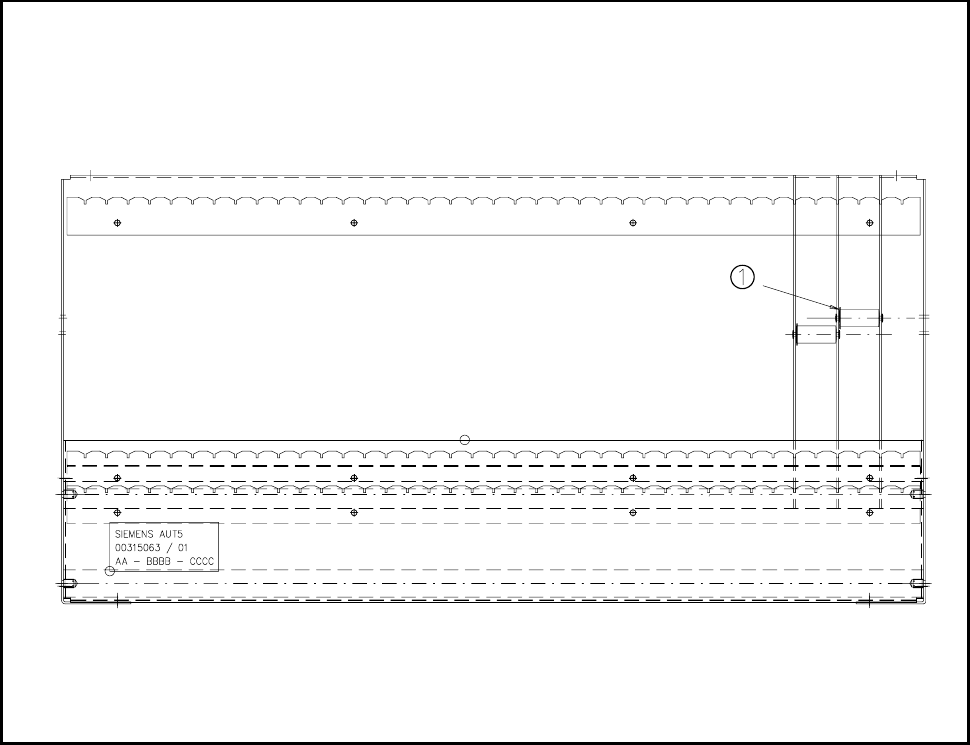

Bild 6.5.1 Bandcontainer - sikt från ovan
- Text till Bild 6.5.1
1) Stickaxlarna är reserverade för bandmodulerna
– Fördelningsavståndet halverat för mellanplåtar (15,8 mm)
– Spoldiameter bearbetbar max. ända till 15"
– 15"-spolar bara i övre spår eller pålägg på stångarna
– Skiljeväggarna är bakåt kompatibla
6 Komponentbehandling Skötselinstruktion SIPLACE 80S-20/F4/F4-6/F5
6.5 Bandcontainer (ny grupp) Utgåva 03/98 CE SWE fr.o.m. programversion SR.404.xx
6 - 18
OBSERVERA
Använd stickaxlar med stora bandspolar (> 5") för garantering av driftssäkerhet av transpörtören.

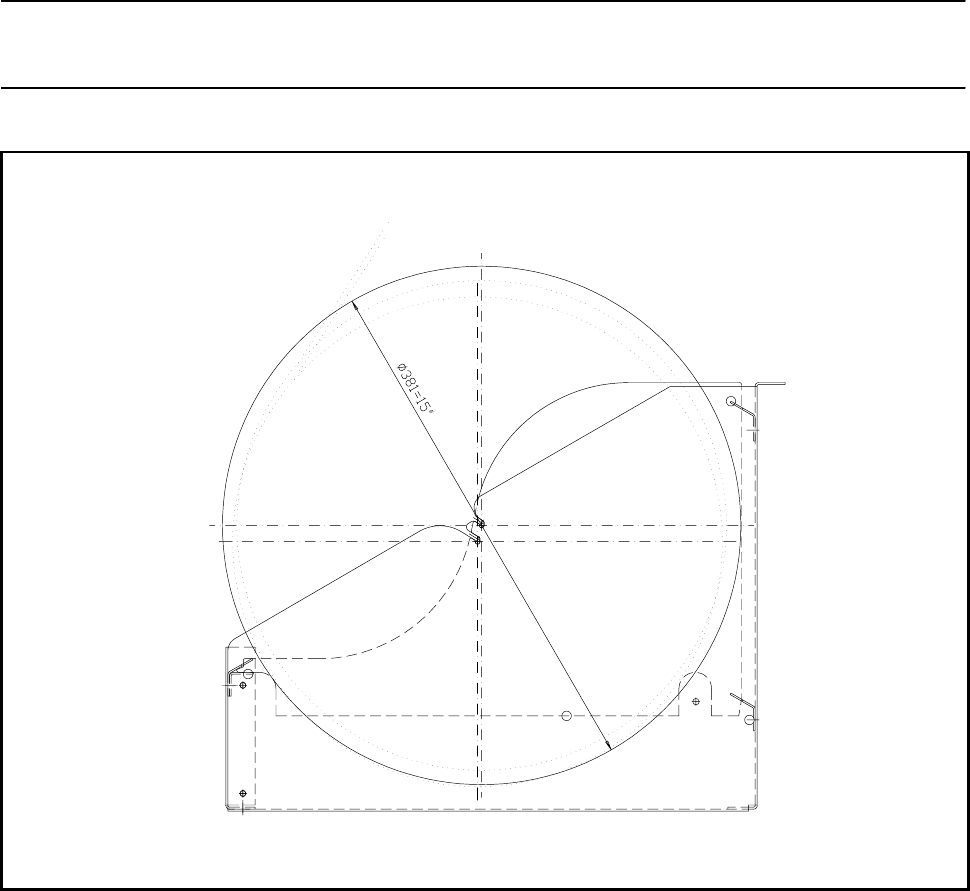

Bild 6.5.2 Bandcontainer - sidobild (med band)
Skötselinstruktion SIPLACE 80S-20/F4/F4-6/F5 6 Komponentbehandling
Utgåva 03/98 CE SWE fr.o.m. programversion SR.404.xx 6.6 Våffelpackväxlare
6 - 19
6.6 Våffelpackväxlare
6.6.1 Översikt

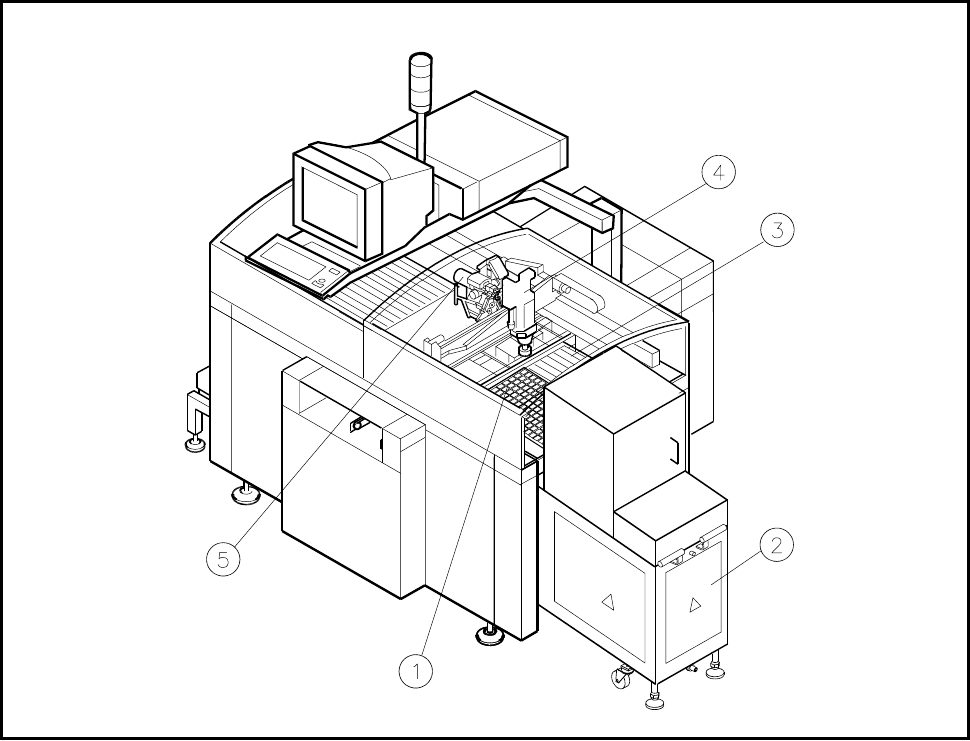

Bild 6.6.1 Våffelpackväxlare på SIPLACE 80F
4
- Text till Bild 6.6.1
1) Våffelpackväxlare på avställningsyta 1 2) Våffelpackväxlare
3) Avställningsyta 2 4) IC-huvud
5) Revolverhuvud
