6 Komponentbehandling Skötselinstruktion SIPLACE 80S-20/F4/F4-6/F5 6.7 Fäste för våffelpackmagasin (manuellt brickfäste) Utgåva 03/98 CE SWE fr.o.m. programversion SR.404.xx 6 - 30 6.7.3 Byte av nedhållaren Håll fast ned…
Skötselinstruktion SIPLACE 80S-20/F4/F4-6/F5 6 Komponentbehandling
Utgåva 03/98 CE SWE fr.o.m. programversion SR.404.xx 6.7 Fäste för våffelpackmagasin (manuellt brickfäste)
6 - 29
6.7 Fäste för våffelpackmagasin (manuellt brickfäste)
OBSERVERA
Den manuella falsmottagningen får man ställa bara på den rätta sidan av SIPLACE 80F
4
, 80F
4
-6 eller 80F
5
.
Falsmottagningen kan positionieras bara så, att den rätta kanten täcker maximalt spåret 73.
6.7.1 Allmänt
Med fästet för våffelpackmagasinen kan komponenter hämtas från olika våffelpackmagasin. Våffelpackmaga-
sinen byts manuellt.
Fästet för våffelpackmagasinen placeras på komponentbordet på samma sätt som en transportör.
Det finns två olika utföranden av fästen med olika bredd.
Fäste för stort våffelpackmagasin (260 mm) fr.o.m art.nr. 00116430-01
Fäste för litet våffelpackmagasin (136 mm) fr.o.m art.nr. 00116432-01
6.7.2 Montering
Placera först baksidan av det manuella brickfästet i kalotten på komponentbordet (A, Bild 6.7.1).
Placera framsidan av det manuella brickfästet i tillhörande centreringspinne. (B, Bild 6.7.1).
Kontrollera att det manuella brickfästet vilar stadigt på komponentbordet.
Sätt i ena sidan av våffelpackmagasinhållaren i fästet (C, Bild 6.7.1). Tryck in den andra sidan i fästet.
(D, Bild 6.7.1).
Tryck våffelpackmagasinet mot stoppet (E, Bild 6.7.1).
Fixera våffelpackmagasinhållaren genom att trycka ned regeln (F, Bild 6.7.1).
Tryck en gång till på regeln för att ta bort våffelpackmagasinhållaren.
OBSERVERA
Vid “Fäste för litet våffelpackmagasin” (136 mm) kan ett våffelpackmagasin (JEDEC-/ CENELEC-våffelpack-
magasin) monteras direkt på fästet, d.v.s. utan våffelpackmagasinhållare. I så fall måste nedhållaren bytas.
6 Komponentbehandling Skötselinstruktion SIPLACE 80S-20/F4/F4-6/F5
6.7 Fäste för våffelpackmagasin (manuellt brickfäste) Utgåva 03/98 CE SWE fr.o.m. programversion SR.404.xx
6 - 30
6.7.3 Byte av nedhållaren
Håll fast nedhållaren (G, Bild 6.7.1). Tryck ned regeln (F, Bild 6.7.1) och ta bort nedhållaren genom att
trycka ut den åt sidan.

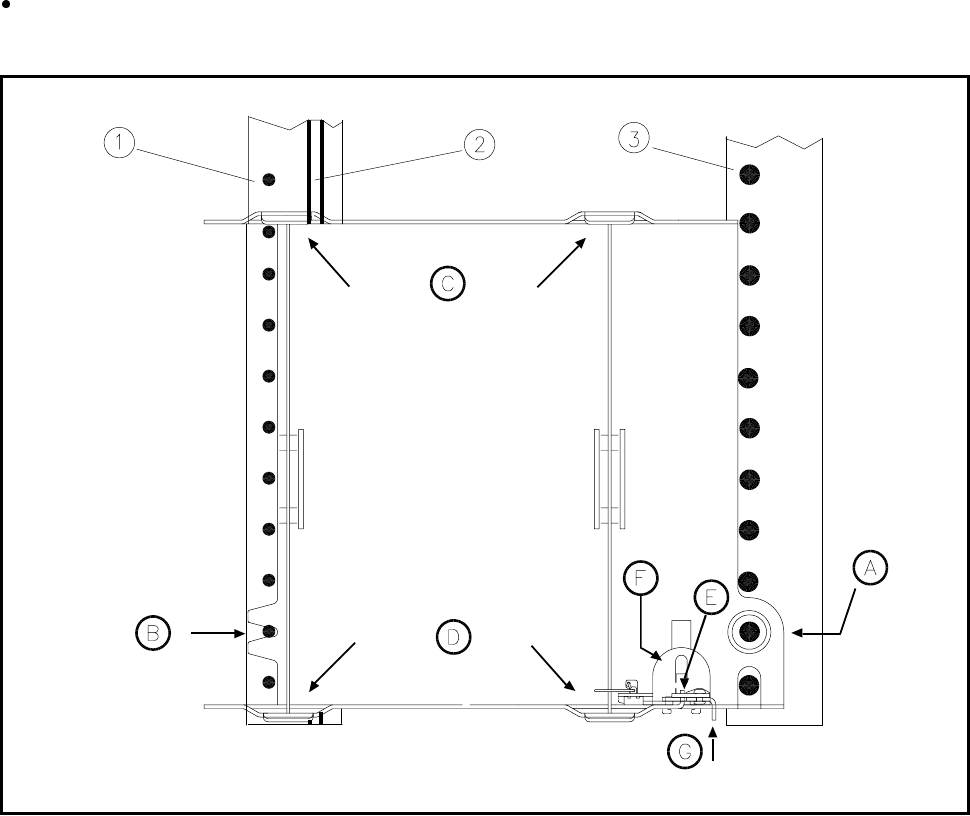

Bild 6.7.1 På/avmontering
- Text till Bild 6.7.1
1) Centreringspinne 2) Magnetlist
3) Kalotter
6.7.4 Datainmatning
Definiera våffelpackmagasinen enligt beskrivningen i skötselinstruktionen SIPLACE Linjedator UNIX.
Skötselinstruktion SIPLACE 80S-20/F4/F4-6/F5 6 Komponentbehandling
Utgåva 03/98 CE SWE fr.o.m. programversion SR.404.xx 6.8 Tombandskärapparat vid automaten SIPLACE 80F5
6 - 31
6.8 Tombandskärapparat vid automaten SIPLACE 80F
5
6.8.1 Allmänt
Placeringsautomaten SIPLACE80F
5
är utrustad vid uppsättningsplatserna av bägge komponentbord med en
tombandskärapparat. Tombandskärapparaten tjänar för avklippning av bandavfallet. Klippbitarna av bandet
faller in i avfallsbehållaren, som ligger under komponentbordet.
Tömm dagligen den här avfallsbehållaren.

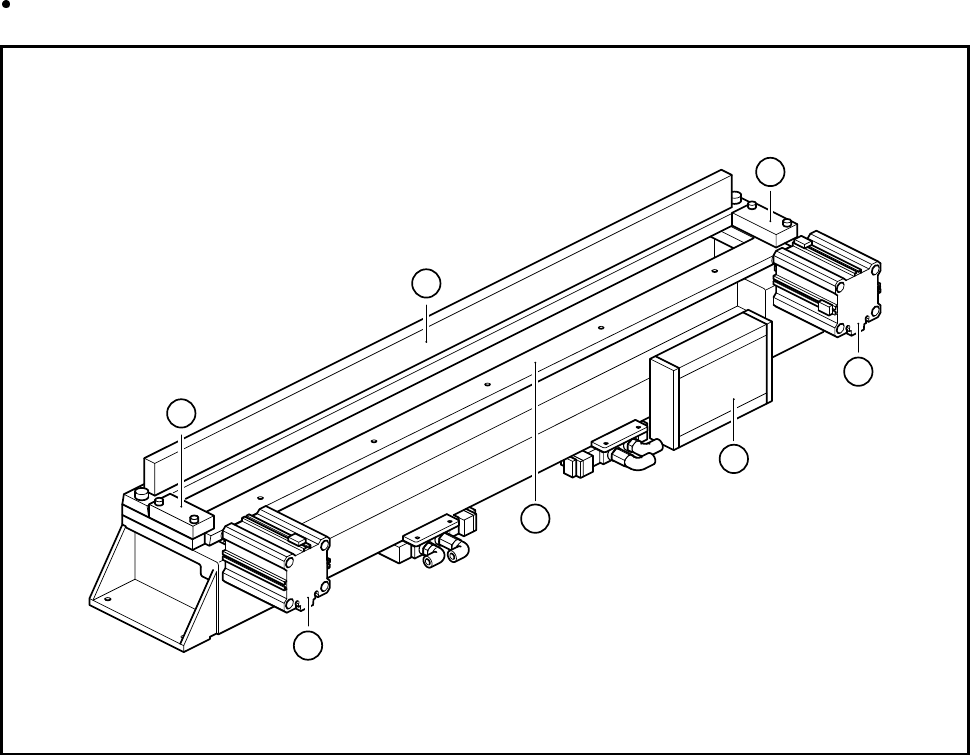

Bild 6.8.1 Tombandskärapparat
- Text till Bild 6.8.1
1) Faststående kapkniv 2) Nedhållare
3) Rörande kapkniv 4) Styrelektronik
5) Kortslagcylinder
2
2
3
4
5
5
1
