Skötselinstruktion SIPLACE 80S-20/F4/F4-6/F5 6 Komponentbehandling Utgåva 03/98 CE SWE fr. o.m. programversion SR.404.xx 6.9 Placering vid 80F av komponenterna, som har fri höj d ända till 21 mm 6 - 33 6.9 P lacer ing v …
6 Komponentbehandling Skötselinstruktion SIPLACE 80S-20/F4/F4-6/F5
6.8 Tombandskärapparat vid automaten SIPLACE 80F5 Utgåva 03/98 CE SWE fr.o.m. programversion SR.404.xx
6 - 32
6.8.2 Installering av band in i skärapparaten
OBSERVERA
Använd med placeringsautomaten SIPLACE 80F
5
bara för den här automaten planerade bandinmatningsmo-
duler. Före inmatningmodulerna befinner sig tombandstyrkanalen, där tombanden avforslas.
Lägg bandet, som beskrivits i motsvarande kapitlet, in i transportanordningen.
För bandet, såsom förevisats i Bild 6.8.2, in i tombandstyrkanalen av skärapparaten.

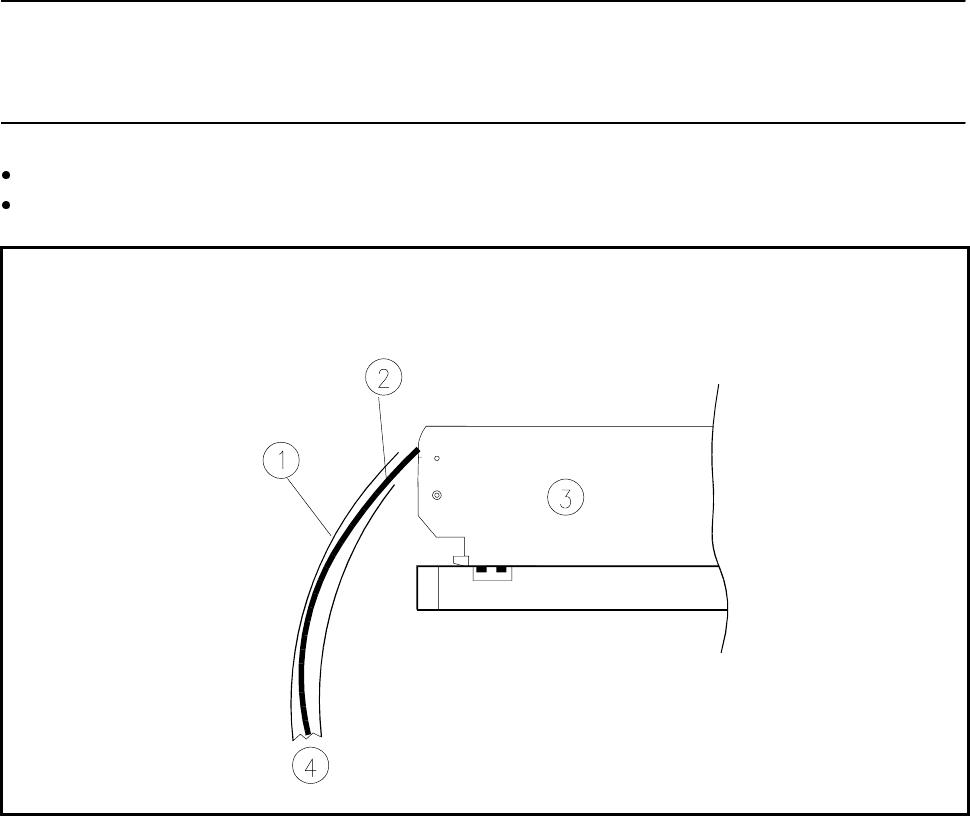

Bild 6.8.2 Installering av band in i skärapparaten
- Text till Bild 6.8.2
1) Tombandstyrkanal 2) Tomband
3) Bandinmatningsmodul 4) Till tombandapparat
Skötselinstruktion SIPLACE 80S-20/F4/F4-6/F5 6 Komponentbehandling
Utgåva 03/98 CE SWE fr.o.m. programversion SR.404.xx 6.9 Placering vid 80F av komponenterna, som har fri höjd ända till 21 mm
6 - 33
6.9 Placering vid 80F av komponenterna, som har fri
höjd ända till 21 mm
6.9.1 Definition av fri höjd
Med fri höjd förstår man avståndet mellan kretskorttransportöröverkanten och övre kanten av komponent,
eller
Med andra ord, fri höjd bestämmer höjden fast, som placeringshuvudet tillsammans med den mottagna kom-
ponenten måste fylla utan att riskera med huvudkollision.
6.9.2 Hur skall en fri höjd av 21 mm realiseras med IC-huvudet
Fri höjden med komponenten var förut begränsat genom det 6-dys- eller 12-dys revolverhuvudet till 11,5 mm,
för att avskilja faran av en huvudkollision vid placering av högre komponenter.
Med hjälp av en implementerad funktion är det nu möjligt att placera komponenter med IC-huvudet med fri
höjd ända till 21 mm. Då skall pipetten tas bort av en segment vid revolverhuvudet under tiden av hela varak-
tigheten av programmet. När IC-huvudet placerar, skall segmenten utan pipett vända sig in i lägsta stjärnposi-
tionen.
Om en komponent med en fri höjd mera än 11,5 mm måste placeras, genererar linjedatorn för det 6-dys- eller
12-dys revolverhuvudet en pipettkonfiguration med en felande pipett. Ytterligare visar ett meddelande på bild-
skärmen åt operatören, att man placerar med 5 eller 11 pipetter. Före starten av placeringsprogrammet lägger
revolverhuvudet bort den extra pipetten i pipettväxlaren. Om ingen pipettväxlare är installerad, skall operatö-
ren fodras att ta bort en pipett med hand.
VARNING
Funktionen av den utvidgade frihöjden är användbar bara för 12 - 72 mm bandinmatningsmoduler. Den har
inte realiserats för användning av våffelpackväxlare, manuell fals och linjärtransportör.
Fri höjd = kretskorthöjd + komponenthöjd
