Skötselinstruktion SIPLACE 80S-20/F4/F4-6/F5 0 Inledning Utgåva 03/98 CE SWE fr.o.m. programversion SR.404.xx 0.4 Maskinöversikt 0 - 25 0.4 Maskinöversikt 0.4.1 Totalvy SI PLACE 80S-20 Bild 0.4.1 Totalvy S IPLACE 80S-20 …
0 Inledning Skötselinstruktion SIPLACE 80S-20/F4/F4-6/F5
0.3 Installation av placeringsautomaten SIPLACE 80 Utgåva 03/98 CE SWE fr.o.m. programversion SR.404.xx
0 - 24
0.3.2 Underlag
Maskinen placeras på fast, icke vibrerande golv. Ojämnheter i golvet kan kompenseras genom de justerbara
fötterna. Den tillåtna ytbelastningen skall vara minst 1000 kg/m
2
.
0.3.3 Transport
Maskinen transporteras från fabriken utan påmonterade detaljer som t.ex. tangentbord, komponentbord och
bildskärm.
För förflyttning och placering av maskinen skall en gaffeltruck eller en lyftvagn med en gaffellängd på 2 m
användas.
Ansättningspunkterna för gafflarna är märkta med pilar i bild 0.3.1.
0.3.4 Tryckluftanslutning
Uppgifterna framgår av tabellen i kapitel 0.2 “Tekniska data”.
Tryckluftens erforderliga kvalitet uppnås genom:
- oljefrö kompressorer t.ex. Atlas Copco typ ZR4
- tryckluftstork
- filter med hög avskiljningsgrad serie X, t.ex. Firma Zander
0.3.5 Placering
- Avståndet mellan stationerna skall vara 1 till 3 mm vid kretskortstransportörerna.
- För problemfri transport av kretskorten skall stationerna placeras i en rak linje. Till detta används ett spänt
snöre eller en justerplåt.
Ställ stationens fötter så att kretskortstransportörerna kommer i en höjd av 830 mm över golvet.
Kontrollera med hjälp av ett vattenpass att stationen står horisontellt med en noggrannhet av 0.02 mm/m.
Lås fötterna och kontrollera åter maskinens läge samt korrigera vid behov. Stationens fötter skall bära upp
stationen jämnt.
AKTAS
Ta bort alla transportsäkringar från maskinen.
Gör erforderliga elektriska, mekaniska och pneumatiska anslutningar enligt uppgifterna i kapitel 0.2 „Tekniska
data“ , sida 0 - 7.
Skötselinstruktion SIPLACE 80S-20/F4/F4-6/F5 0 Inledning
Utgåva 03/98 CE SWE fr.o.m. programversion SR.404.xx 0.4 Maskinöversikt
0 - 25
0.4 Maskinöversikt
0.4.1 Totalvy SIPLACE 80S-20

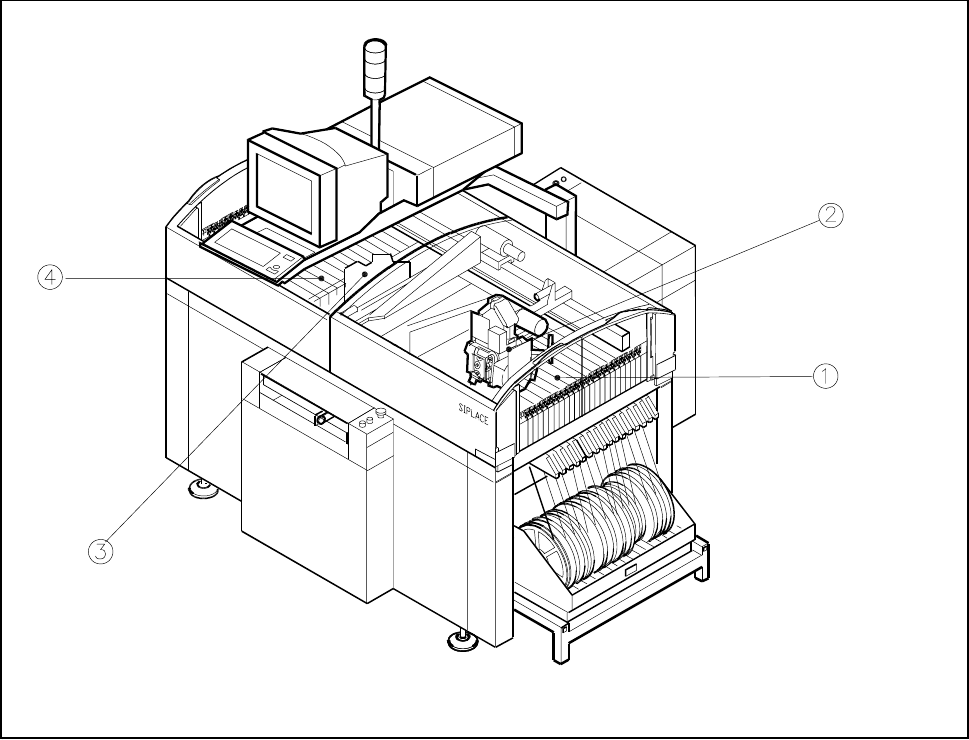

Bild 0.4.1 Totalvy SIPLACE 80S-20
- Text till Bild 0.4.1
1) Avställningsplats 1 2) 12-dys revolverhuvud, portal 2
3) 12-dys revolverhuvud, portal 1 4) Avställningsplats 3
0 Inledning Skötselinstruktion SIPLACE 80S-20/F4/F4-6/F5
0.4 Maskinöversikt Utgåva 03/98 CE SWE fr.o.m. programversion SR.404.xx
0 - 26
0.4.2 Totalvy SIPLACE 80F
4
Bild 0.4.2 Totalvy SIPLACE 80F
4
- Text till Bild 0.4.2
1) Avställningsplats 1 2) IC-huvud
3) Portal 1 4) 12-dys revolverhuvud
5) Avställningsplats 3
